如何在Revit绘制混凝土翻边栏杆？

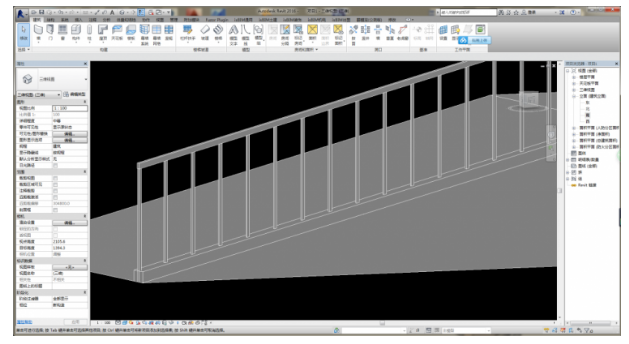

Revit软件在做项目过程中，我们会经常遇到混凝土翻边的栏杆。通过更改栏杆扶手族，从而可以简单快速的绘制出来。

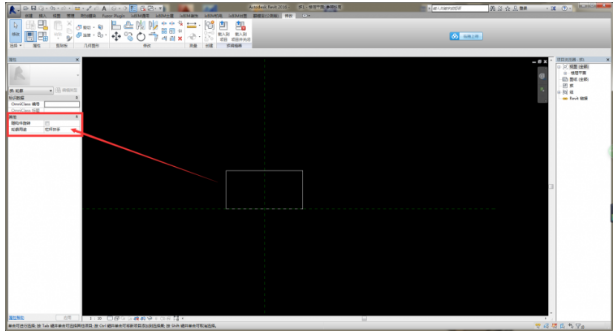

1.绘制轮廓族，将轮廓用途改为栏杆扶手，或者用公制轮廓 – 扶栏族样板绘制。然后载入到项目中。

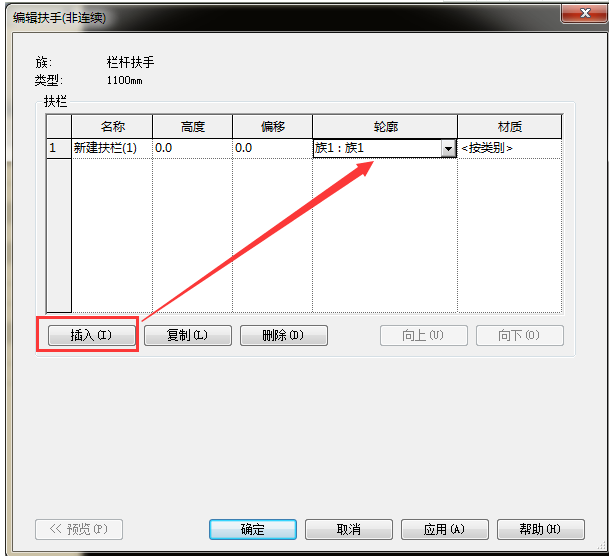

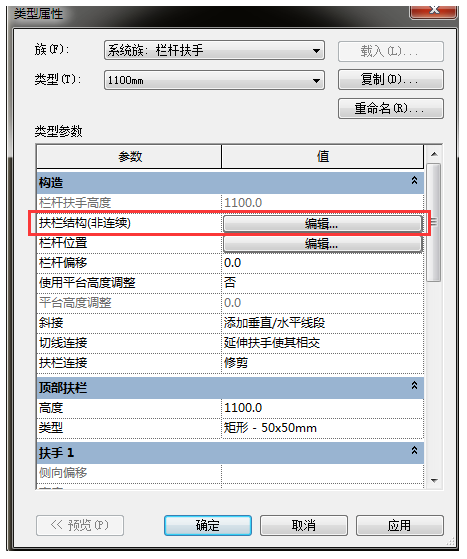

2.选择栏杆类型，编辑扶栏结构(非连续)，插入扶栏将其轮廓改为，刚刚载入的轮廓族。

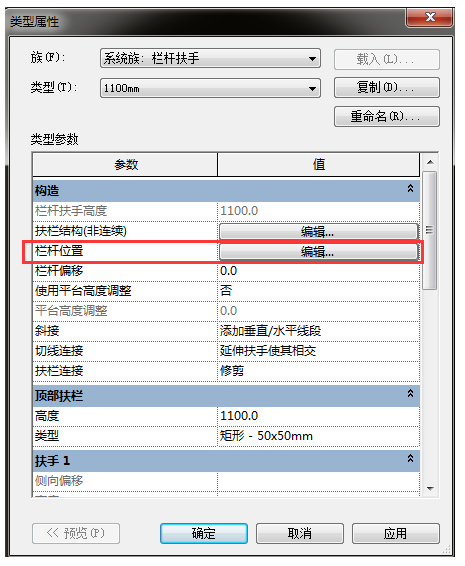

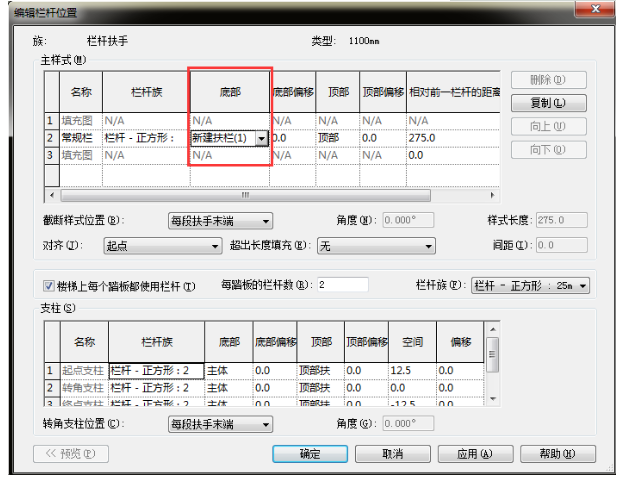

3.然后编辑栏杆位置，将主样式底部，改为新建扶栏(1)，即可。

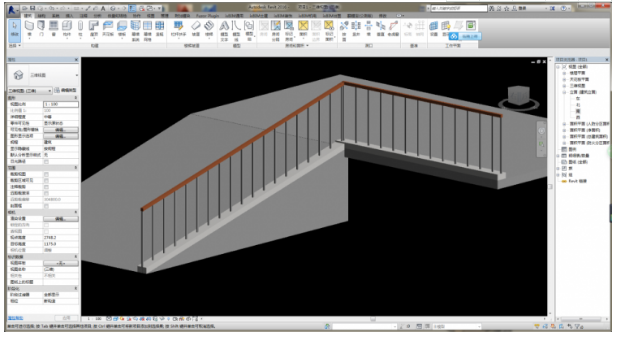

4.绘制完成后的样式。
