针对这一篇说明一下，这部分是前段时间看的炼金术—Dynamo基础实战教程里面的，觉得这一节对实际建模工作还是有很大的帮助，所以在这里记录一下。有需要的朋友也推荐去买来看看，对学习dynamo基础很有帮助。下面也将直接使用这本书提供的范例文件进行创建讲解。

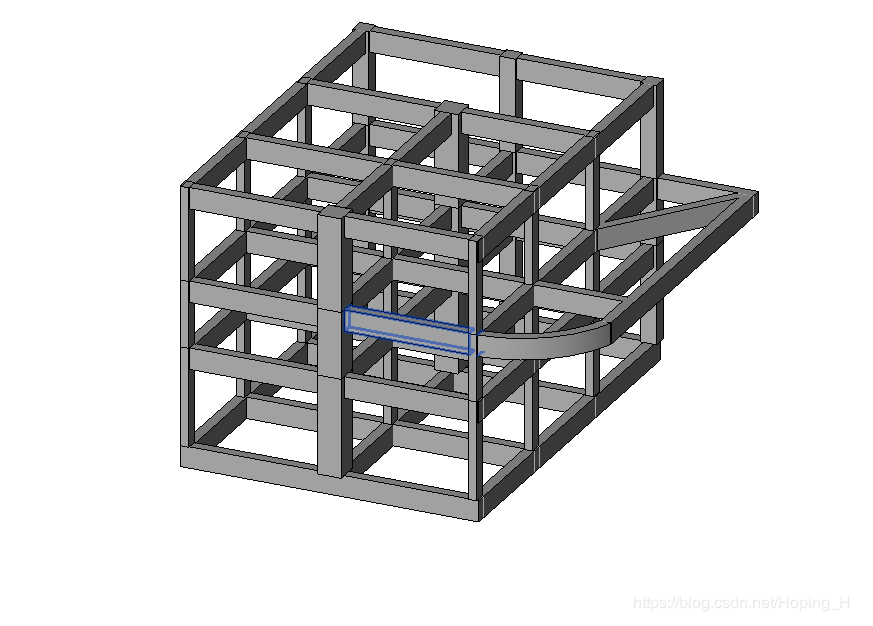

    打开范例文件可以看见有一个已经建立好的简单的结构框架模型。整个楼板自动创建的思路如下：

    将框架结构组合成一个大实体；

    利用楼层所在的各个标高平面与大实体进行“相切”；

    获得组成“相切”曲面的curve线，并将闭合的的curve线转换成一个个封闭的polycurve线；

    利用polycurve线创建标高。

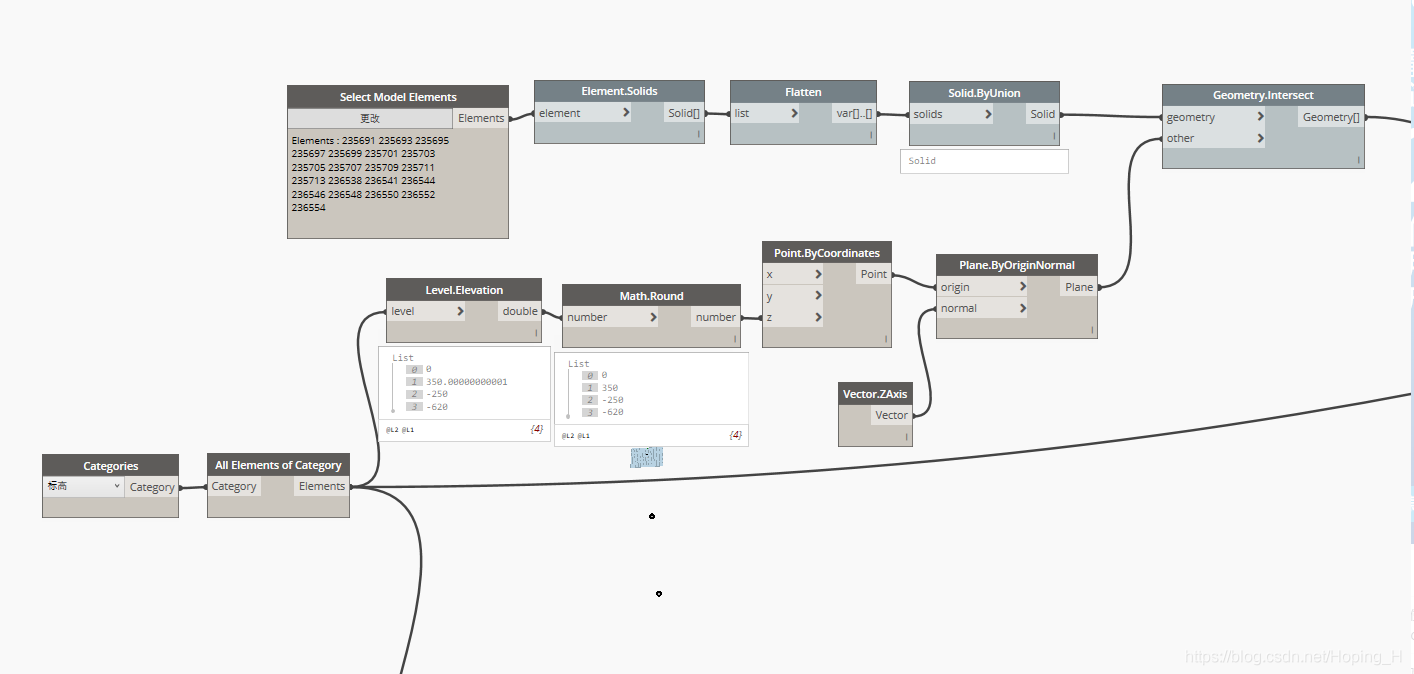

    上图上部分节点就是将整个框架组合成一个大实体，下部分节点是获取文件中的标高并在标高处建立个平面，然后利用平面和大实体求交集。

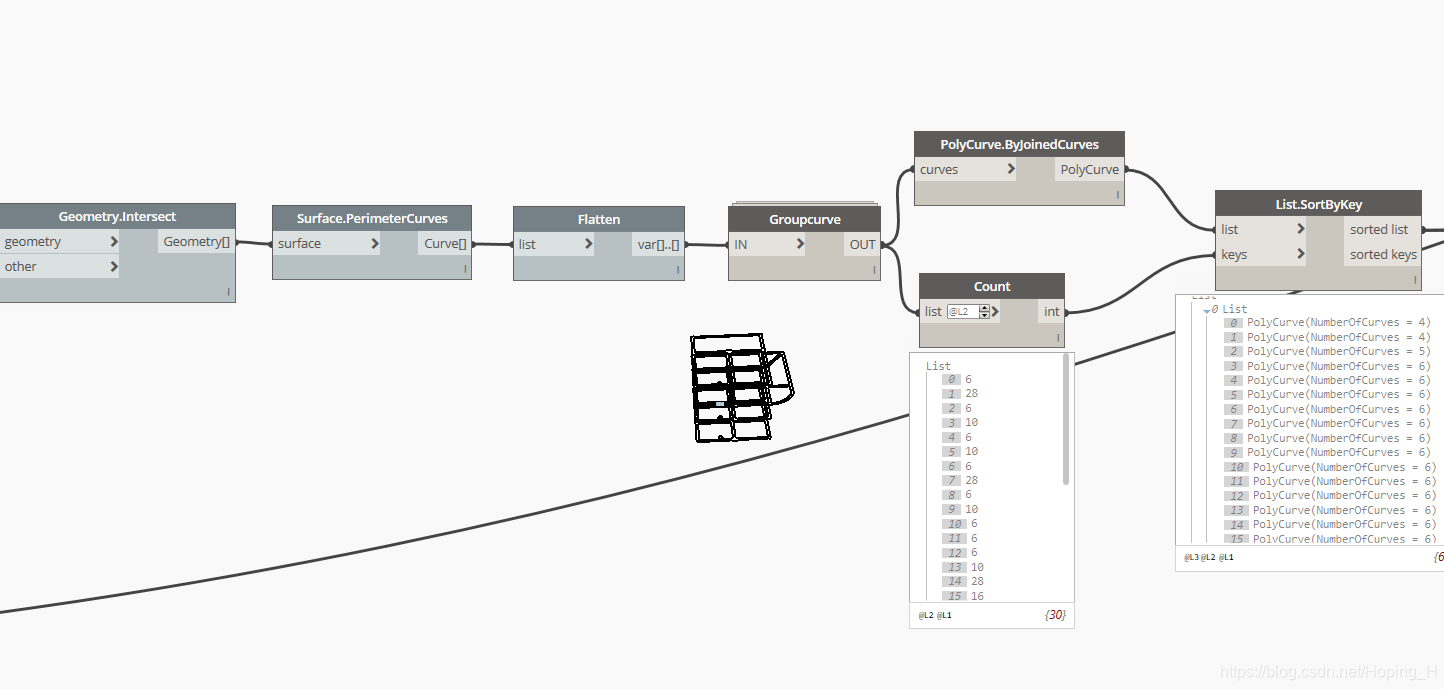

    求得了交集的曲面，就获取其构成曲面的curve线，节点“Groupcurve”就是将各个封闭的curve线进行分组，这是个python节点，可以从扩展包里下载，这里是直接使用书中提供的节点。后续就是将分好组的各个封闭的curve组合成polycurve线，并利用组合成polycurve线段数量的多少进行排序。

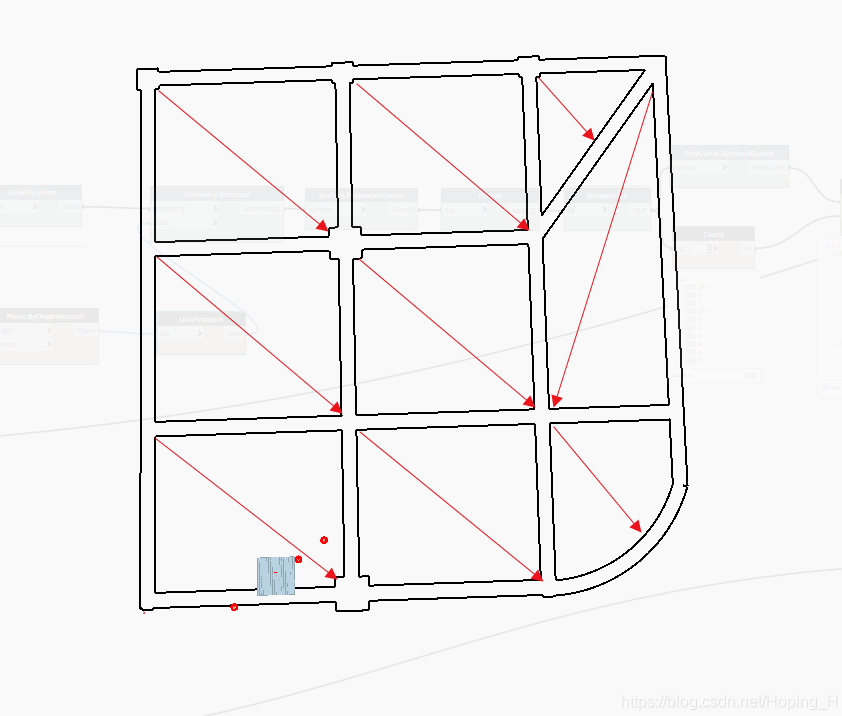

    这里由小到大排序的目的说一下，如上图，在获取的封闭polycurve线中，只有红色箭线标注的封闭线是需要生成楼板的，最外一圈则是不需要生成楼板，是多余的，所以需要将其排除掉。而往往最外一圈polycurve线构成的线段数量最多，周长最长。这里后续是利用构成的线段数最多这一信息来将其排除。

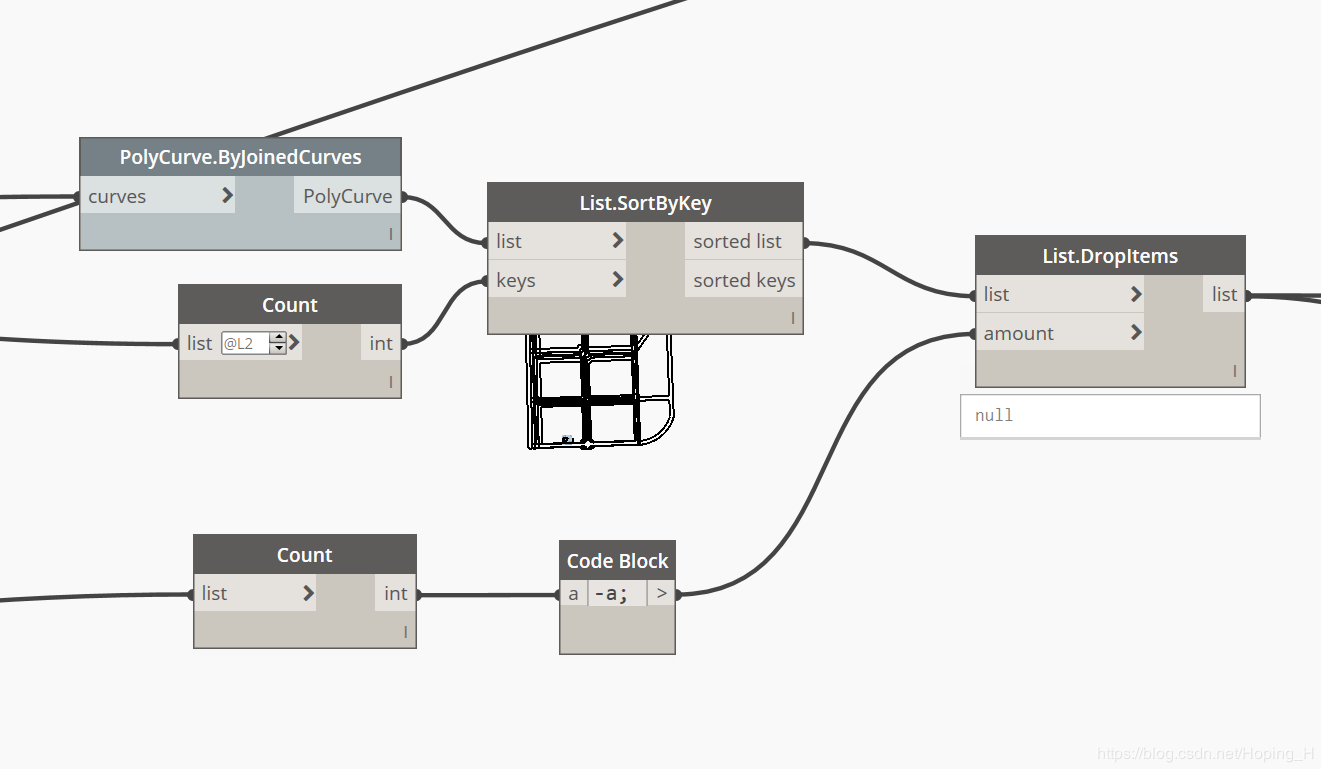

    count节点是计算标高数量的，多少个标高就需要排除多少个外围框。添加个负值是让从列表的末尾开始删除项。连接到items，这样就得到了需要生成楼板的各个polycurve线。

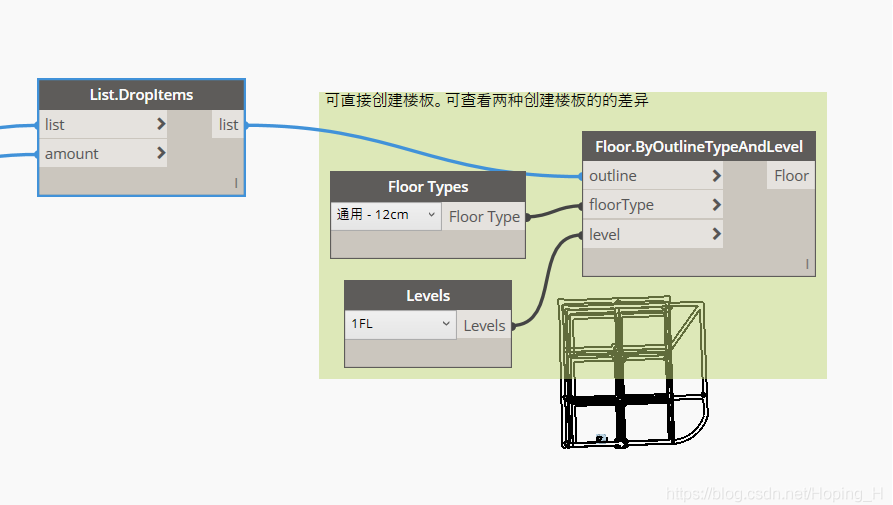

    其实到这一步就可以直接生成楼板了，因为已经有了供生成楼板的各个封闭polycurve线，那这里就利用楼板生成节点，先直接生成楼板来看下结果。

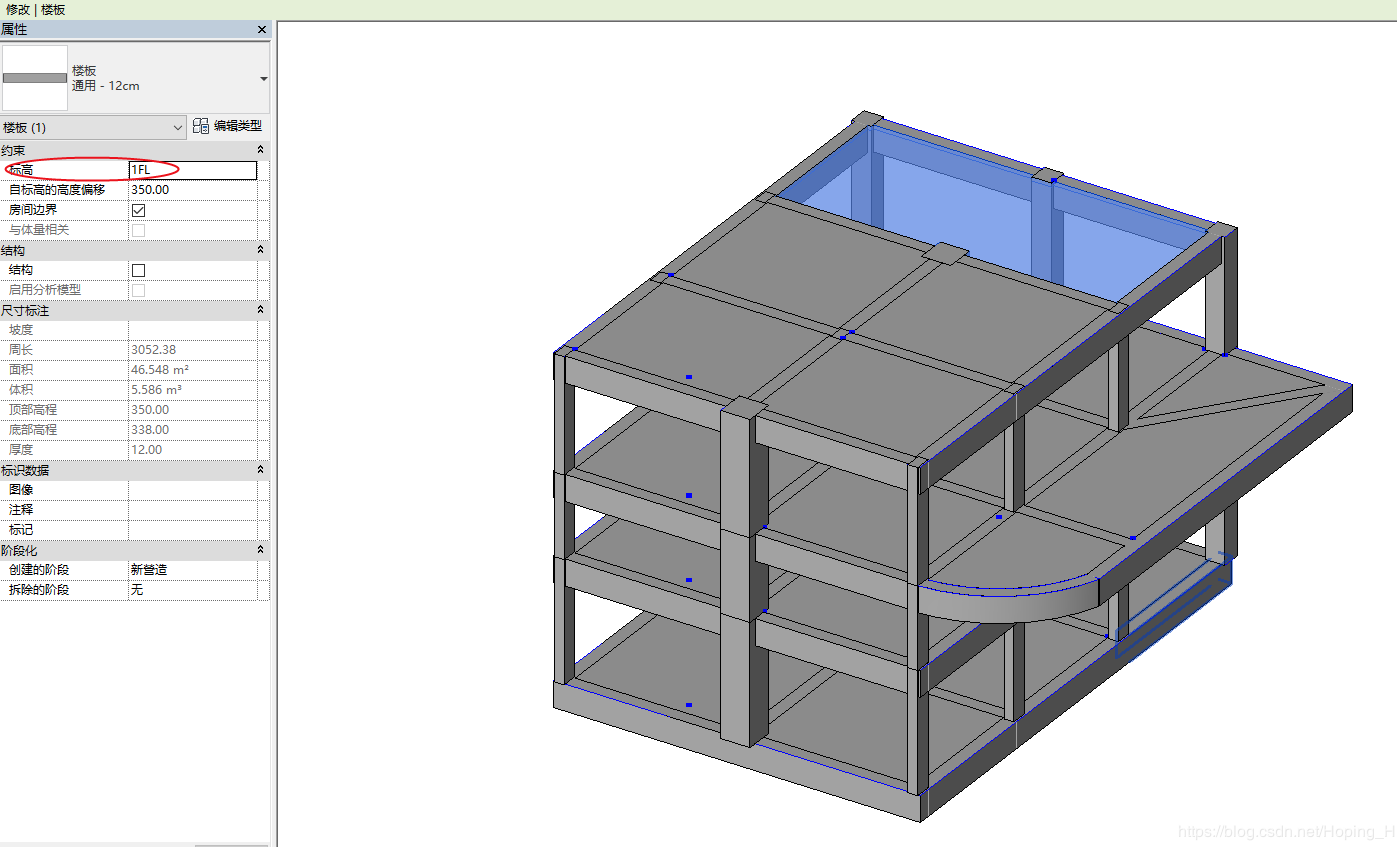

    回到Revit中，可以看到每个楼板都已经在各自的位置生成了。此时点击标高2FL上的一个楼板，在属性栏可以看见标高显示的是1FL，只是自标高的高度偏移了一个数值。其实之前在桥梁部分也提到过，按curve线不管是生成框架梁还是这里的生成楼板，生成的构件位置就是curve线所在的位置，提供的标高输入，只是在构件属性里显示此构件属于哪个标高。因为在桥梁里面没有这么明确的层间标高说法，所以只要有了curve线直接生成构件进行了。但是在房屋建筑里面，构建的标高属性就比较明确，并会对后续做各层工程量统计等操作有影响，所有这里就需要给相应的楼板提供正确的标高信息，不能直接就这样生成构件。

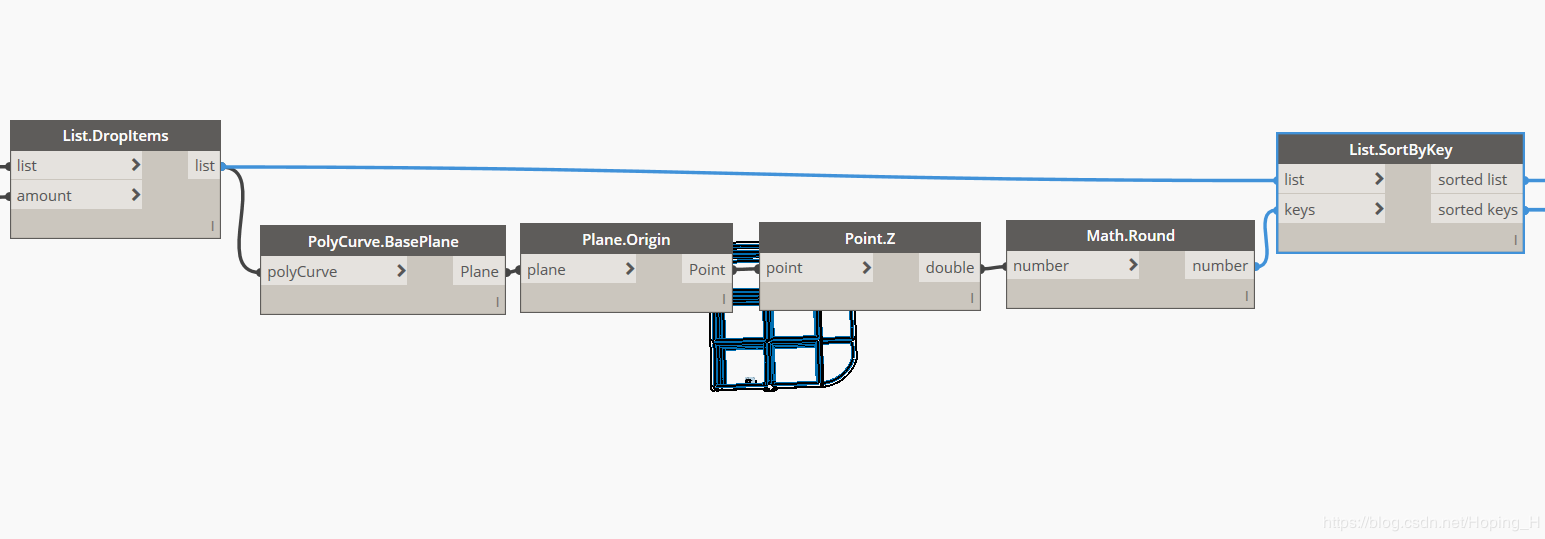

    要赋予准确的标高信息，就要找到各个polycurve线所在的标高值，获取polycurve线所在的平面，再获取其标高Z值。利用得到的各个polycurve线的Z值对其进行由小到大排序。

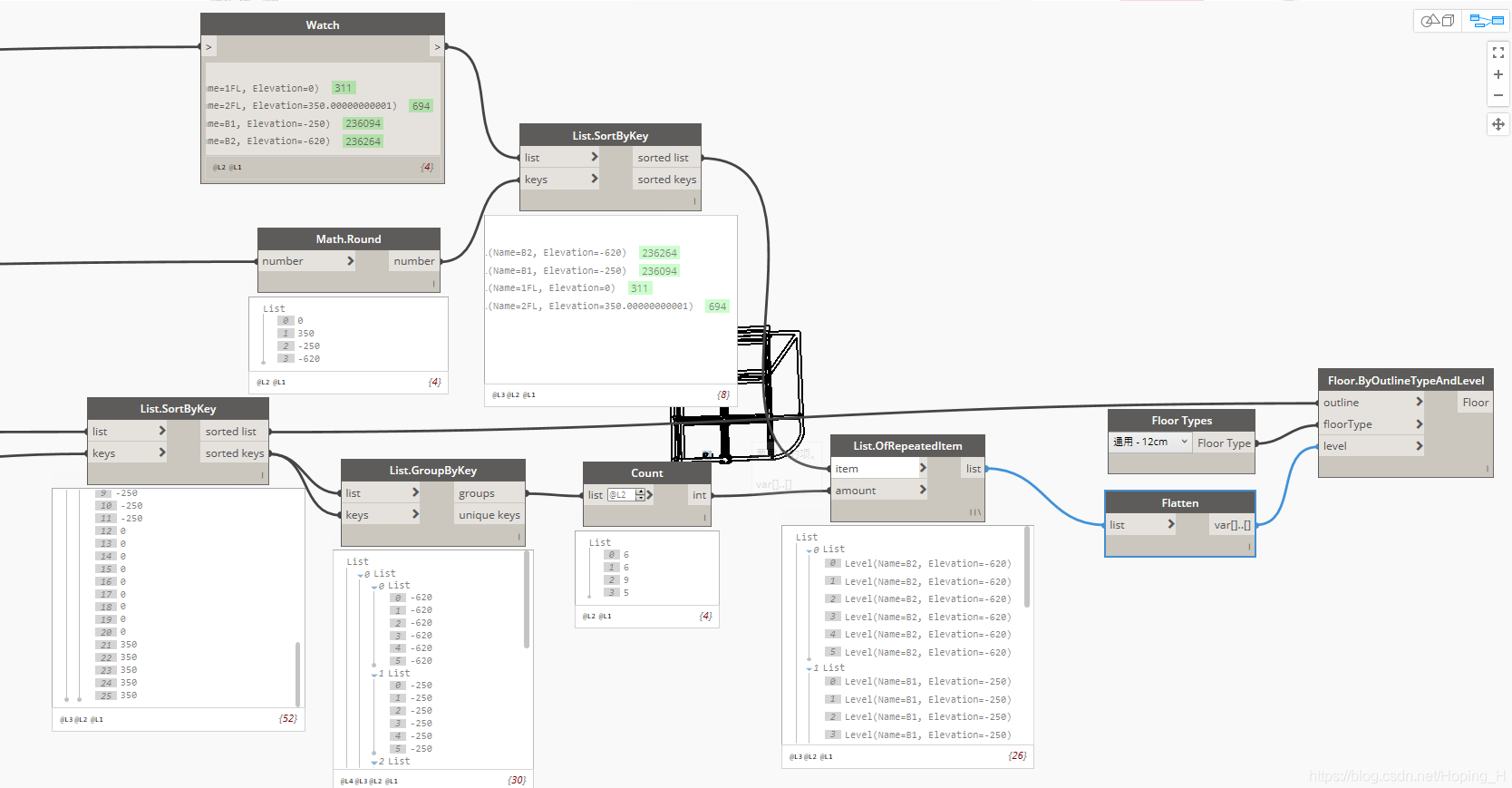

    上部分三个节点是对标高进行按照高度进行排序，排好序的标高，根据同一标高上polycurve线数量进行重复。这样就得到了按照标高信息排好序的polycurve线以及一一对应的标高，这样将其提供给生成楼板节点就完成了。

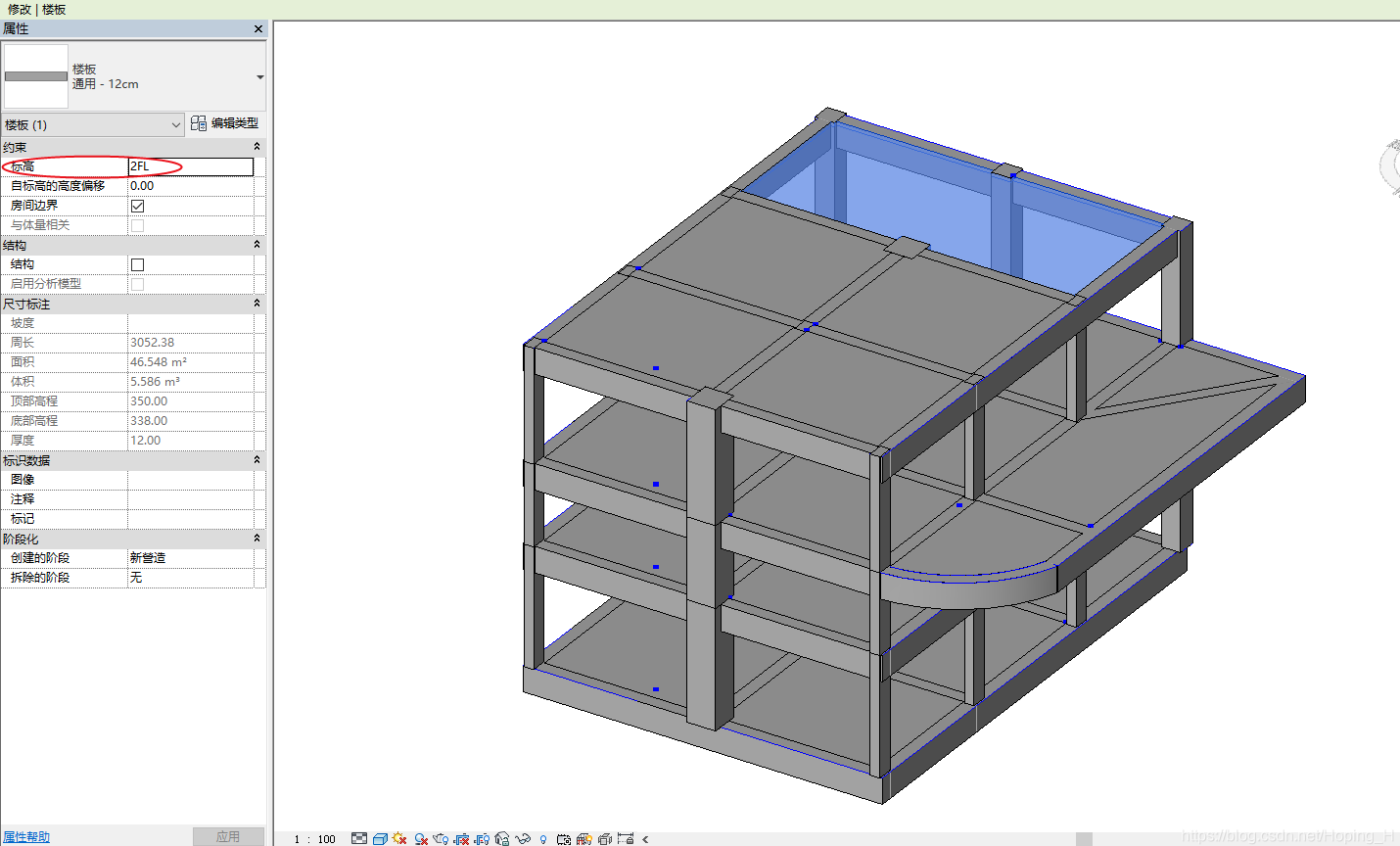

    这时再点击同一块楼板，在属性栏里就可以看到，此时的楼板标高信息就变更为了它应属于的那一层标高。
