Revit MEP电气系统如何来添加导线？
使用该工具可以在平面图中的电气构件之间手动创建配线。在装置之间添加配线回路时，既不会指定配线回路的尺寸，也不会创建线路。请参见创建线路和导线大小调整。
在项目浏览器中，展开“视图(全部)”
“楼板平面”，然后双击要创建导线回路的视图。
单击“系统”选项卡 “电气”面板 “导线”下拉列表，然后选择一种导线样式。
在类型选择器中，选择导线类型。
“电气设置”对话框中指定了可在类型选择器中选择的导线类型。
在功能区上，确认选择了“在放置时进行标记”，以自动标记导线。
将光标移动到要连接的第一个构件上。
当您将光标移动到电气构件上时，将显示捕捉。必须将配线连接到连接件捕捉。
单击以指定导线回路的起点。

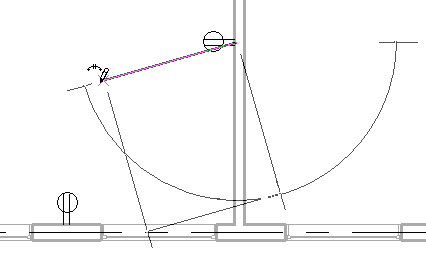

将光标移动到要连接的构件中间的某个点，然后单击以指定中点。

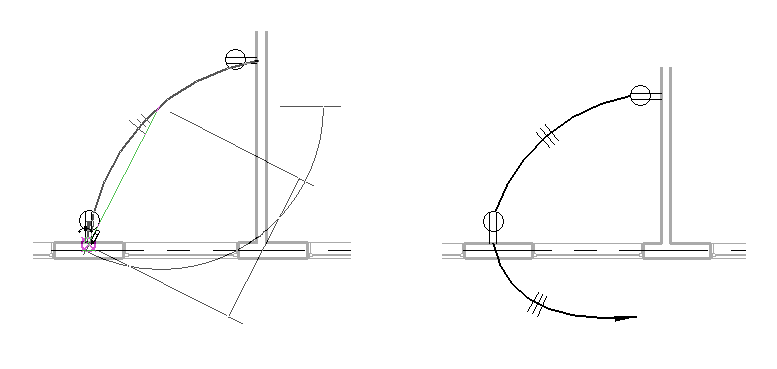

将光标移动到下一个构件上，然后单击连接件捕捉以指定导线回路的终点（如下所示），或者单击绘图区域的开放区域以指定终点。
单击“修改”以释放该工具。
配线对话框中指定了显示在配线回路上的记号的样式。
