虽然建筑信息模型（BIM）技术起源于20世纪80年代后期，但这项技术真正开始实施是在很长时间之后。尽管从很早之前就在BIM技术应用于设计交付阶段方面取得了很大进展，但这项技术仍有很大的发展空间。现在，我们已经开始了解BIM技术和数字化信息设计是如何改变我们的工作方式的。然而，这些新的设计工具和工作流程在具有明显优势的同时也存在着一些缺点。本文将对目前数字化照明设计所产生的影响及未来的发展趋势进行探讨。

    1BIM技术和设计过程

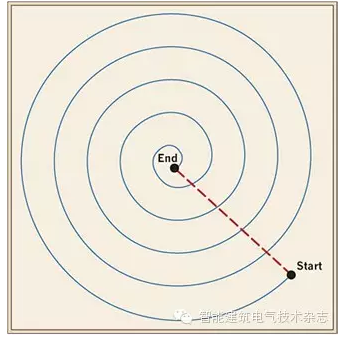

    图1迭代设计草图示例

    设计是一个迭代的过程，对设计的审查和修正越多，设计就会越精准。迭代循环从创建一个新的设计模型开始，迭代过程如图1中螺旋曲线所示。图1中虚线所示为最短、也是最难的解决方案的路径。

    BIM技术可以提供便捷的动态迭代过程。设计师可以在迭代过程的初期看到变化、做出选择并敲定解决方案，它结束了因一处改变就要对无数图纸进行更改的时代。设计行业经历了“最初的手绘图纸—二维的计算机辅助设计（CAD）—三维BIM技术”的发展过程，对在整个发展过程中失去和获得的东西进行探索是非常有趣的。

    从手绘图纸到CAD制图有一个过渡过程，从提高工作效率和节省时间的长远角度出发，创作出成功的照明设计方案对一个团队来说永远都是至关重要的。

    设计软件对于照明设计师来说是很有帮助的工具，并推动了整个行业的发展。BIM技术对承包公司是非常有利的，在BIM技术应用于工程项目之前，若设计出现问题通常会导致设计重做或甲方成本增加。

    BIM技术可以为建筑建模，并在建筑真正建成之前估计出可能存在的问题。然而，墨菲定律也告诫我们，BIM在推动设计工作的同时也存在着缺点，它使设计过程看上去过于简单。软件不可以也没有能力代替专业人员的知识，它无法理解照明策略中各种相关联和细微的差别。专业的技术人员需在设计过程中给出各种选择。在每一个项目中必须有专业的技术人员来确保项目的顺利进行，这是BIM所不能代替的。另外，BIM还存在一些诸如增加成本、分层使软件复杂性增加、需要培训及增加硬件等缺点。

    2有效使用BIM的策略

    熟练地使用BIM包括熟悉文档和建立准确的模型。BIM可在不同专业的设计间进行实时的协调，设计中每一处微小的变动都可能产生多方面的影响。例如，天花板反射平面图的修改会影响所有的相关设计图、截面、进度表和细节图。设计师可以利用BIM的数据库功能、自动运行和能源评估功能，甚至可为以前需要花大量时间和工作量方可完成的模型可视化提供绘制工具。

    设计师们需牢记该软件使用的过程是有一条学习曲线的，是需要花费时间掌握的。

    当工作视图被建立后，天花板、设备、家具和地面的设计图通常都在任务级切面中呈现出来。如图2所示。

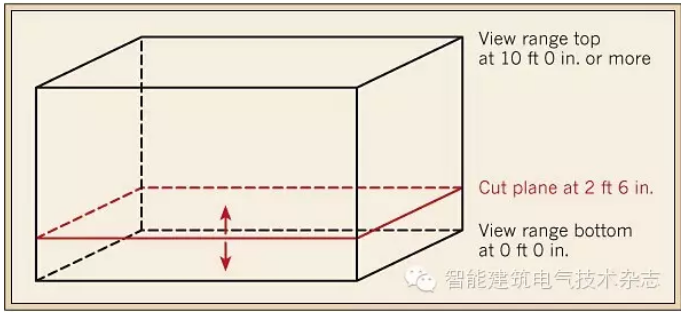

    工作程序图建立后，通常可以看到天花板、设备、家具以及按任务级用剖面表示的建筑的平面图。例如，距完工的地板面0.762m，底端的视距为0，顶端为3.048m的剖面（见图2）。

    图2设计过程中典型的照明平面图

    电气设备元件可有2种标注参数，但每个电器的实例参数是唯一的（如电路数）。类型参数涉及全局，改变一处就会更新所有相关的设备。例如，改变一个进度表里的一个设备类型的同时会改变整个模型里相关的设备。

    BIM提供了2种类型的照明灯具布置结构，水平布置的设备为独立构造，允许更改高度或位置，并独立于建筑结构。表面的灯具由建筑结构决定。例如，当天花板的位置被移动了，相关的设备也会移动；当一面墙被去掉了，墙上的相关设备也会被去掉。

    在拥有各学科大量数据的基础上，责任感是一个项目顺利完成和交付的必要条件，这是对BIM交付所有权和其项目组结构的初步理解。项目规模是可用来成功地构建模型的一个标准（如图3所示）。例如：

    ?对于中到大型项目，建筑模型中的照明设备独立于工程模型。

    ?对于大型项目，每个模型中的建筑顶棚和照明设备单独计算效率。

    ?对于小型项目，由于工程模型中的照明设备分开建模和管理，为照明和建筑的协调增加了难度。

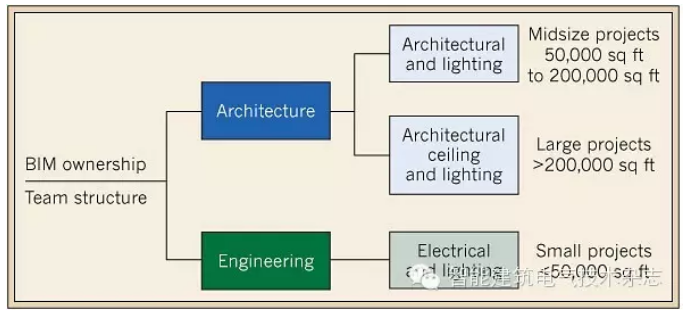

    图3不同项目规模中团队结构示例

    一些软件程序虽然对部分项目的设计工作有帮助，但并不是在所有情况下都适用，尤其是当照明设计要比其他至关紧要的设计先完成时。BIM不必取代制作概念草图并把它们传递给客户的理念。

    这个理念尤其适用于采光设计。采光设计必须在线路完成图纸设计或被输入到BIM模型之前考虑好。采光设计需要从最初的概念阶段就开始考虑。

    早期提供采光分析的一种方式是使用谷歌的SketchUp和OpenStudio设计软件。根据不同的节能措施，建立一系列报表并直观地显示出综合结果只需要很短的建模时间。需要操作顺序以及电路图和RCP。安装基于设计图和承包商购买的设备。然而，对在操作模式中接受一个解决方案和推动一个解决方案来说，操作顺序是非常关键的。在照明设计中，设计方法不尽相同，但通常会考虑概念描述、讨论、草图，使用采光和电气照明等方面的设计软件，然后才是BIM的实施。

    3BIM在照明设计中的未来发展

    根据BIM提供完整方案，设计人员可以随时获取相应的智能化信息。为承包商节省成本、设计-建造及A/E企业均易于实现。BIM将文档、协调以及日程工具都结合在一个平台上。

    当所有专业共同使用设备时相互协调是非常必要的，否则问题比比皆是。建议企业使用最先进的电脑，这是因为旧型号的电脑也许可以运行CAD软件，但却不能有效地运行BIM。另外，短期之内，由于缺乏电气专业培训而需要进行BIM相关的培训会产生一些费用。

    照明设备制造商的BIM设备需要简化，为照明厂商代表和设计师降低复杂程度，同时增加数据容量。BIM内容的发展，需要有效的实施。

    当所有专业都共用设备时，它为照明设计创造了新的方式。BIM不止是设计草案，建筑师和工程师可以根据他们自己的设计进行描绘。

    在内布拉斯加大学，建筑工程是源于行业需求而新增加的一个专业。教学从手绘图纸开始，然后发展到使用CAD制图，现在都已经开始教导学生如何使用照明设计软件和BIM。

    照明行业中另一项重大革命是固态照明（SSL）技术和各种类型的产品及产品周期。随着不断减少的项目预算以及因技术和能源使用政策的变化而缩短进度，企业正在寻求在保证高质量水平的同时提高效率的方式。照明设计专业人员利用各种资源和BIM工具，在最佳时间、用最恰当的方式提供最好的设计软件，以更好地服务于客户。

    本文来源：《智能建筑电气技术》杂志，作者:詹姆斯·贝茨/肯茨·梅利亚尼
