    大家知道，BIM核心建模软件（英文叫BIMAuthoringSoftware）是BIM赖以产生和发展的前提，其余软件通过和BIM核心软件在不同层度上的信息交换，为项目不同参与方利用BIM提高各自的工作质量和效率服务，同时为实现BIM对整个工程建设行业价值最大化做出贡献。

    照明设计，好比是这其中的“其余软件“，通过与核心的配合，来完成在BIM中的参与度。

    那么我们现阶段有哪些照明软件可以与BIM核心建模软件进行信息交换？

    ElumTools

    ElumTools是一个集成在AutodeskRevit上的照明计算模拟工具。而AutodeskRevit即是一款目前主流的BIM核心建模软件。

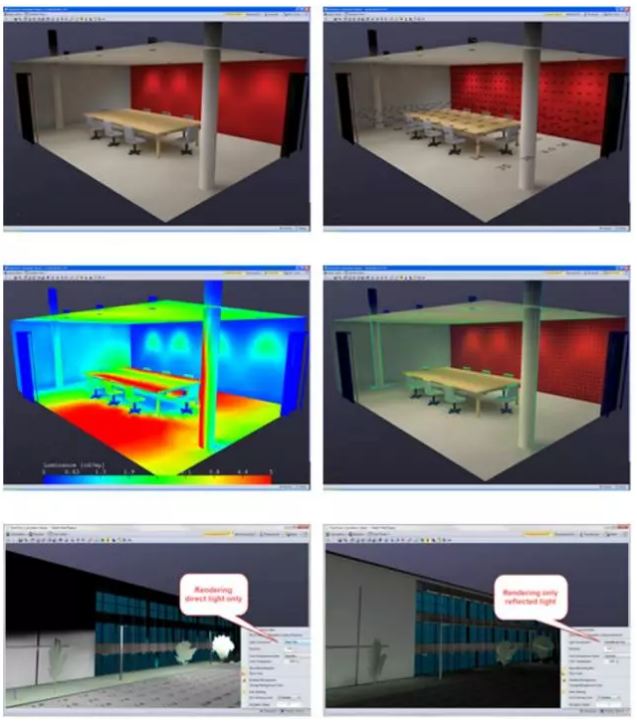

    ▲ElumTools室内照明计算模拟

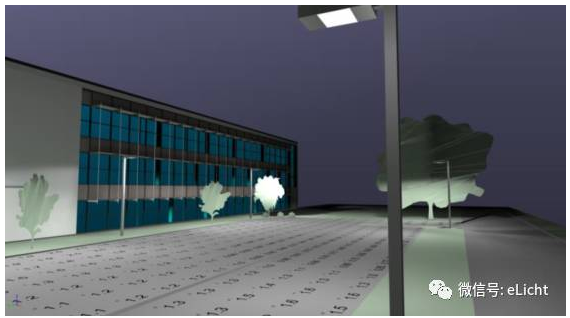

    ▲ElumTools户外照明计算模拟

    ▲ElumTools日光计算模拟

    ElumTools通过读取Revit中的区域及组件，以及材质，并对这些区域进行灯具管理，最后计算得出交互式的可视化模拟照明场景及照度计算结果。

    ▲ElumTools的工具栏及工作流程

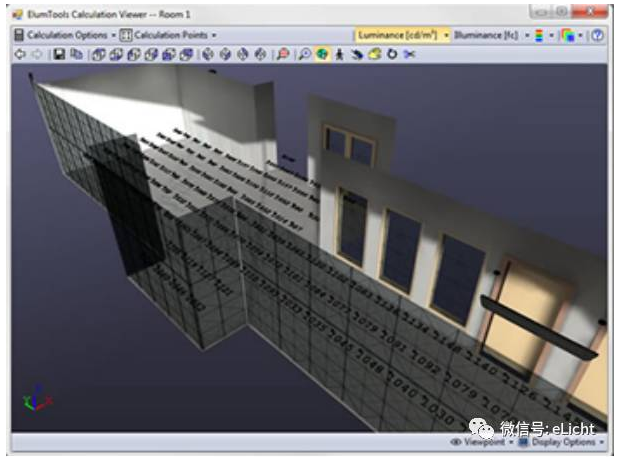

    ▲ElumTools计算结果界面，能进行各种交互操作。

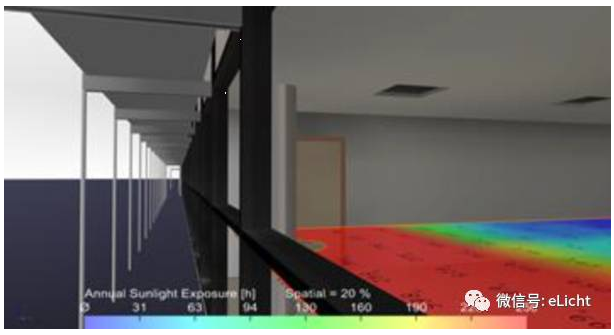

    而除了常规的人工照明计算外，ElumTools还能计算采光，利用10多种天空模型和全球气象条件来计算日光照明。

    ▲日光模型计算界面

    当然ElumTools还能呈现光源的色温或着色的光源。

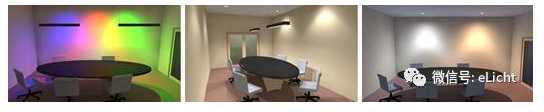

    ▲ElumTools计算的不同颜色信息的光源

    ElumTools能简单高效的计算BIM核心建模软件Revit里的空间照度，不用再重复建模是非常显著的一个优点。

    但是，Elumtools还是停留在插件阶段，仅能服务于Revit，不能与其他的建模软件进行信息交换这是很明显的一个缺点，也许这也是因为Revit是目前BIM核心建模软件中应用最广的一个软件吧。

    DIALuxevo

    DIALuxevo可能是中文市场上使用最广的一个照度计算软件，但可能大多数使用者都不知道，DIALuxevo也可以进行BIM信息交换。

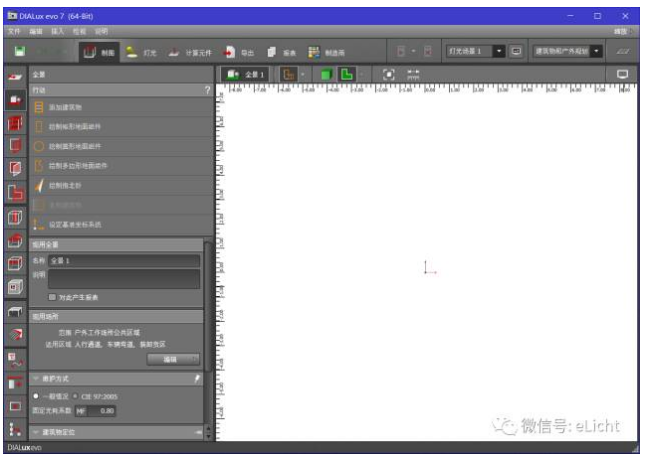

    ▲DIALuxevo软件界面

    DIALuxevo7是DIAL最新发布的一个版本，在这个版本中，DIALuxevo支持了IFC文件的导入，IFC文件即是BIM软件信息交换的标准格式文件，通过这个格式的文件，各BIM软件可以互相进行信息交换。

    这个IFC文件必须包含一个建筑空间和一些空间元素，单个非空间对象的IFC文件将无法导入。需要注意的是，IFC文件不会包含材质信息，导入的IFC文件可能需要重新赋予材质信息。

    下面我们来看一下DIALuxevo是如何对IFC文件进行导入并做照度计算和模拟的。

    我们先从BIM核心建模软件中导出一个标准格式的IFC文件。

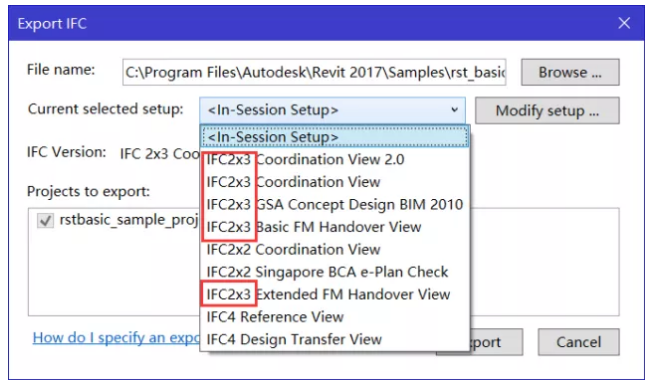

    ▲BIM核心建模软件导出的IFC文件有多种格式，DIALuxevo7支持IFC2×3的导入，不支持IFC4的导入

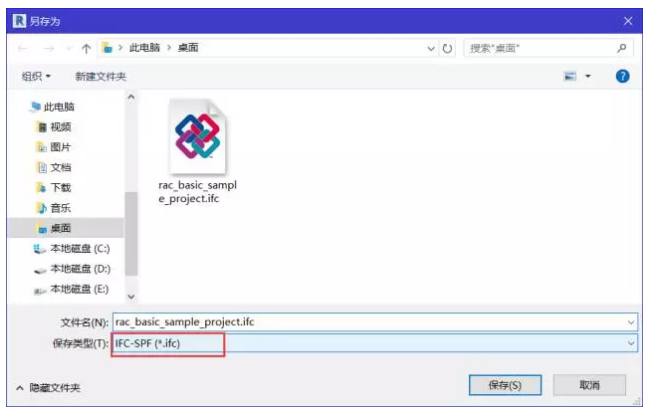

    ▲通过BIM核心建模软件导出标准格式的IFC文件

    再通过DIALuxevo7新增的IFC文件导入接口将文件导入。

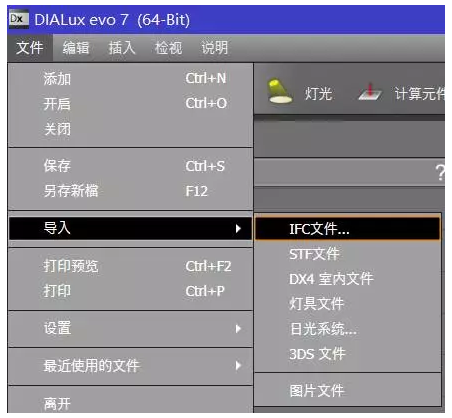

    ▲DIALuxevo7导入IFC的接口

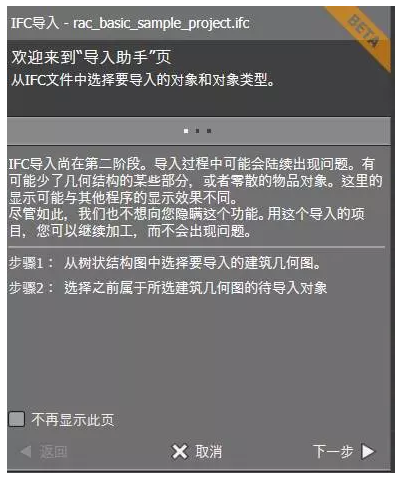

    ▲导入IFC文件时，界面会有BETA的字样，表示是测试版，同时有文字提示导入可能会出现问题，但不会影响空间场景继续加工编辑。

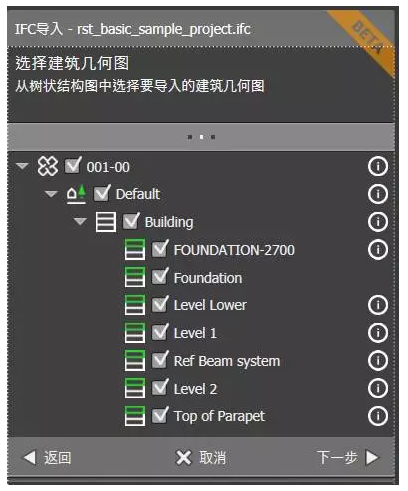

    ▲导入IFC文件的树状结构图，可以选择导入或不导入某些元素

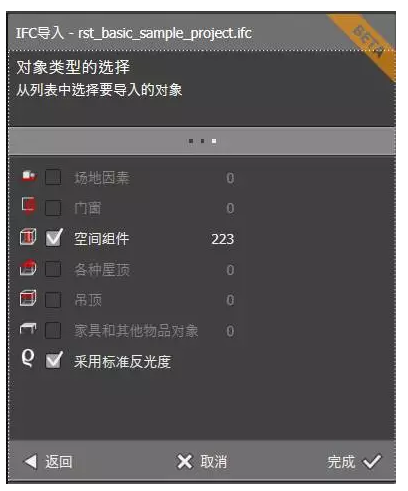

    ▲选择导入元素后的界面，后面的数字表示导入元素的数量，灰色不可选的部分即表示没有导入的空间元素

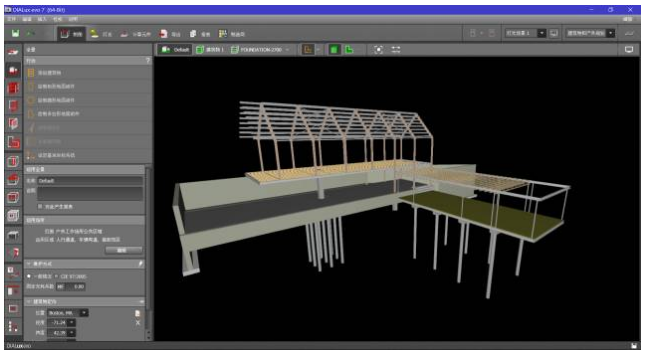

    ▲IFC文件导入到DIALuxevo7后的界面，导入的文件仅包含简单的颜色信息，没有复杂的材质信息

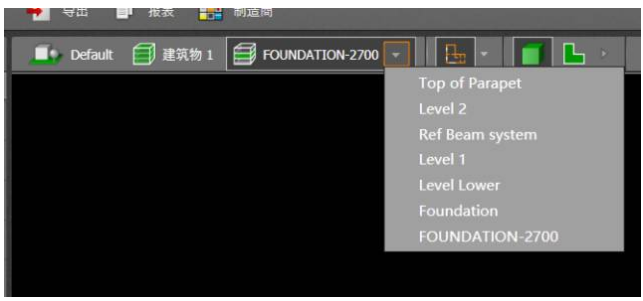

    ▲导入后的模型包含各空间和楼层信息。

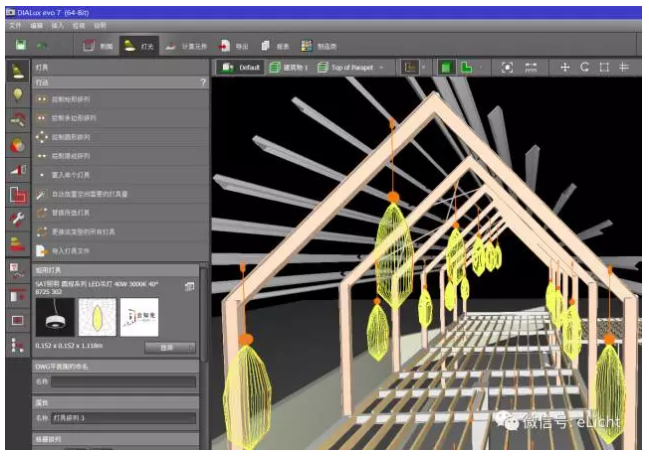

    ▲导入的模型空间可以直接布置灯具，在BIM模型中，为了避免后期施工中的干涉问题，我们往往需要准确的灯具模型进行计算，建议大家使用DIALux插件中带模型的灯具。

    ▲直接计算后的效果。

    通过BIM模型的导入，DIALuxevo7可以直接进行布灯计算，得出最终的照度结果和光环境模拟结果，这样就能直接省略掉重复在DIALuxevo中建模的过程。

    同时，利用同一个信息交换文件模型，也能避免二次建模中出现错误的可能。这无疑会大大降低照明设计的时间成本和修改成本。

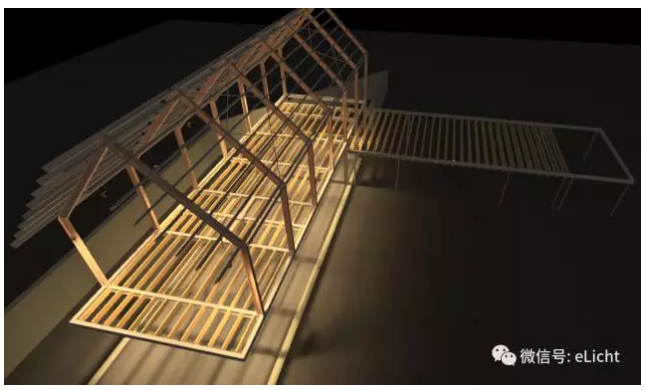

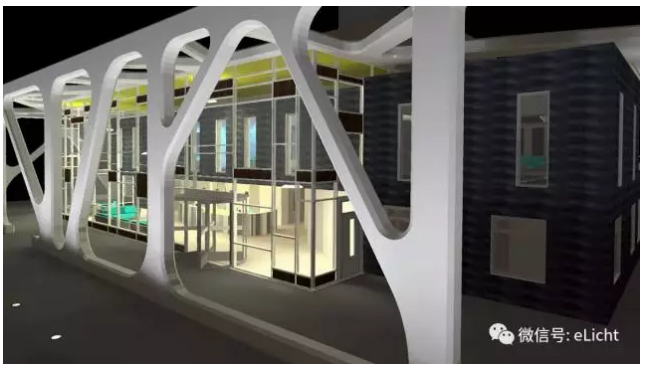

    ▲BIM模型在DIALuxevo7中模拟的效果（图来自于DIAL）
