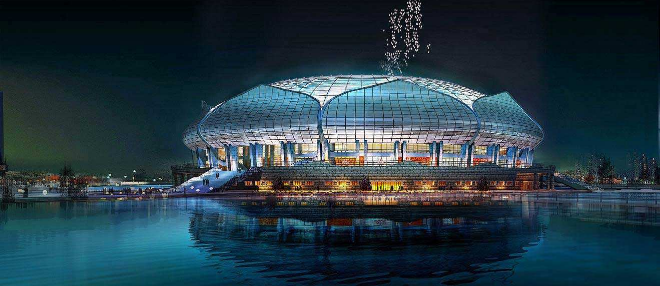

杭州奥体中心主体育场”位于钱塘江与七甲河交汇处南侧，规划建筑面积22.9万平方米，可举办洲际性、全国性综合运动会及国际田径、足球比赛，拥有观众固定坐席80000个。以优雅又富有张力的花瓣外形为表现形式，正是建筑师将活力动感与华贵美丽完美结合的创意，它似花非花、如梦如幻，却又卓尔不群、傲然挺立在钱塘江畔。

1.模型设计发生的变化

作为一名建筑师，首先要真实地再现他们脑海中或精致、或宏伟、或灵动或庄重的建筑造型，在使用BIM之前，CCDI体育事业部的建筑师们很多时候是通过泡沫、纸盒做的手工模型展示头脑中的创意，相应调整方案的工作也是在这样的情况下进行的，由创意到手工模型的工作需要较长的时间，而且设计师还会反复多次在创意和手工模型之间进行工作。

2.专业设计发生的变化

“杭州奥体中心主体育场”项目，由于其兼具体育场和外观复杂的双重特性，所以只有采用三维建模方式进行设计，才能避免许多二维设计后期才会发现的问题。因此，CCDI设计团队采用了基于BIM技术的Revit系列软件做支撑，以预先导入的三维外观造型做定位参考，在Revit中建立体育场内部建筑功能模型、结构网架模型、机电设备管线模型。

3.专业纠错的变化

“杭州奥体中心主体育场”项目建立了BIM模型，由于其真实的三维特性，它的可视化纠错能力直观、实际，对设计师很有帮助，这使施工过程中可能发生的问题，提前到设计阶段来处理，减少了施工阶段的反复，不仅节约了成本，更节省了建设周期。

4.模型后续利用的变化

体育场馆的设计对防火、疏散、声音、温度等要求较高，这些都有非常专业的分析模拟软件，而BIM模型的建立有助于相关的分析研究。

“杭州奥体中心主体育场”项目利用完整的BIM模型信息，对体育场模型进行了声环境模拟分析，通过模拟预测体育场内的声环境，证明体育场坐席区域的声压级分布均匀，通过模拟体育场在83Hz、125H2、250H2各个频带观众坐席区声压级差分布分析，证明项目的设计无声场缺陷。该项目对体育场的风环境也做了分析，对平台行人活动区进行分析，结果是无严重的空气旋涡和流动死角；对主体育场与网球场之间区域进行分析，结果是两个建筑之间没有形成隧道风。该项目还对体育场的温度环境做了分析，直接将BIM模型导入到IES软件，分析无孔隙结构与孔隙结构外壳两种方式的温度分布变化，以确定外壳是否开孔以及开孔率。

应用基于BIM技术的软件是有一定难度的，如何让设计师尽快用上BIM产品，CCDI人有自己的模式，他们收获的不止是BIM技术带来的快捷精准、信息积存，更收获了一支BIM团队，如今他们已经有很多成功的体育场馆工程项目是通过BIM完成的。

CCDI应用BIM技术，从草图到BIM模型，再到各专业分析，全过程设计以BIM模型为核心，实现了BIM模型信息在设计流程中的有效传递，使设计者的灵感在BIM技术的辅助下发挥得淋漓尽致，除了前面介绍的“杭州奥体中心主体育场”以外，CCDI还有很多这方面的成功案例。
