revit绘制不规则形状墙的方法：如何用Revit做不规则的墙体？
Revit做不规则墙体（厚度不均匀）的方式，简单说是“内建模型”属于“墙类”的构件。
下面直接上步骤：

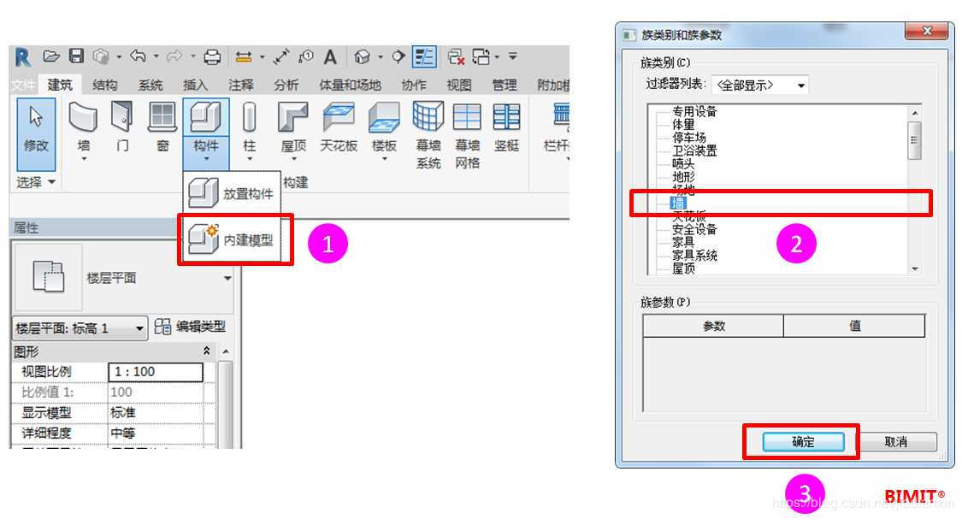

1、创建内建模型；

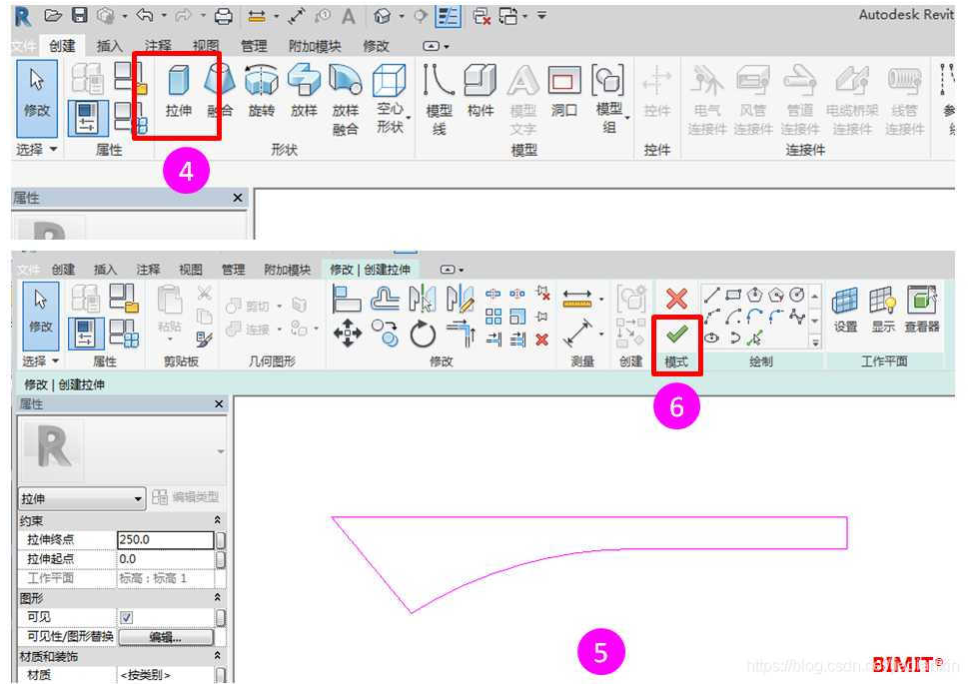

2、创建实体，这里用的是拉伸体的方式；

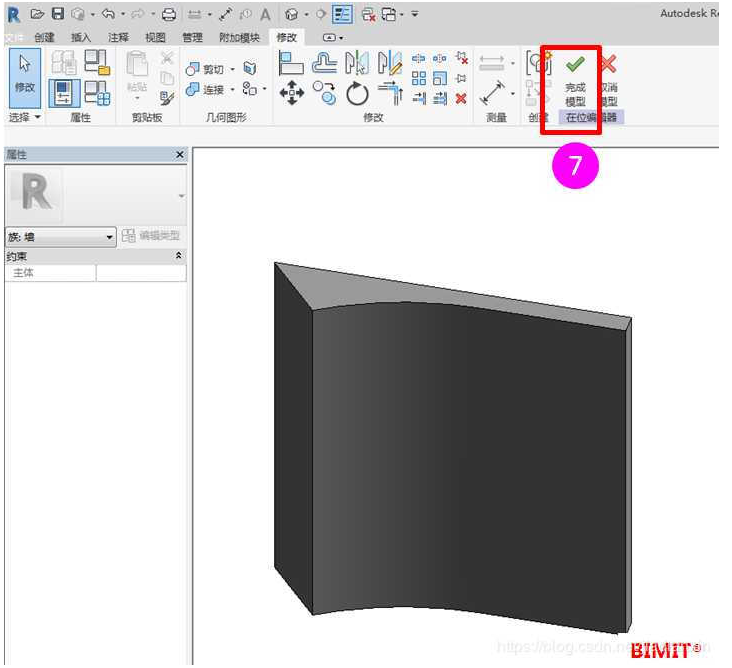

3、完成这个内建模型的创建；

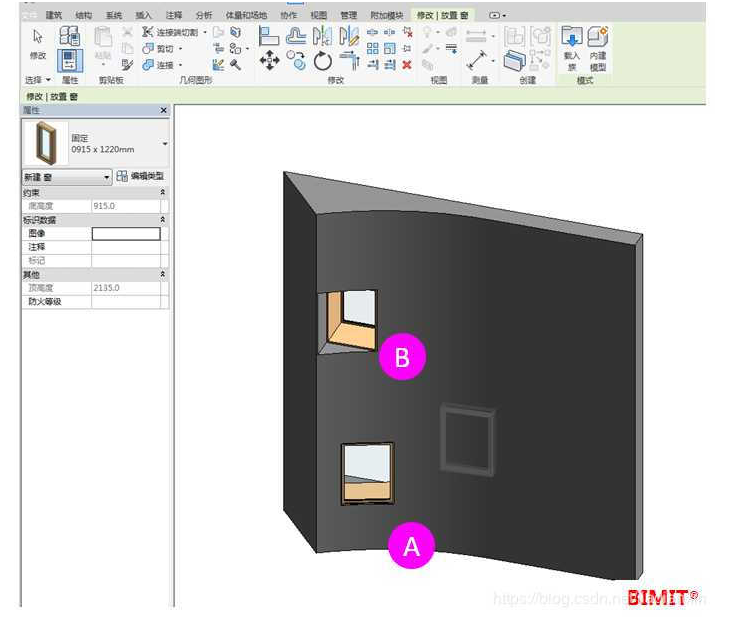

4、直接插入窗户就可以了。这里要注意的是，从墙的哪一面插入窗户，会导致窗户的适应结果不同（见A窗和B窗）
图文/BIM设计师斑马
