    BIMBANK导言：很多人都在学习BIM，也很多人都在用BIM，然而一套详细的机电BIM深化执行方案模板你们有吗？今天小编就请来了Soul为大家分享一套方案，请注意看哦！

    一、项目启动

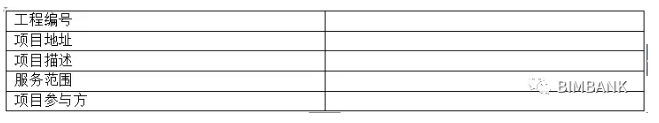

    1.项目描述

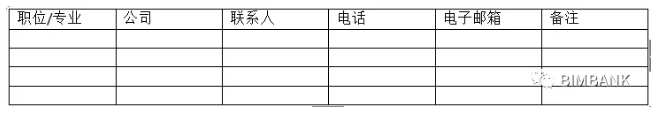

    2.核心协作团队

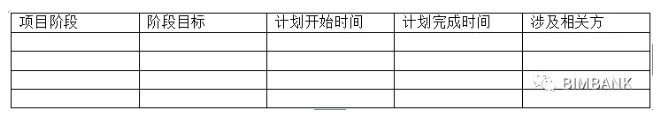

    3.项目阶段/阶段性目标

    4.合同文档交付要求

    1）管线碰撞及综合分析报告

    2）净高分析报告

    3）模型（RVT+NWD）

    4）三维效果图（视点动画等）

    5）二维图纸（dwg）

    6）会议纪要等资料

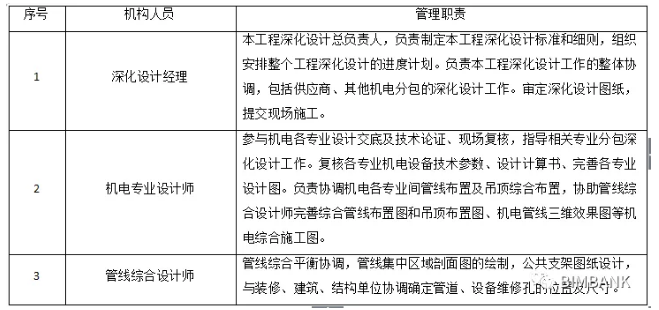

    5.BIM深化人员职责

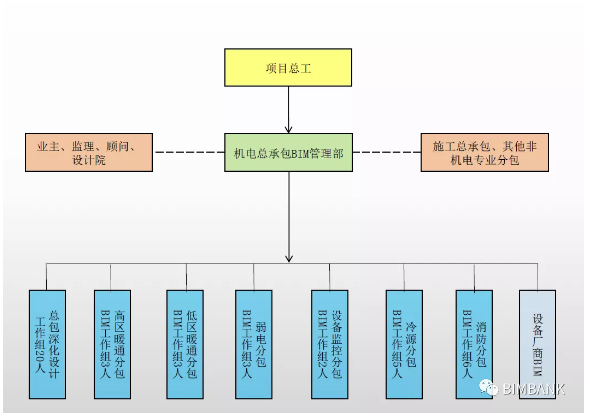

    6.组织架构（根据不同项目具体确定）

    如：

    二、建模规划

    1.文件命名结构

    如：项目名称大专业子类模型_层数

    2.精度和尺寸标注

    1）模型应包括设计和施工所需要的尺寸标注。

    2）主要构件的精度和尺寸标注应满足施工图及施工深化图的深度要求。

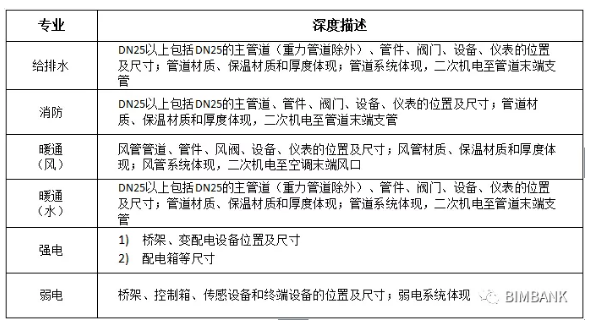

    3.建模详细程度

    应对项目模型做出具体的深度要求。如：

    4.项目原点

    项目各个专业模型，一定要选用相同的项目原点，方便以后各专业的协调。

    5.各个阶段模型

    1）设计阶段模型

    目标：

    a.真实反映设计图纸主管道

    b.检查各个专业系统

    c.生成碰撞检查报告

    d.完成设计交底

    2）施工阶段模型

    目标：

    a.真实反映施工需求，明确施工方案

    b.反映施工图深化状况

    c.明确净空

    d.明确施工主要问题

    e.保证模型与施工深化图纸一致

    f.收集施工信息

    g.通过BIM平台完成设计与施工的协调，完成施工交底

    3）竣工阶段模型

    目标：

    a.与施工现场一致

    b.与竣工图纸一致

    c.真实反映施工状况

    d.设备信息完整

    e.管线精确到末端

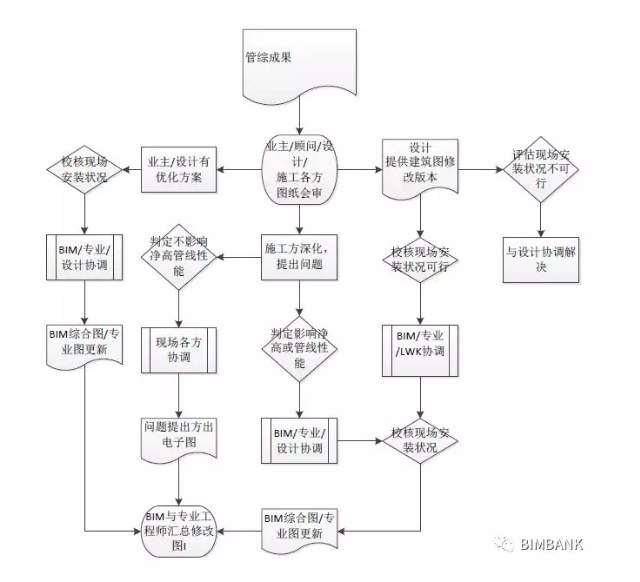

    6.流程

    7.模型对施工和运维的技术支持

    1）完成施工模拟，反映施工真实状况

    2）收集施工和运营信息，形成完善的竣工模型

    3）形成BIM各方作业平台，完成BIM协调

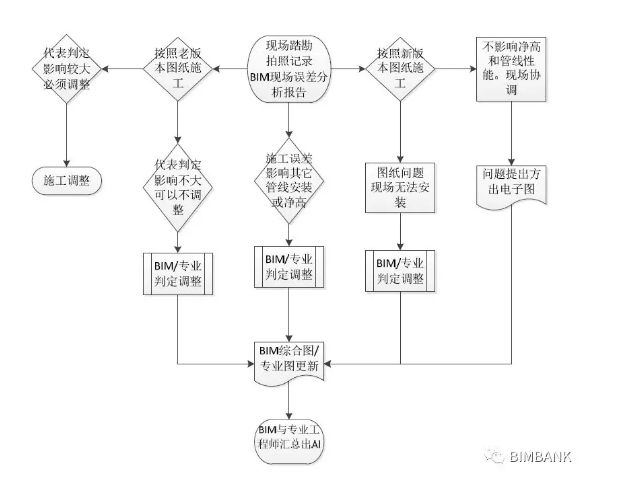

    8.建议施工现场安装质量控制流程

    三、协作和沟通规划

    1.信息收发

    项目中所有的电子通讯应该保存下来，作为项目档案的一部分。

    2.会议记录

    1）组织BIM协调会，进行会前准备，会中引导，会后总结。

    2）提供会议纪要。会议记录应包含：会议的时间、地点、出席者、讨论细节。

    3）其他不同类型会议，做好会议纪要，并归档。

    3.文档管理

    1）可以在BIM平台服务器中创建文件夹结构，然后根据权限设定，允许项目团队成员对文件进行上传、下载、编辑、标记和查看。

    2）BIM顾问来负责文件夹结构的建立和文件的维护。

    3）如果文件夹有改动，根据设置通知个人、小组或整个项目团队。通知应包含文件更新信息和更新者。
