    澳博上葡京钢结构工程施工动画演示BIM技术应用汇报

    一、项目介绍

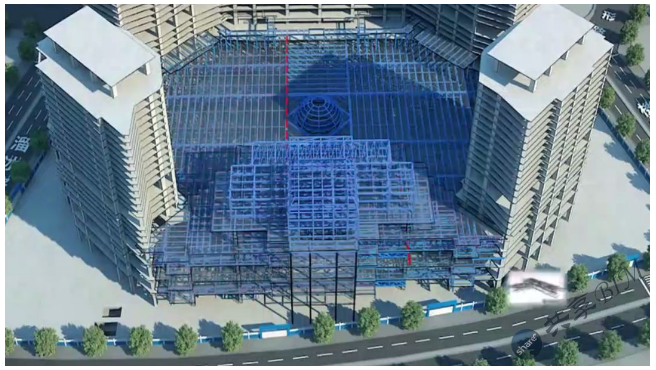

    澳博上葡京位于澳门特别行政区路氹填海区，项目占地面积约7万平方米，地下室二层，地上塔楼为钢筋混凝土结构，顶部标高120.00米，裙房主体为钢结构，顶部标高79.55米，裙房一、三、四、六层为钢桁架楼盖，二、五层为钢梁楼盖，各楼层间分布有钢结构加层，三层顶部为圆顶钢结构，本工程桁架分为单桁架及双桁架，桁架跨度为24米和36米，高度为3米和4米，双桁架最重达251吨，桁架通过K-NODE节点连接，节点最大板厚为100毫米，单个节点最重达30吨，本工程分为两个标段，一标段用钢量约1.9万吨，二标段用钢量约2.4万吨，钢材材质为S355。

    二、钢结构施工流程

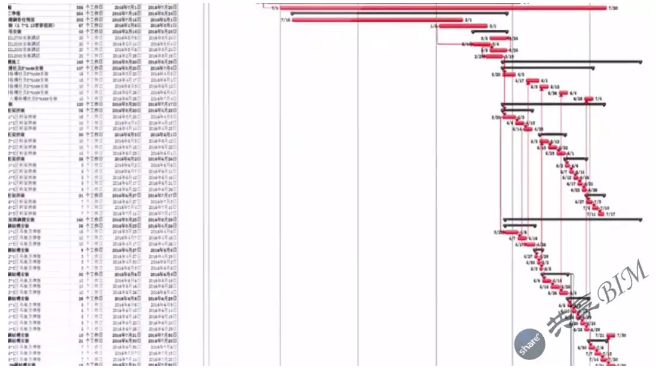

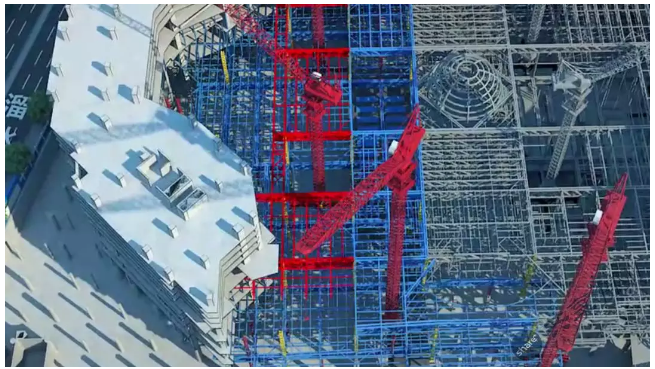

    澳博上葡京项目钢结构工程二标段施工总工期为477天，到2015年6月1日，开始直立柱、施工临时措施设计以及主体钢结构深化设计，9月28日完成所有措施计算书及全部深化图纸确认，2015年8月1日开始进行构件加工，2010年2月1日第一批构件运输至珠海临时堆场，3月1日第一批构件进厂，5月15日完成所有构件加工制作，地下室B2至G/F层混凝土结构柱逐步移交的同时，钢结构插入道路平台，2016年3月1日完成安装，2006年2月14日开始依次安装2#塔吊、4#塔吊、3#塔吊及1#塔吊，3月24日完成所有塔吊安装及调试，2016年3月20日开始一层直立柱安装，桁架结构拼装及安装，4月26日完成一层桁架结构安装，2016年5月5日完成二层钢柱及钢梁安装，2016年6月4日完成三层桁架结构安装，拆除4#及3#塔吊，随即嵌补塔吊位置及堆场上方结构，2016年6月29日完成四层桁架结构安装，2016年7月20日完成六层桁架结构安装，夹层结构及五层钢结构穿插安装，于2016年7月29日完成安装，2016年8月29日完成六层以上钢结构安装，2016年9月19日完成1#、2#塔吊拆除。

    三、钢结构设计、深化、加工、运输

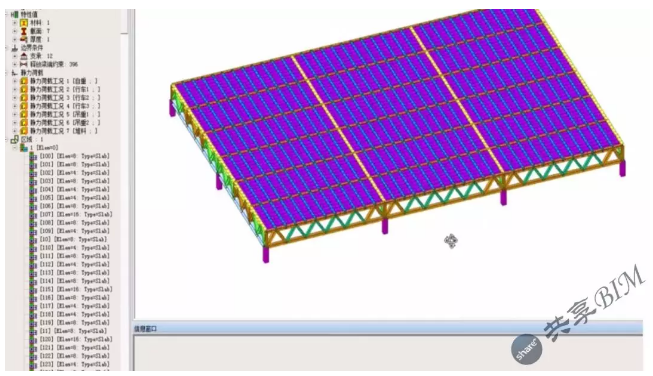

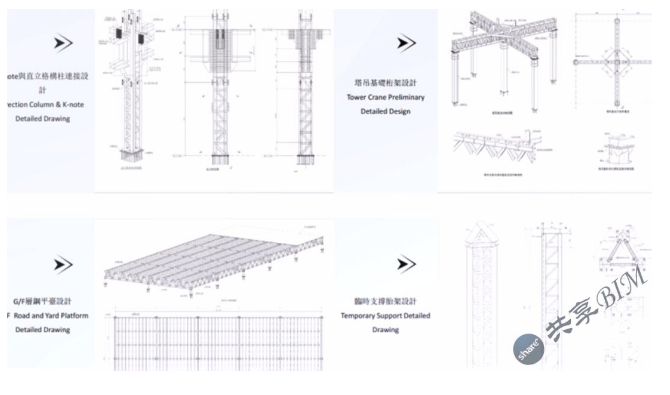

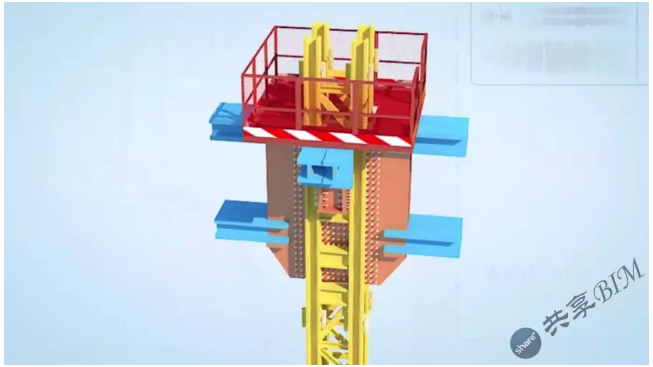

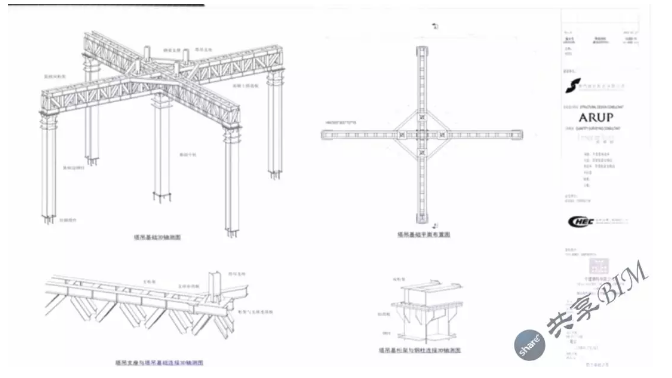

    采用MIDASGEN8.2L有限元分析软件进行直立柱、塔吊基础、钢平台等临时施工措施设计及整体施工过程管理分析，采用MIDASFEA3.5对直立柱进行节点分析，确保结构设计节点、设计安全。采用XsteelSolidwork、CAD等专用软件进行主体钢结构、临时施工措施深化设计，并进行碰撞校验，将问题消化在深化设计阶段，当构件采用自动化数控下料、自动组立、自动焊接、自动切割等先进的设施进行加工制作，桁架结构采用首件实体预拼装及全部模拟预拼装，确保构件加工精度，构件工程师试验验收合格后，分段运输出厂，构件采用公路运输方式运输至珠海中转堆场堆放，根据现场安装工期计划需求随时转运至现场，全程采用行内顶尖的物联网系统跟踪管理。

    四、钢结构现场安装

    一至三层钢结构划分为3个平面施工区域从右往左的顺序分区域施工，四层钢结构平面上划分为五个平面施工区域，六层划分为三个平面施工区域，均按照从中间向两边的顺序分区域施工，每个平面施工区域均按照从北向南的顺序施工。

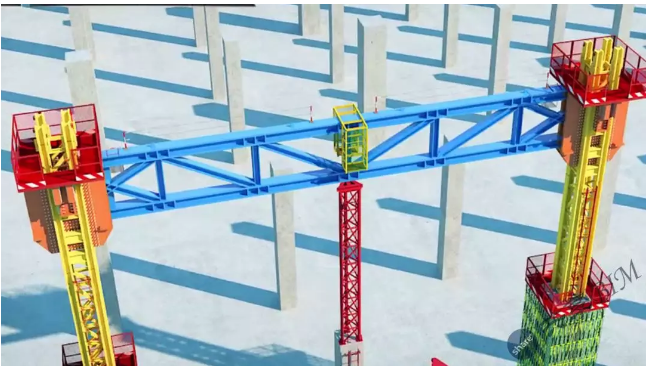

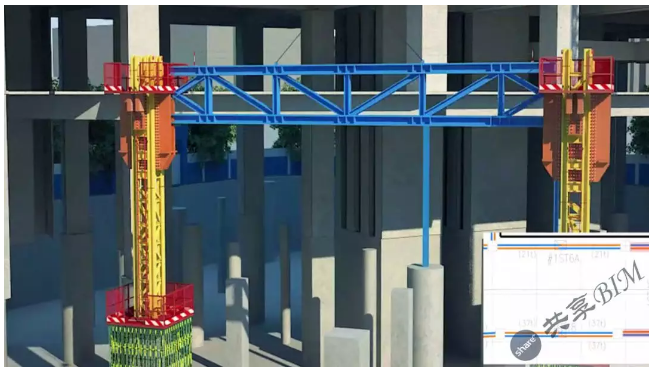

    桁架楼盖施工：首先要安装一个结构单元内的直立柱及K-NODE节点，然后安装K-NODE节点之间的主桁架，最后嵌补安装次桁梁及次梁，完成一个结构单元装，按照相同程序进行下一个结构单元安装，双桁架全部拆分成单桁架吊装，塔吊起重性能较好区域，桁架整体吊装，起重性能较弱区域，桁架分段吊装，分段位置临时支撑胎架，待结构单元焊接完成后拆除。

    钢梁楼盖施工：首先安装一个结构单元内的钢立柱，然后安装主梁，最后安装次梁，按照相同的程序进行下一结构单元安装。

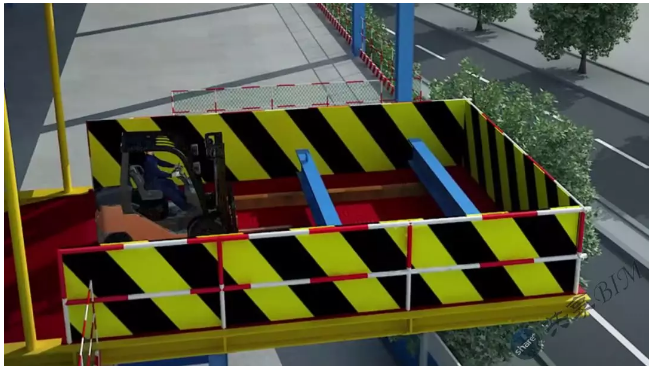

    夹层施工：将构件吊运至卸料平台，采用叉车将构件运输至安装位置下方，采用电动葫芦吊装工艺进行安装。

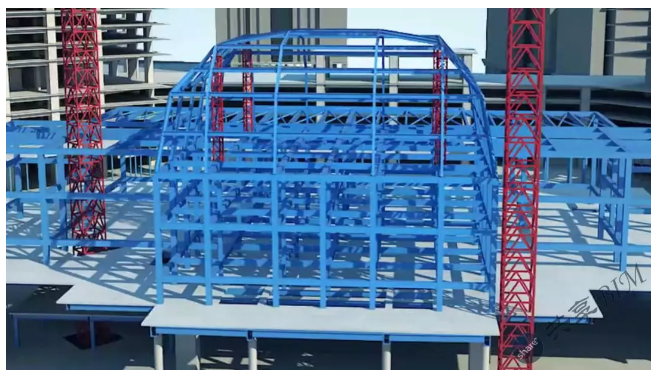

    顶部结构施工：首先安装基座框架结构，然后将折梁分段吊装就位，在折梁下方设置临时支撑胎架，待顶部结构焊接完成后拆除。

    五、钢结构构件施工工序

    K-NODE节点安装精度控制：K-NODE节点安装精度是确保桁架安装质量很关键，在K-NODE节点测控点粘贴全息反射薄膜，通过将实测数据与设计坐标比对，综合考虑焊接对构件的影响因素合理调整构件位置，确保K-NODE节点安装精度。

    焊接品质控制：选派经焊接考试合格的优秀焊工参与焊接，严格执行焊接工艺评定确定的工艺参数及措施，每个结构单元按照先主后次的顺序进行焊接，每个施工段焊接形成空间稳定体系后，方可进入下一个施工的焊接。

    施工变形控制：施工前根据拟定的施工方案进行有限元模拟分析，安装过程中对节点位形及桁架下绕变形进行重点监控，确保施工合理、安全可控。

    钢结构施工安全管理：钢结构施工安全防护推行SOP标准化安全理念，采用我司独有的安全理念标准化、流程制度标准化、安防措施标准化管理，布设水平通道、操作平台、屯料平台及梁下安全网，形成全覆盖的平面防护，布设垂直通道、垂直爬梯、双道安全绳及双层外挑网，形成体系化的立面防护，实现安全保护横向到边、纵向到底。
