一、项目简介

    天汇中心项目位于天津市和平区，包括两栋办公楼、两栋公寓及商业裙房和四层地下室，是一座集办公楼、商业和公寓于一体的综合性建筑。工程总建筑面积为368967㎡，地下建筑面积为116637㎡。办公楼高度200m，公寓楼高度136m，基坑代表深度19.85m，局部深度达到24.90m，开挖难度大，属超深一级基坑。地下室结构采用半逆作法施工。

    二、采用BIM技术原因

    高目标：该工程对工程质量、安全、进度等各方面要求高。

    多专业：本项目共有32个专业，钢筋混凝土结构、钢结构屋架、二次结构砌体、装饰装修等体量大、技术含量高，各专业交叉施工难度大，BIM攻克此类难题为类似的工程提供了宝贵的经验，具有指导性。

    难度大：局部深度达24.9米，单层地下室面积近3万平米，BIM技术能实现深基坑的模拟施工，提前扫平施工中的障碍。同时重点工程承担着培养BIM人才。

    三、BIM技术应用

    技术先行：超深基坑土方开挖施工方案优化：基于BIM虚拟技术，土方开挖前模拟出开挖各阶段的工况，最终达到优化超深基坑土方开挖施工方案的目的。

    复杂工序施工模拟：模拟128米环形支撑复杂节点151处，处理钢筋节点32处。

    三维场地分析：以BIM模型为基础，综合考虑的前提下,做出项目临时场地最理想的规划，最大程度提升工程建设效率。

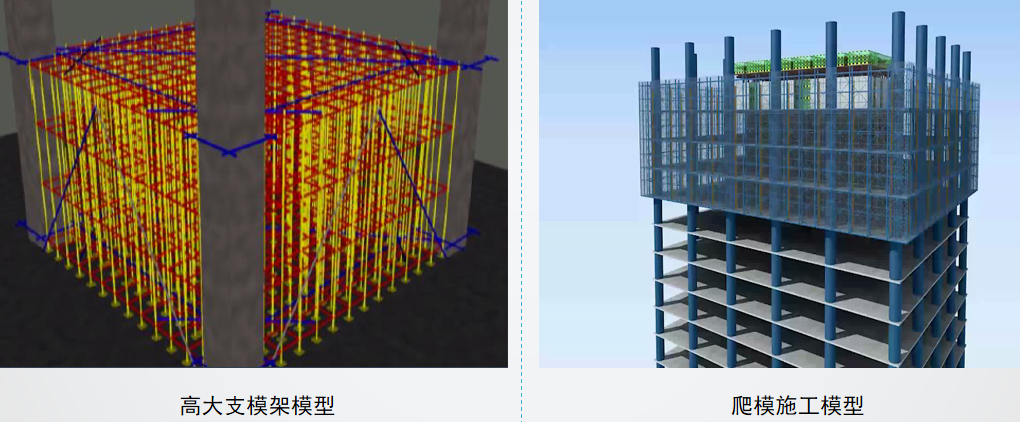

    复杂构件节点模拟：对早拆模施工技术，安全体验馆，预应力施工，钢结构施工，CI布置，施工工艺样板等部位进行节点模拟。

    屋面深化设计：通过BIM的深化设计管理，屋面得到经过复核的各专业BIM模型、相应的碰撞检查报告和优化建议报告，这些对实际的施工管理具有重要意义。也提高了对协助建设单位及设计单位进行深化设计的审核交叉工作效率。

    四、机电深化设计

    碰撞检查：在BIM深化设计阶段，对各专业进行碰撞检查、净高分析、管线综合布置等，确保各个子系统能有效运行，实现精确控制、数据安全。

    五、封闭式楼梯工艺交底

    砌体结构排砖：基于BIM砌体结构排砖功能，系统会按要求自动绘制出每面墙的排砖图，并自动统计砌体需求量，同时还以导出相应AutoCAD文件进行应用。此项智能建造功能的应用，不仅提高了砌体结构排砖深化设计工作效率，而且节省了大量人力物力。

    流水段划分：将模型按照流水分区图进行流水段的划分，保证模型的分区跟实际工程的流水分区一致，使用带有信息的模型来管控实际施工段的施工。

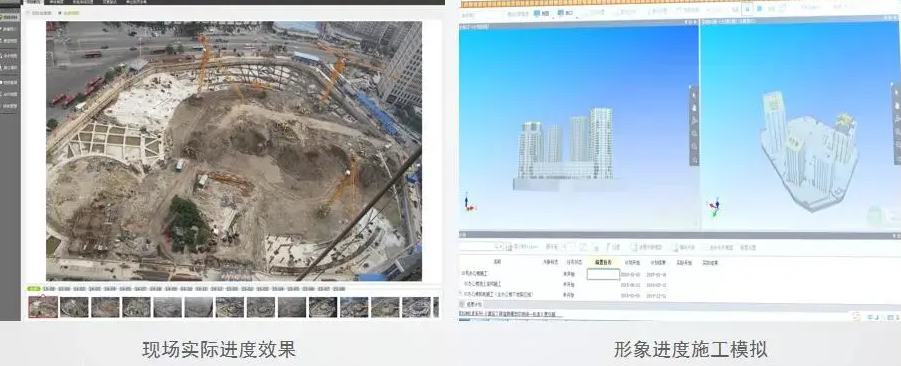

    进度计划管理：将项目进度计划表与前期的BIM模型相关联，在模拟的同时可以分析同一施工段所需人、材、机等各要素之间的相互制约关系，分析影响工期有哪些因素。从而实现项目进度计划可视化管理，大大节省日常进度管理作业时间。

    安全管控：运用BIM模型，直观快速地识别“四口五临边”位置和危险源，指导安全防护和消防设施的部署。也可以对工人进行直观的三维模拟安全交底和逃生、救援演练。
