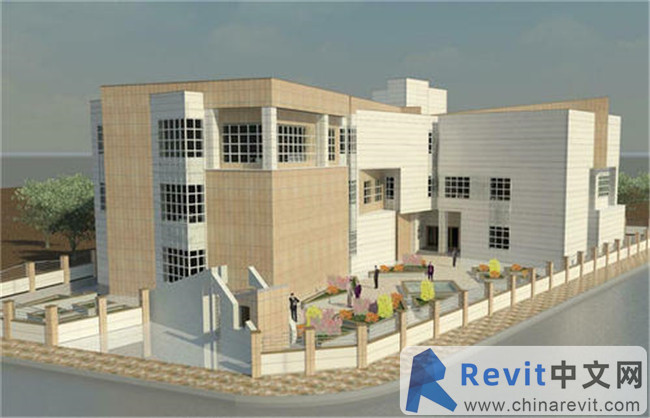

1、建筑建模规范

建筑建模中每一个模型物体坐标必须居中，每个组的坐标必须居中，涉及门窗有开关动画的需把坐标居中到门轴。

• 楼宇分组：

楼宇按照每层楼进行单独成组。每个组内分成内墙、外墙（不同材质单独成组、地面、天花、玻璃、窗框、空调栏杆、楼体腰线、门、设备（各类设备单独分组。楼宇管线分组将会把同类管线打成一组。

• 单层楼分组：

外墙、内墙、门、窗框（同类材质）玻璃（同类材质、地面、楼板打成一组。再将每个房间内家具和设备单独成组。每个组内分成电灯、插座、柜子、桌子、电脑、灯具、设备（各类涉及操作的设备单独成组，不涉及到的物体可统一成组。

• 外墙、内墙、门、窗框（同类材质）、玻璃（同类材质、地面、楼板、灯具、插座、设备（将相同属性的设备进行成组。

• 材质

材质选用3DMAX系统自带材质，不可用VR等形式副材质。

贴图像素高，以免贴图模糊。贴图名字要与材质球名字相同

同样材质的模型贴同一张材质。

材质命名要以英文命名，涉及一个物体多个材质的情况要采用贴图展开的形势或者使用单独材质单独成组，再将其子模型打成一组，尽量不要用子材质。

• 面数

在保证模型质量的同时尽量压低其面数，以保证软件的正常运行。

2.设备建模规范

水泵、空调、风机、电梯、消防设备、配电机柜箱等机电设备模型。设备建模中每一个模型物体坐标必须居中，每个组的坐标必须居中。

• 各专业设备的模型应能够清晰表达其外形轮廓，如有动画效果需看内部结构的设备，则需要建出内部结构模型。

• 设备名称要表注准确

• 空调、风机、水泵需提供设备内部结构模型

• 设备管线类型、系统命名应与施工图一致

• 设备管线BIM模型应完整、连接正确

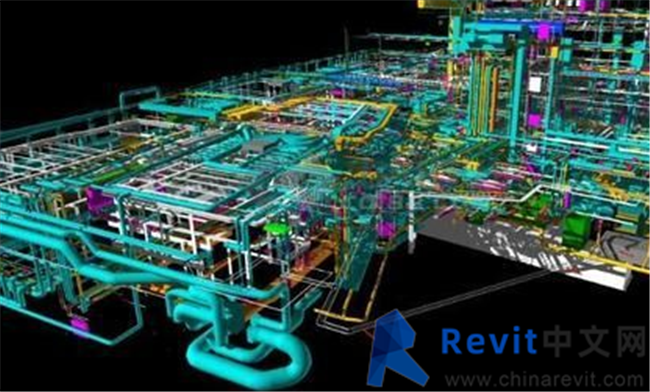

3.管网管线建模规范

给排水管道、消防水管道、污水管、雨水管、空调系统管、暖通风管、新风管，回风管、管线模型。管网建模中每一个模型物体坐标必须居中，每个组的坐标必须居中。（备注：如果模型中管线太细不好表现，建议适当加粗）各种类型的管道要有不同颜色作为区分，各类管道要单独成组（包括管道、管件、阀门等），涉及到水流、电流方向等，要标出方向便于后期处理。

• 各种材质、各种规格的管道

• 与各子系统管道连接且系统相对应的管件（包括弯头、三通、四通、变径头、检查口、管帽、法兰等）；

• 与各子系统管道相连接的且系统相对应的管路附件（包括各类阀门、软接头、Y型过滤器、通气帽、雨水斗、倒流防止器、清扫口、检查口等）

• 管道上应有的仪表包括压力表、温度计、水表等

• 管道、管线、管网不能重叠、碰撞。

• 设备管线类型、系统命名应与施工图一致

• 设备管线BIM模型应完整、连接正确

• 有坡度的管道应正确设置坡度

• 有保温层的管道应正确设置保温层
