Revit绘图技巧：Revit梁连接的设置
在绘制梁的时候，多梁连接处通常会有需要处理梁的连接，而Revit会自动连接，但连接效果不理想，那么我们应如何设置梁按我们的要求进行的连接。
图1

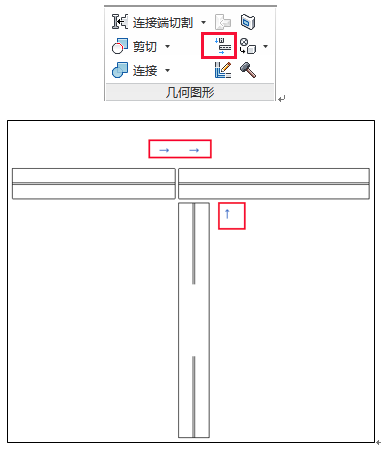

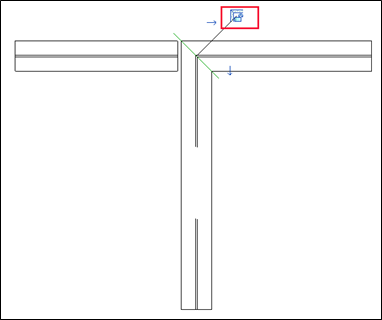

使用【修改】选项卡【几何图形】面板，找到【梁/柱连接】按钮，点击之后，在对应的连接位置出现小箭头【→】，点击小箭头，将各梁进行连接，如图2、3所示
图2
图3
注意：在斜接的情况下，共享该连接的其他任何梁都将从斜接处缩进。 或者，单击“斜接锁定”可将几何图形锁定在“中等”/“精细”详细程度。

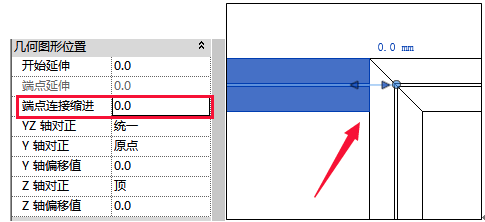

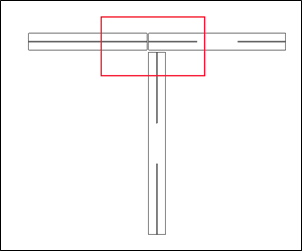

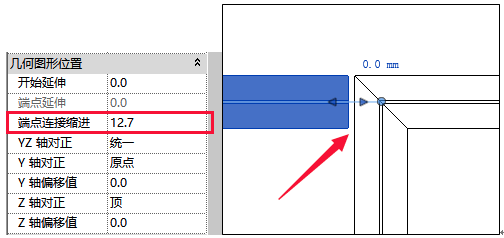

关于梁之间的缝隙问题，是因为在属性里面，默认设置是有连接缩进的，修改为0之后，便没有缝隙了，如图4、5
图4
图5
