Revit如何巧妙的运用管道标记?有哪些步骤?

发布:中文网小编2号 浏览:1548人 分享
发布于:2020-08-14 11:00

Revit如何巧妙的运用管道标记?有哪些步骤?下面就来分析一下。

步骤一:

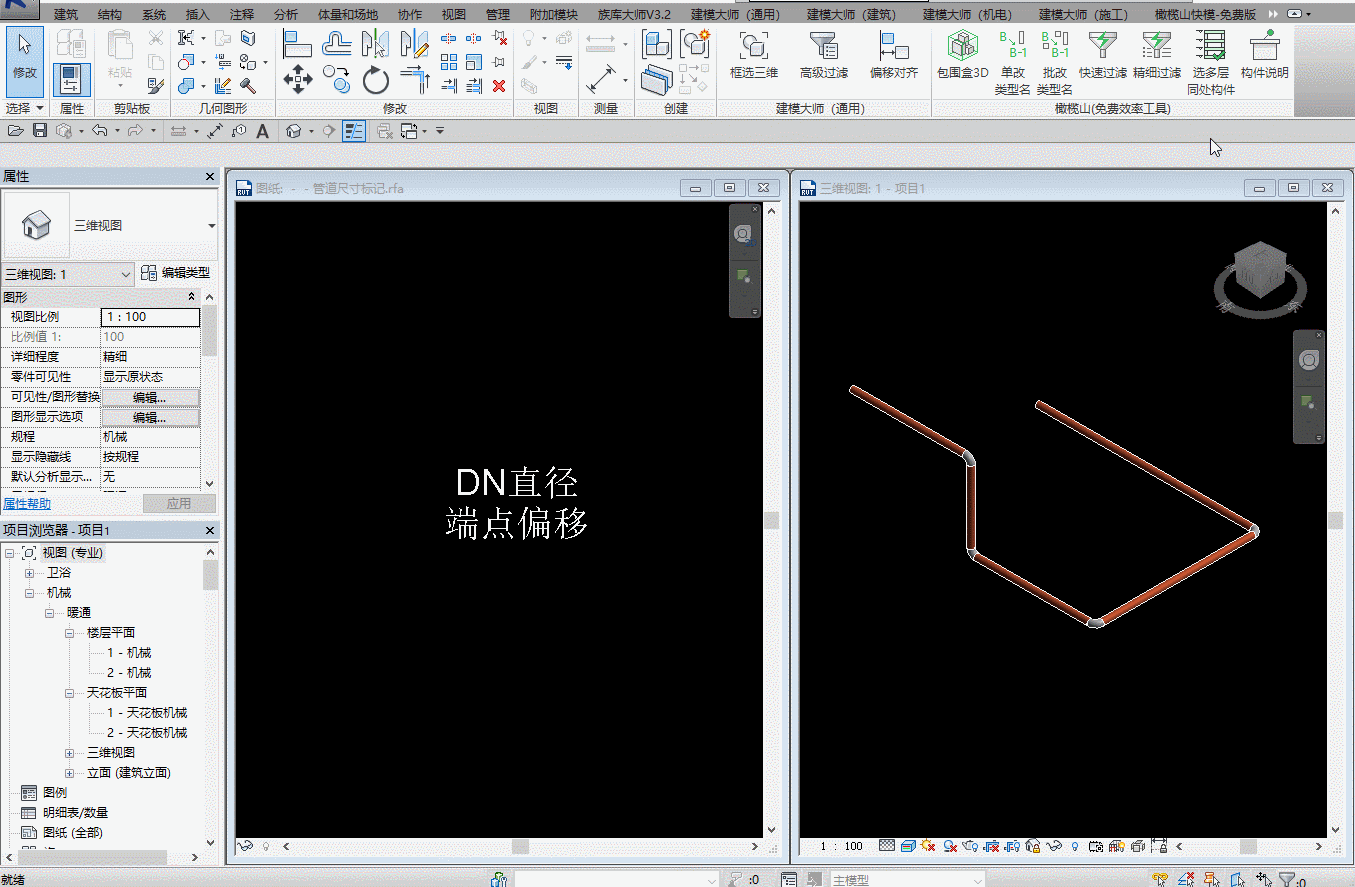

绘制出一段有立管的管道,待会我们进行一个“管道尺寸+管道标高”的标记。


可以看到直立管的高度标注显然是不合理的,那么我们现在立管的这一段,不要高度标注,只要管道尺寸标注该怎么做。

步骤二:

思路大概就是,怎么在一个标记族里做一个可见性的设置。进行标记族的一个编辑。

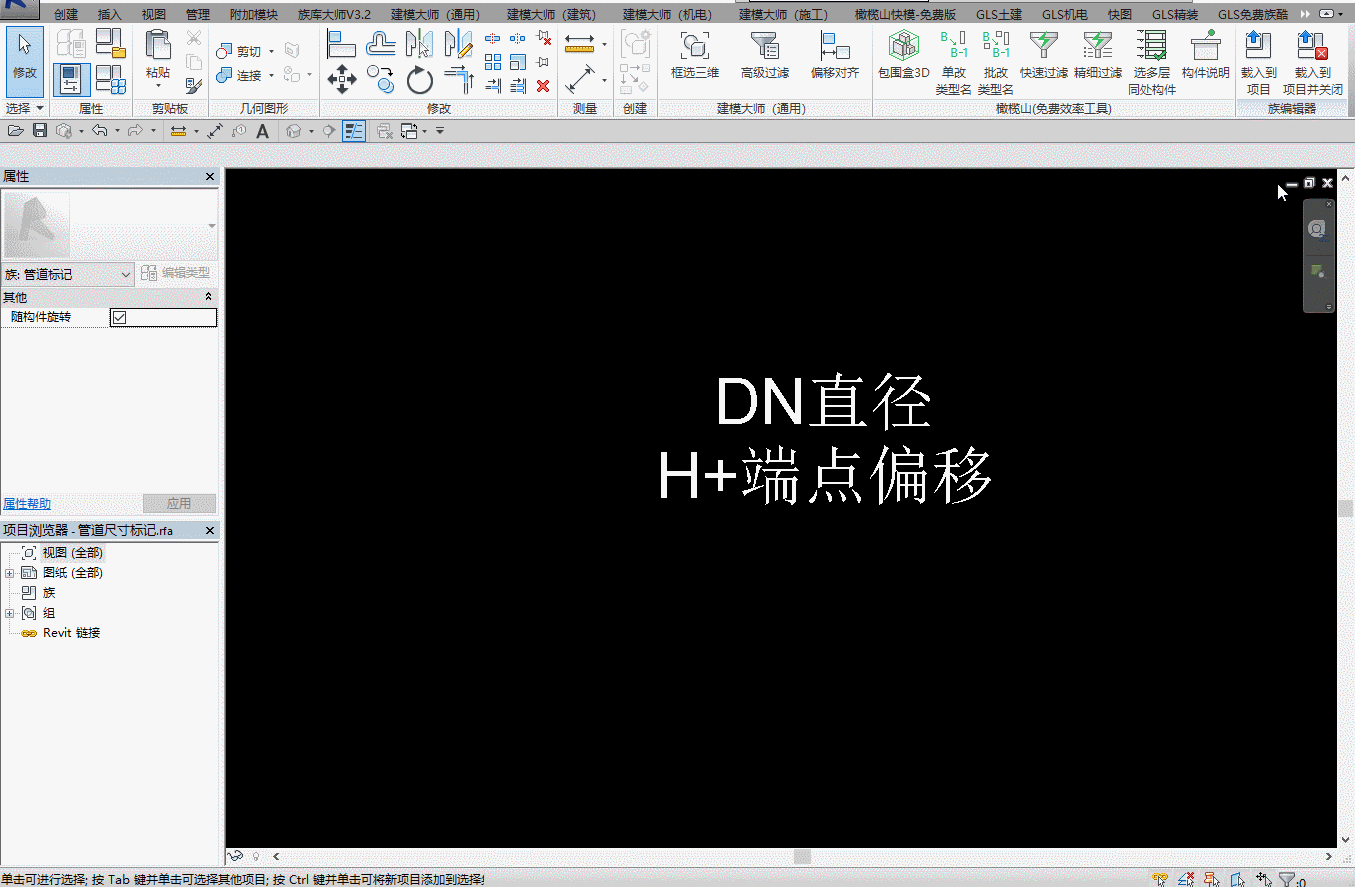

   01、我们将原有的标记族“DN直径、H+端点偏移”,拆分成两个标签,分别为“DN直径”、“H+端点偏移”。

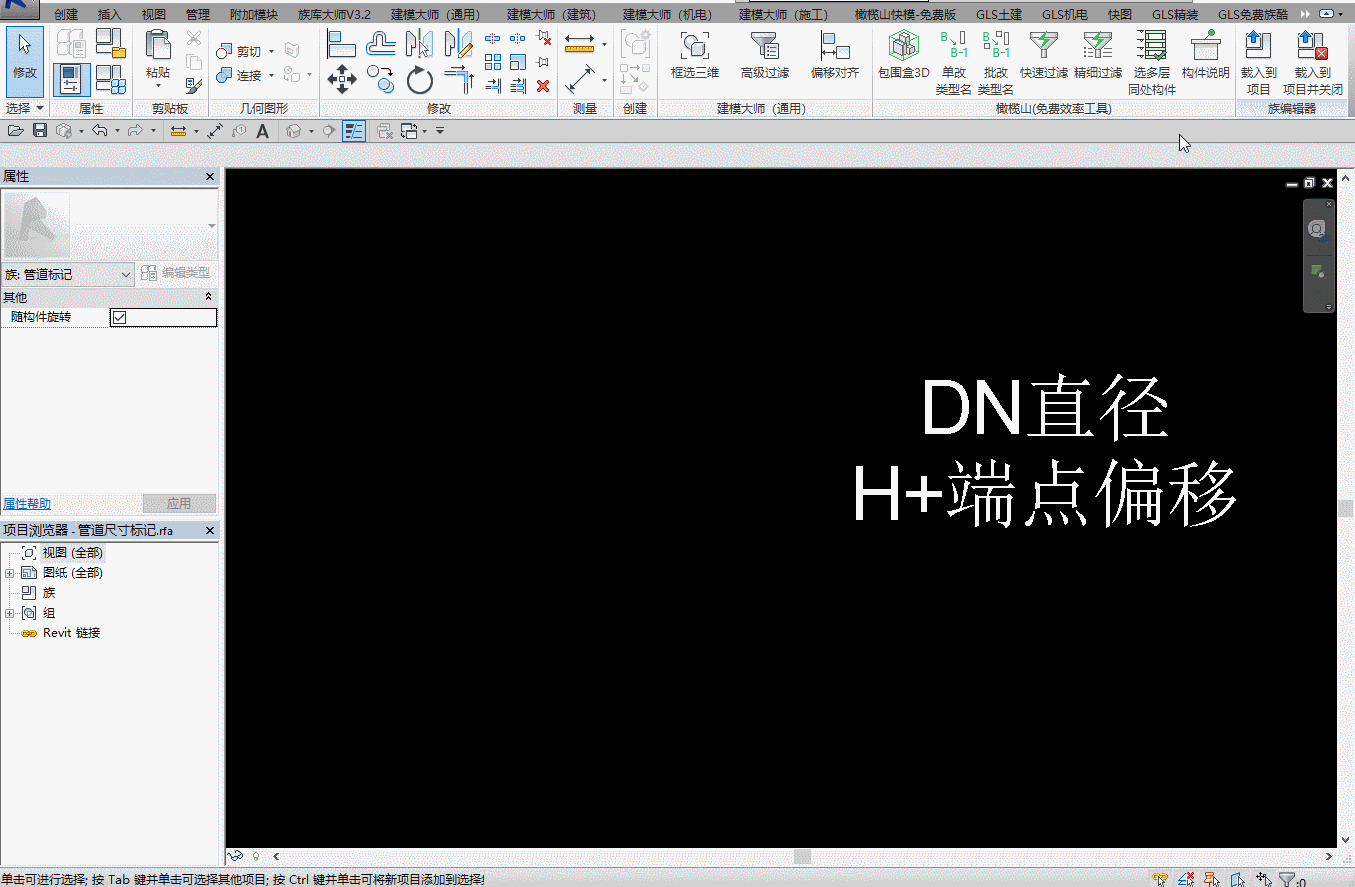

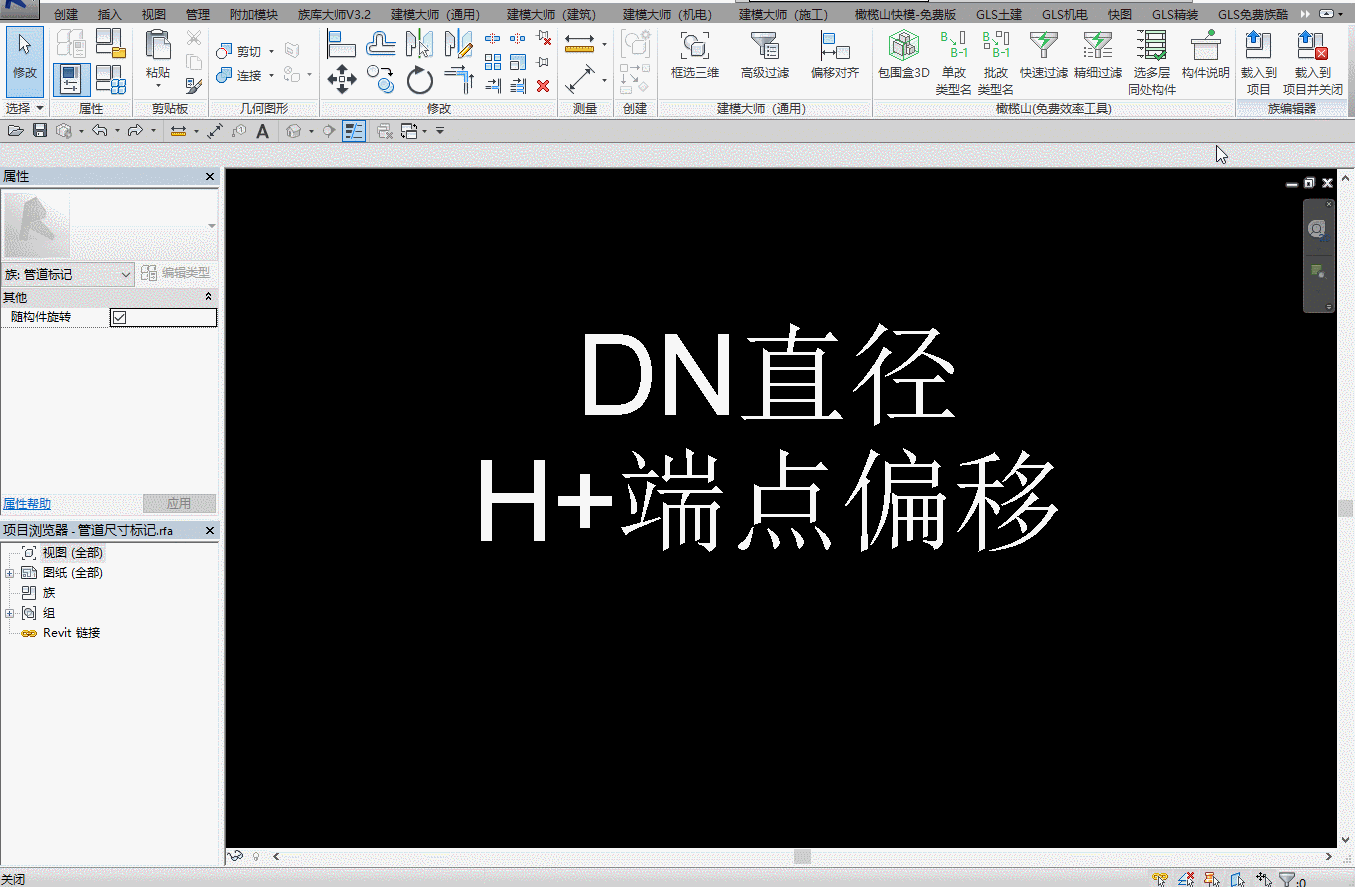

   02、分别进行一个可见性参数的设置


腿腿教学网-Revit教程 | Revit如何巧妙的运用管道标记

腿腿教学网-Revit教程 | Revit如何巧妙的运用管道标记

腿腿教学网-Revit教程 | Revit如何巧妙的运用管道标记

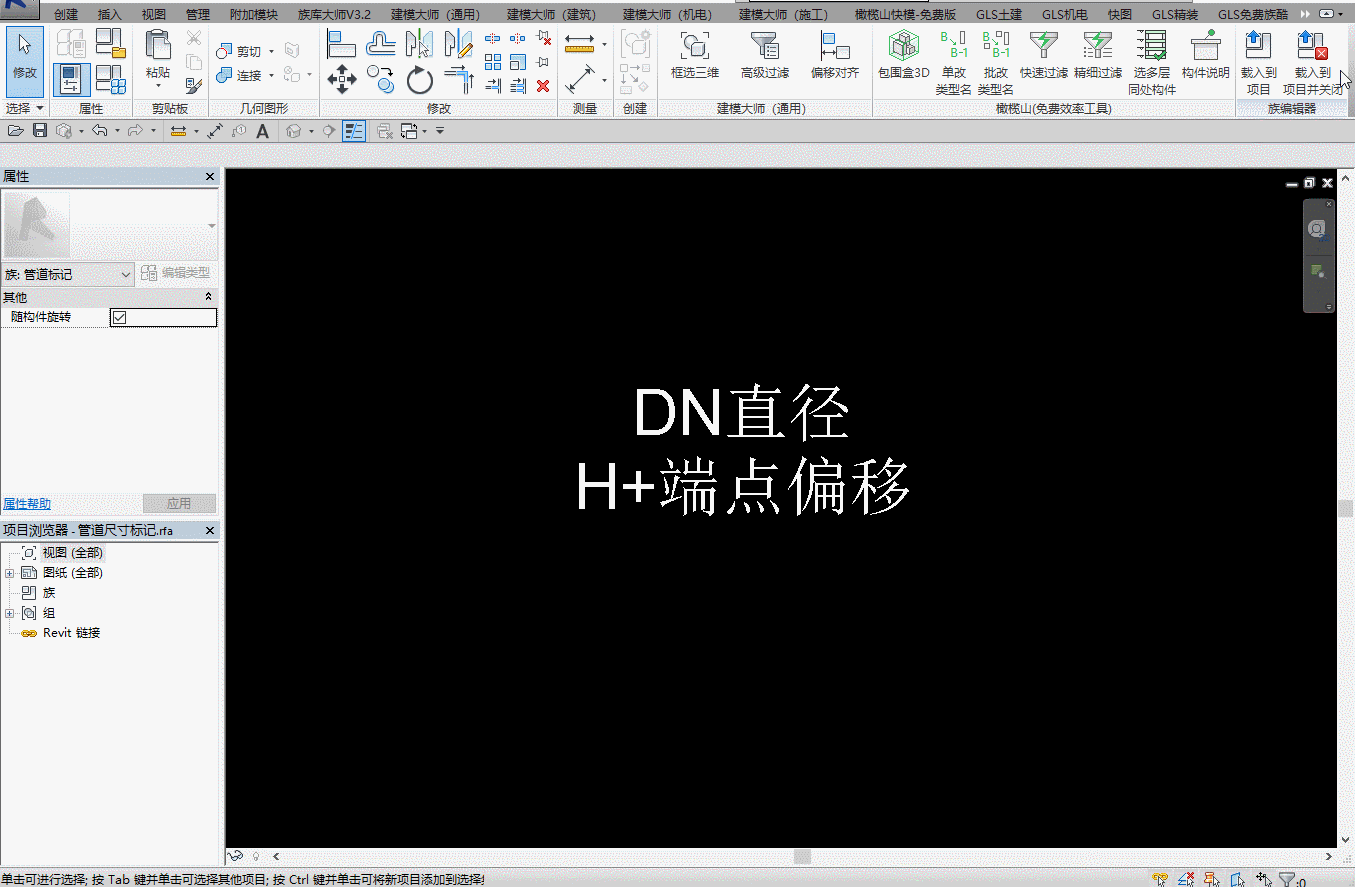

步骤三:将标记族载入到项目中,通过复制类型,分别制作自己需要的标记。

腿腿教学网-Revit教程 | Revit如何巧妙的运用管道标记

意义:不需要重复的载入标记族文件,减少项目文件的内存。

BIM技术是未来的趋势,学习、了解掌握更多BIM前言技术是大势所趋,欢迎更多BIMer加入BIM中文网大家庭(http://www.wanbim.com),一起共同探讨学习BIM技术,了解BIM应用!
