revit绘制悬索桥案例：Revit悬索桥建模要点与教程推荐
文章来源：寻梦书生
大家好我是寻梦书生，一个BIM行业的学习与探索的BIMer.
今天为大家介绍一下Revit悬索桥的教程，Revit做桥梁建模的确不多，也可能是我没接触过吧~一般做市政这块用Bentley软件的比较多，毕竟软件各有所长。Revit在工民建应用较为广泛。
首先给大家先看下效果，我也是跟个教程做了一遍.导入Lumion做了几个渲染图。
图.悬索桥侧面1
图.悬索桥侧面2
图.悬索桥正面
下面进入重点，悬索桥Revit建模，是在体量环境里面建模的，其实体量建模也是在族环境，只是体量里面更自由一点，不必处处想着参数化，但是能参数化控制当然最好，本项目——一个斜拉桥也可以算作一个族吧，当然这个族里面用了很多嵌套族。可调节参数不多，有桥面宽，斜拱的高度和水平距离。桥跨的横向拉梁只是用体量直接拉伸的，没有做参数化，并且个数也没有参数化，导致桥梁其他参数可调范围比较小。当然有兴趣的小伙伴可以自己动手做一下，然后尝试深化一下.
最重要的一点也是关键点就是斜拉杆采用的自适应构件建模.

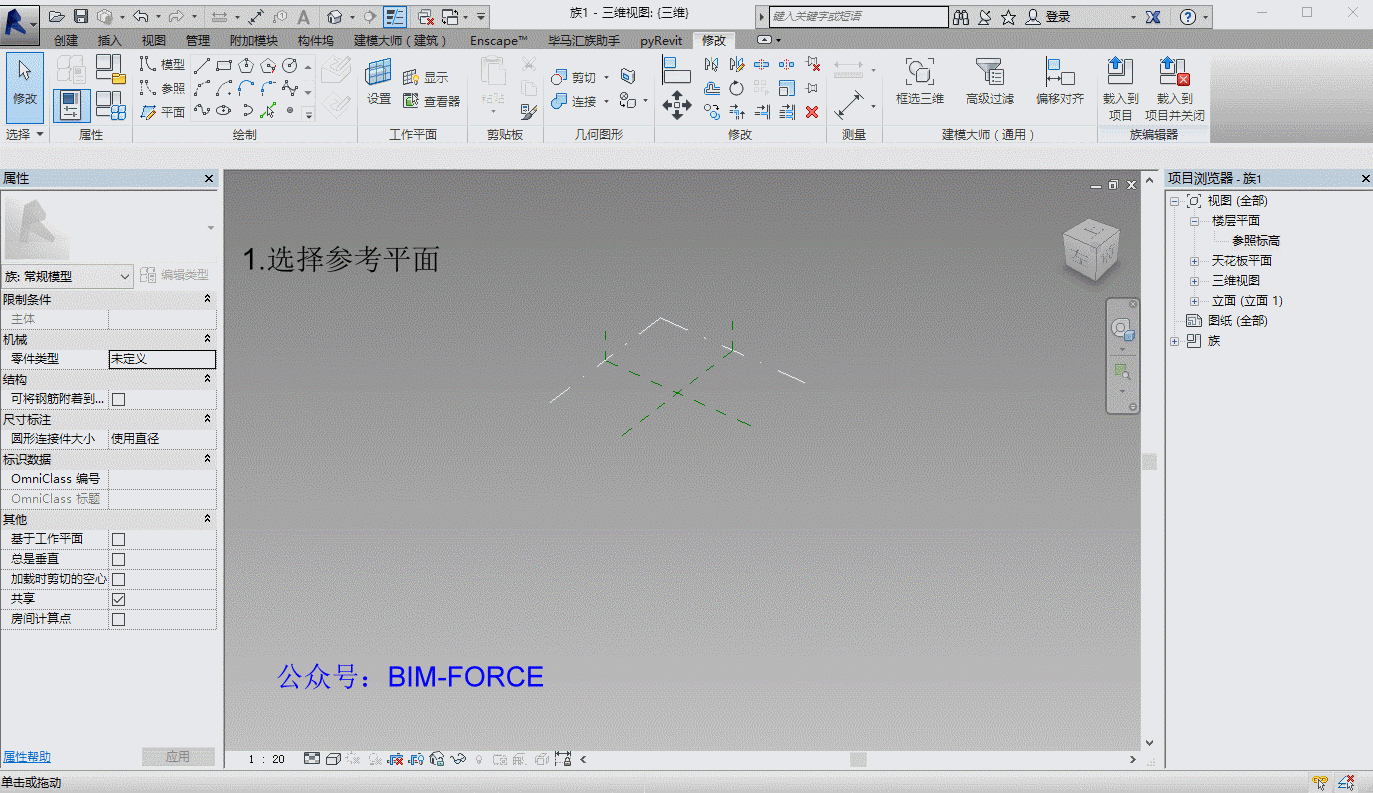

图：自适应构件建模演示1

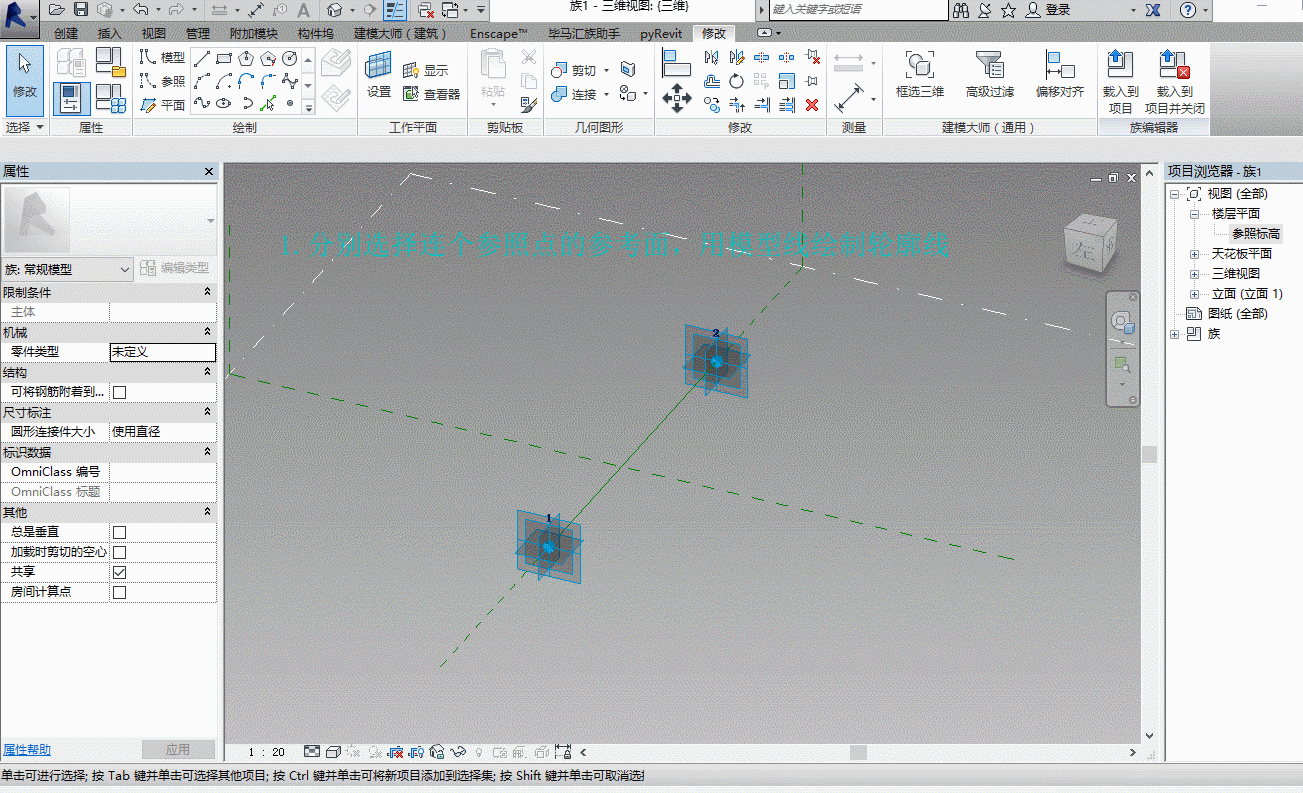

图：自适应构件建模演示2

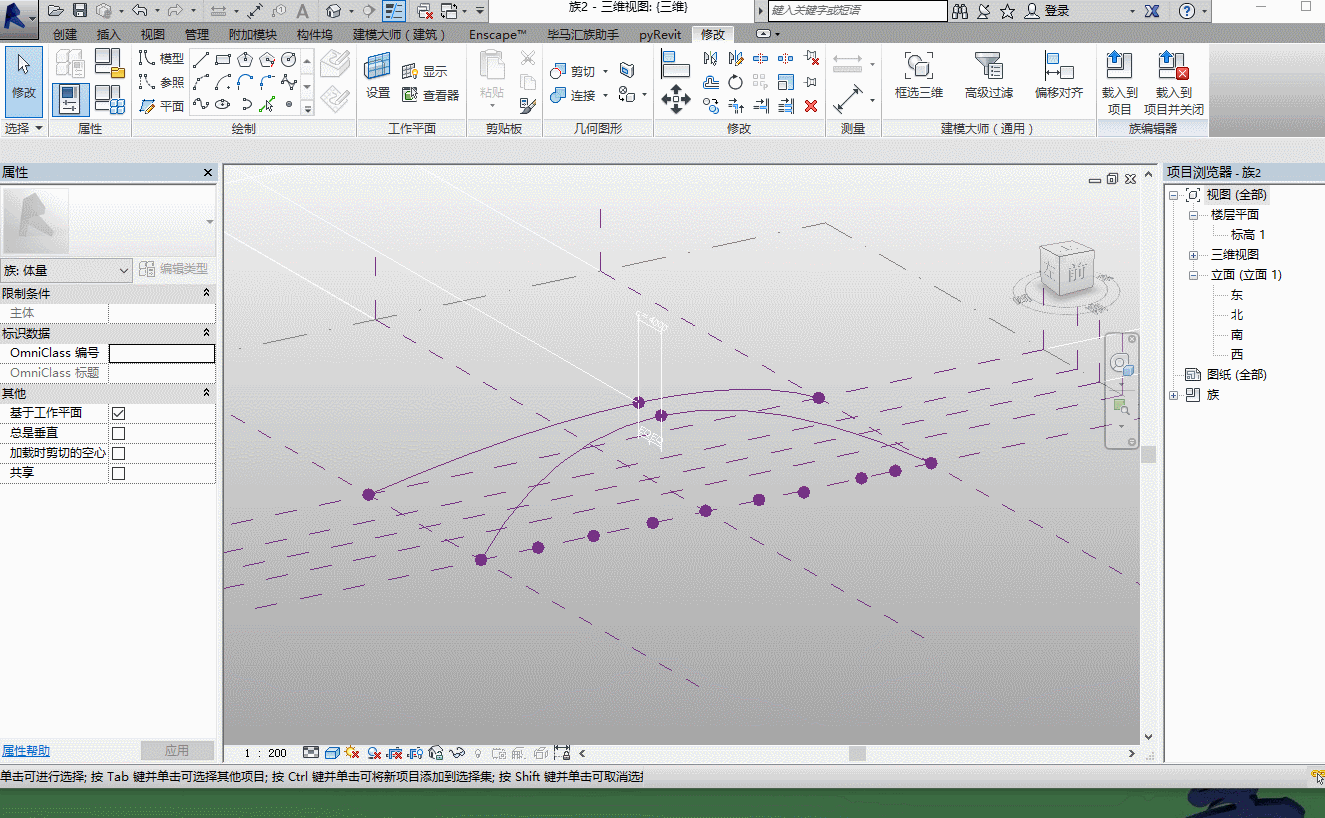

图：自适应构件绘制
这种悬索桥首先确定空间轮廓曲线，然后添加参照点，通过自适应构件就可以绘制了.包括空间桁架结构的Revit的建模也要通过这种方式建模.Revit钢结构建模这块的确比较薄弱，官方的解决方式是通过AdvanceSteel来建模，包括深化设计.好消息是Revit2019版本添加了钢结构模块，把之前通过附件方式安装的Extention和钢结构节点库整合了进去.
