Hi，小伙伴们，小编今天刚刚学习了Revit绘制三通，现在就来给大伙分享啦。

    据说排水管路中有正三通、斜三通和顺水三通呢，你们都清楚么？

    这里不是抢答，不要紧张，小编马上来讲解。

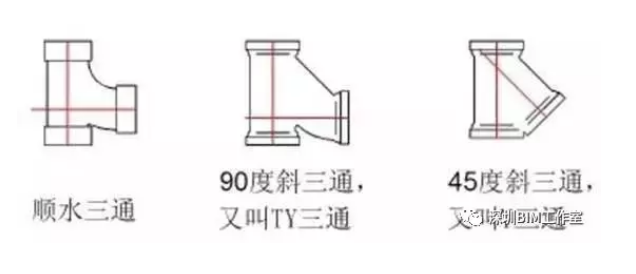

    正/斜三通：按照支管方向来分，与主管成90°为正三通，其他为斜三通。而顺水三通是在正三通的基础上改出来的。

    斜三通（又称T三通）：常见的有90°斜三通又称TY三通，和45°斜三通又称Y三通。

    水利条件：90°斜三通>顺水三通

    常见材质：45°斜三通可以为金属材质也可以塑料材质，90°斜三通金属材质，顺水三通塑料材质。

    今天小编重点要讲的是Revit绘制水管TY三通与顺水三通，这二者有啥区别呢。

    1.绘制TY三通

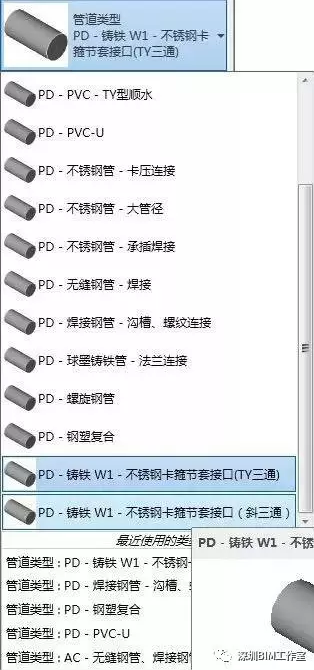

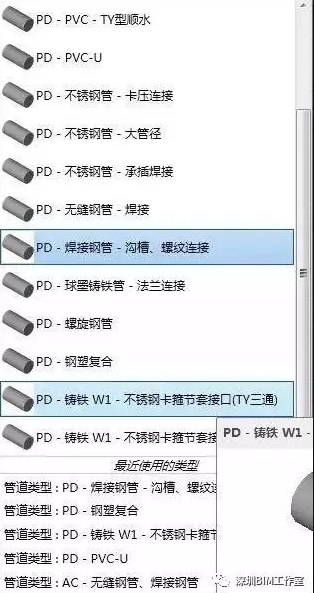

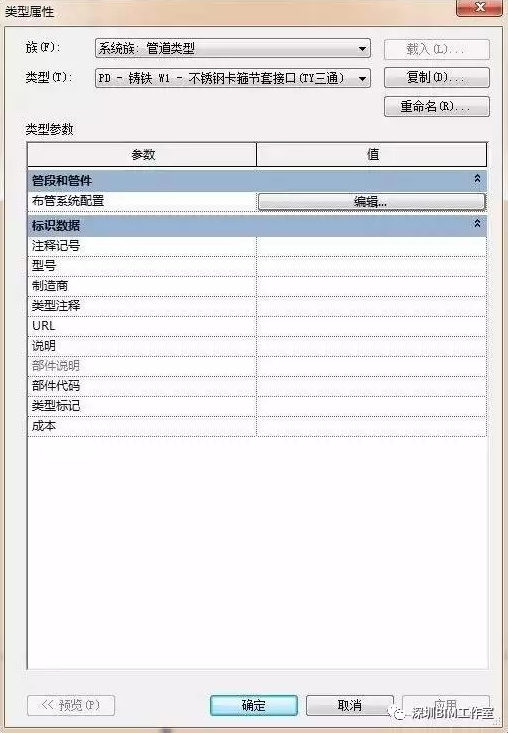

    ?选择水管类型，编辑水管类型

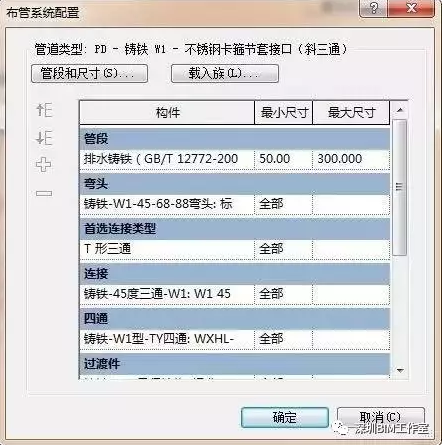

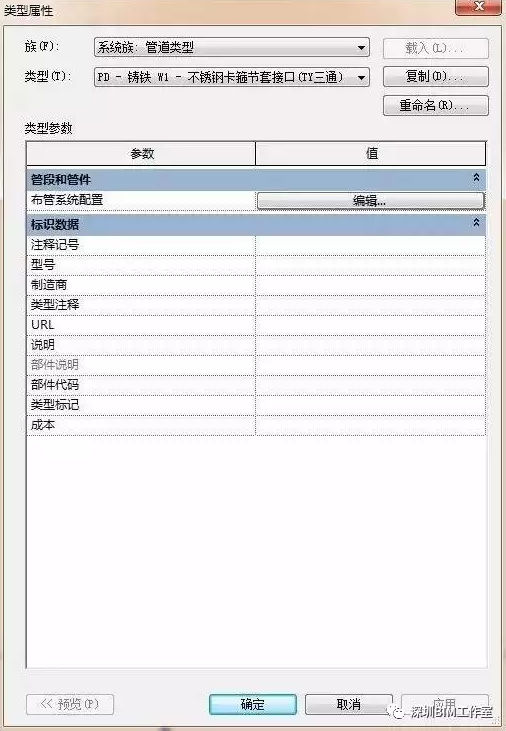

    ?检查水管布管系统，布管系统配置

    ?检查TY三通布管方式

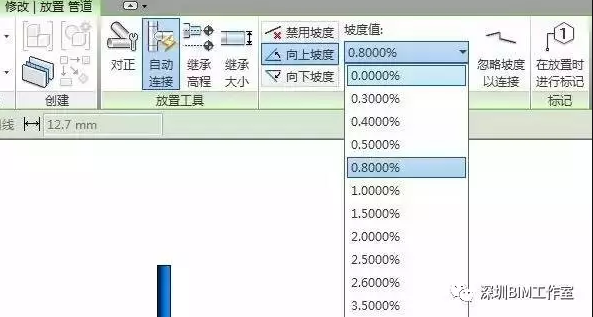

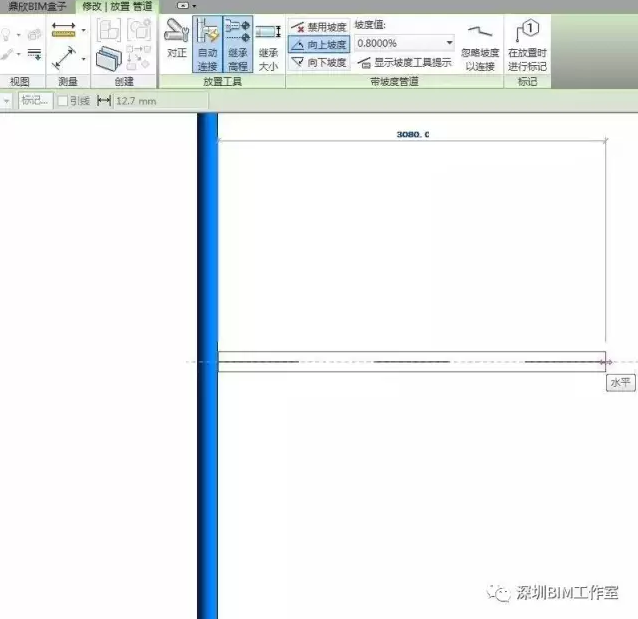

    ?选择水管坡度，设置坡度值千分之八

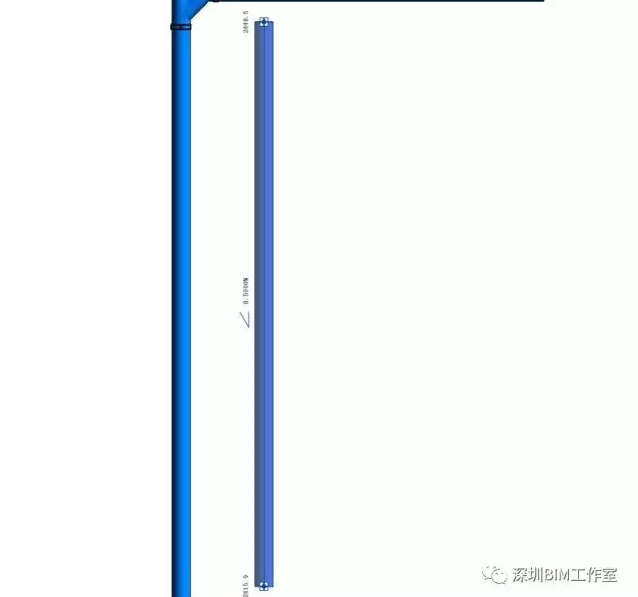

    ?绘制主管，支管

    图1

    图2

    图3

    图4

    图5

    TY三通效果

    注意：对TY三通管件，一般来说水管是有坡度的，重点要注意坡度的方向，必要时可以创建类似实例和继承高程配合使用

    2.绘制顺水三通

    ?选择水管类型，编辑水管类型

    ?检查水管布管系统，布管系统配置

    ?检查顺水三通布管方式

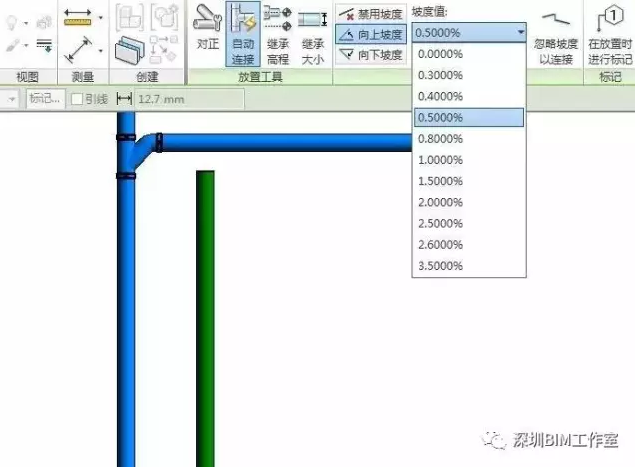

    ?选择水管坡度，设置坡度值千分之五

    ?绘制主管，支管

    图6

    图7

    图8

    图9

    图10

    图11

    顺水三通效果

    注意：当TY三通自动生成管件时，水管支管与主管是垂直的，如果水管支管与主管是不规则角度的，自动生成的管件可能是错误的。

    当顺水三通自动生成管件时，水管支管与主管是有一定角度的，如果水管支管与主管是垂直的，自动生成的管件可能是错误的。

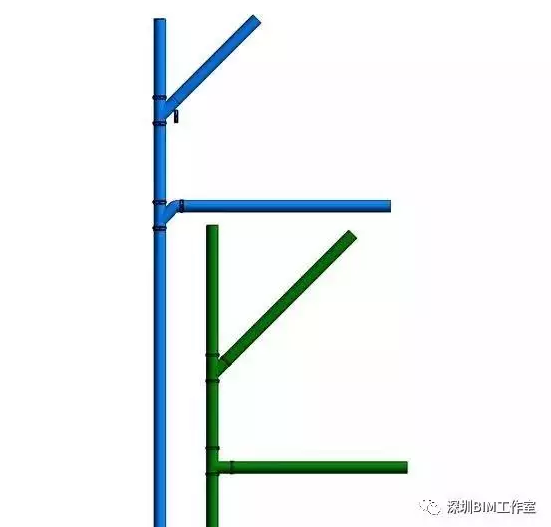

    二种三通效果
