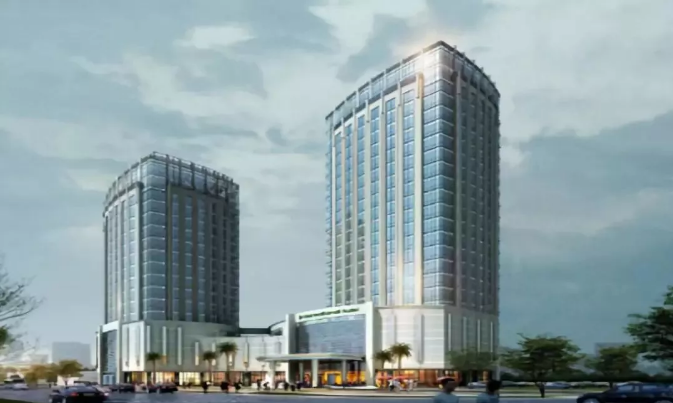

一、项目介绍

    建设地点位于苏州市吴中区冬青路西侧，总建筑面积为70497.51㎡，地下两层，地上23层，裙房为钢构混凝土，地上为两个单体，结构为框剪核心筒。

    二、BIM实施目标

    通过BIM技术解决图纸问题，解决工地现场遇到实际问题，减少现场签证和变更，进一步提高施工质量、控制施工进度、节约工程造价。

    三、项目实施方案

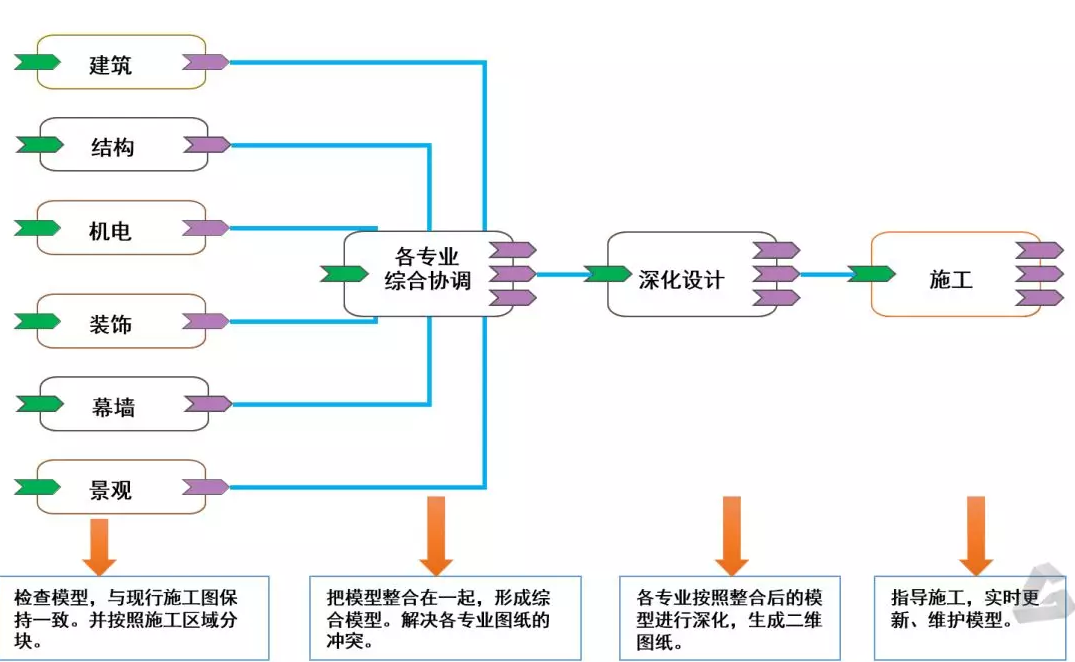

    1、工作流程

    为保障项目的顺利进行，充分做好团队成立、资料收集、图纸分析、项目模板创建等前期准备工作，项目实施阶段严格执行公司标准工作流程：图纸审核——清理图纸——建立各专业模型——填写各专业图纸释疑单——各专业综合协调——专业间碰撞报告——深化设计（形成深化成果指导现场）——BIM应用点实施——维护更新模型。

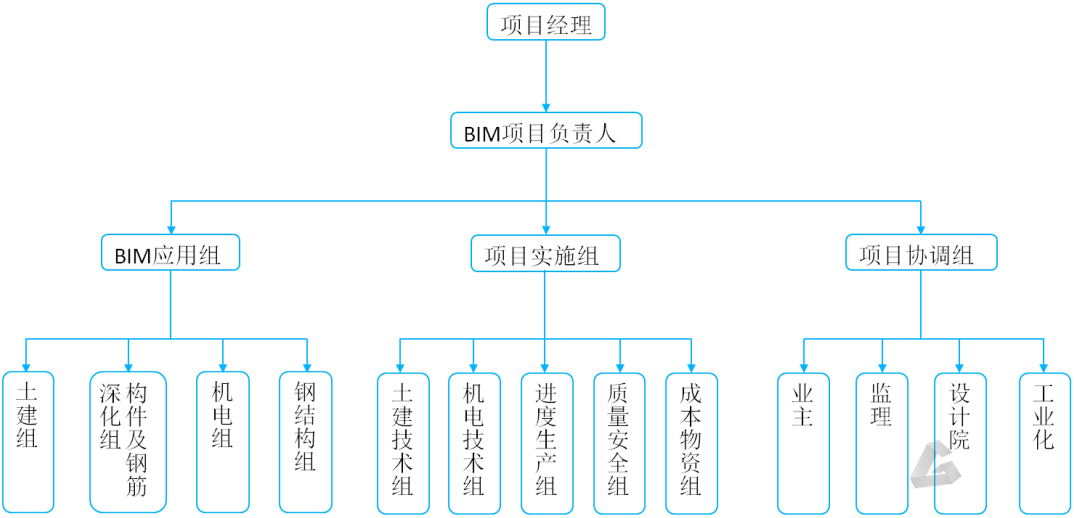

    2、组织架构

    为保障项目顺利实施，以及实施阶段与项目部密切配合，制定以下组织架构。

    四、BIM实施情况

    1、制定的建模标准建立土建模型及机电模型

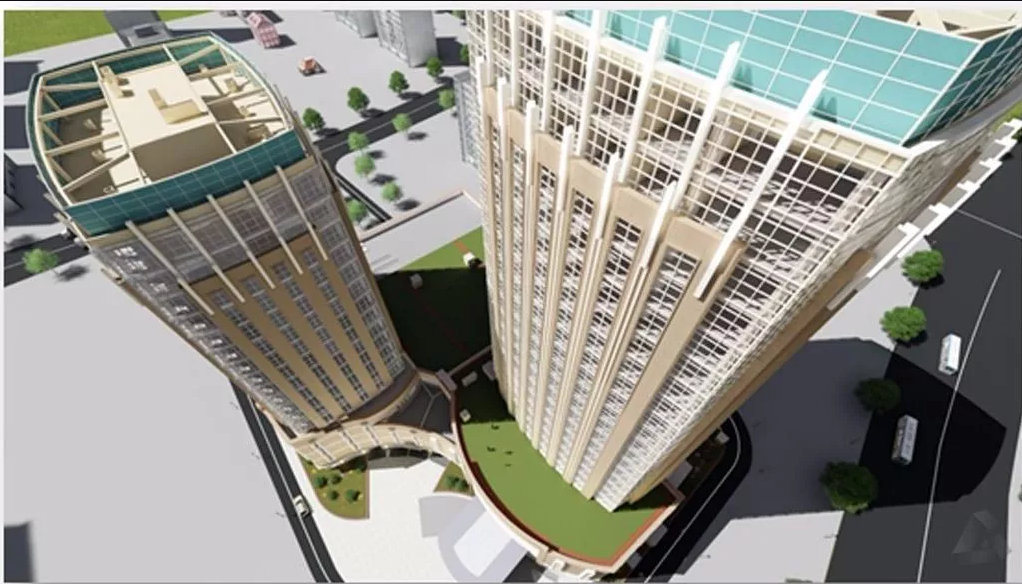

    土建模型

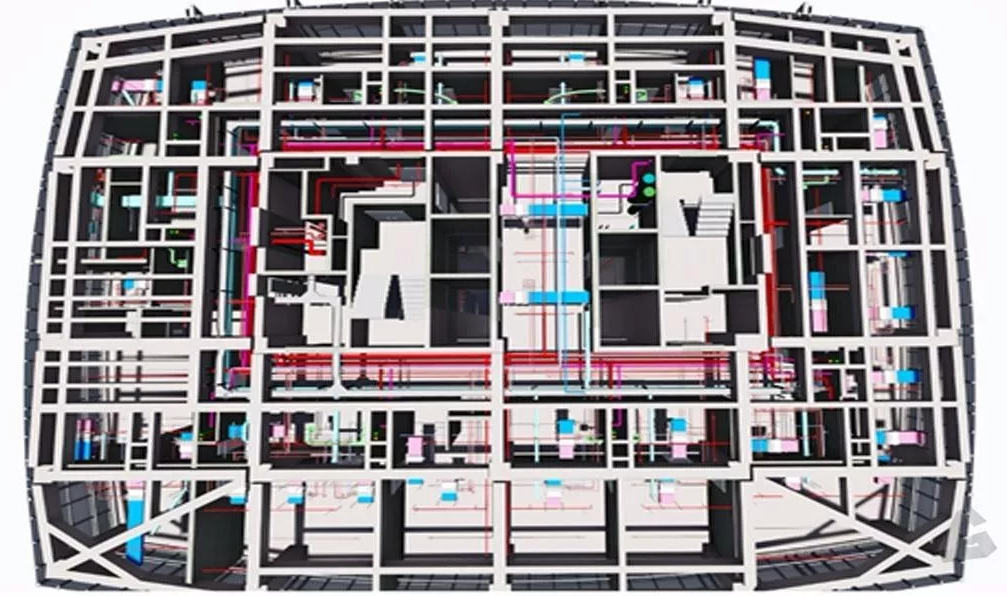

    地下室机电模型

    地上部分机电模型

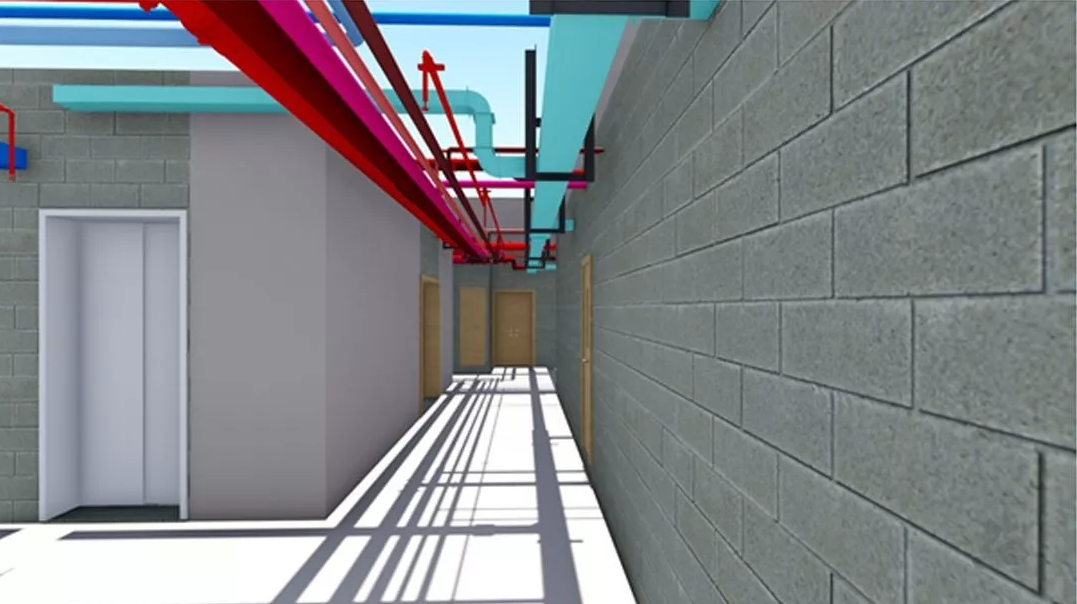

    走廊机电排布

    2、发现设计图纸问题，及时形成释疑单并解决问题。

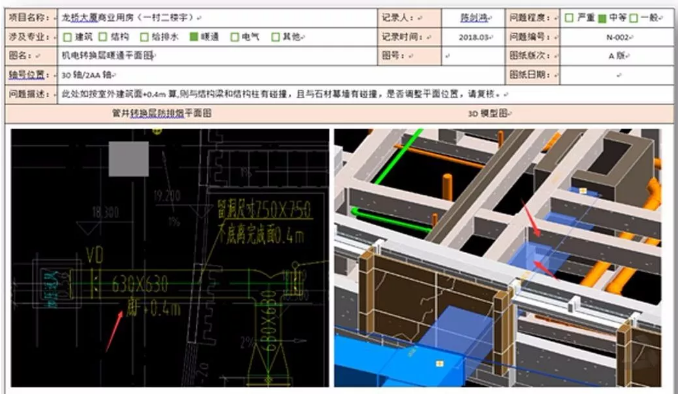

    图纸问题释疑单

    3、结合碰撞问题，与现场对接，确定最优管线综合布置，减少材料及返工，并形成各区域净高分析图，最后形成各专业深化图。

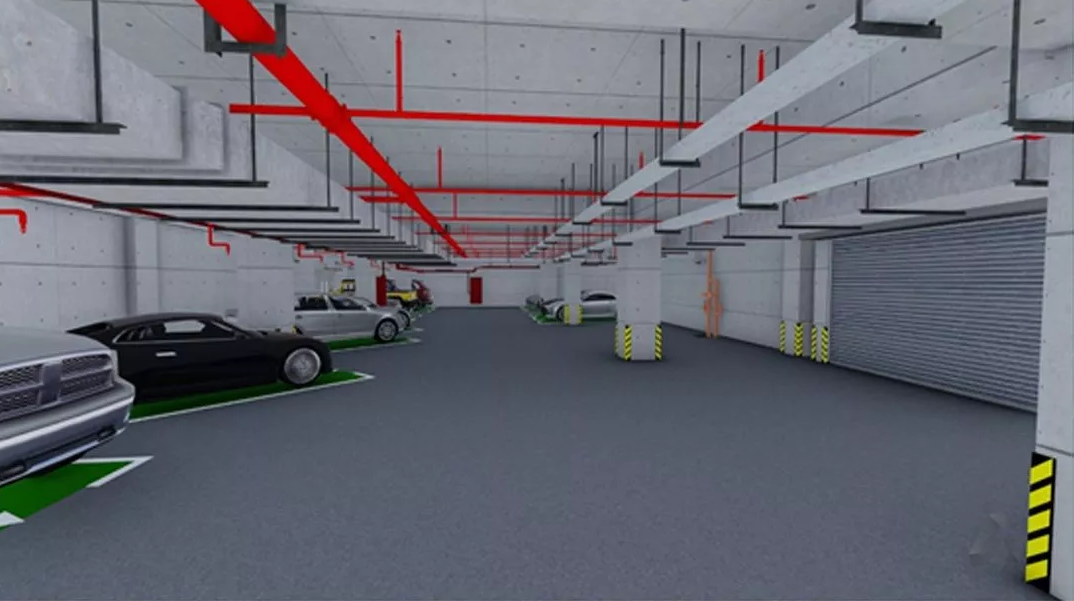

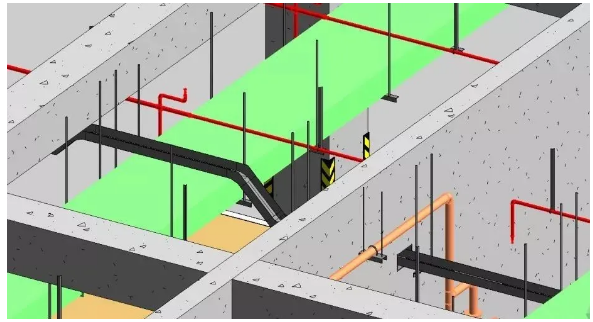

    地下室局部机电排布方案

    上部机电排布方案

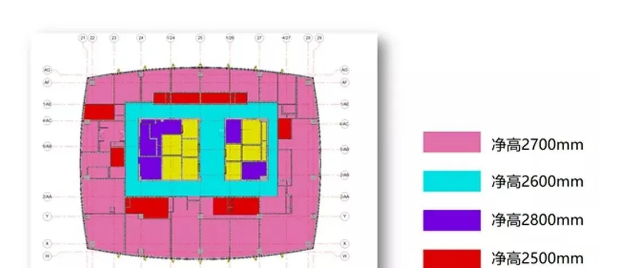

    1#上部区域净高分析

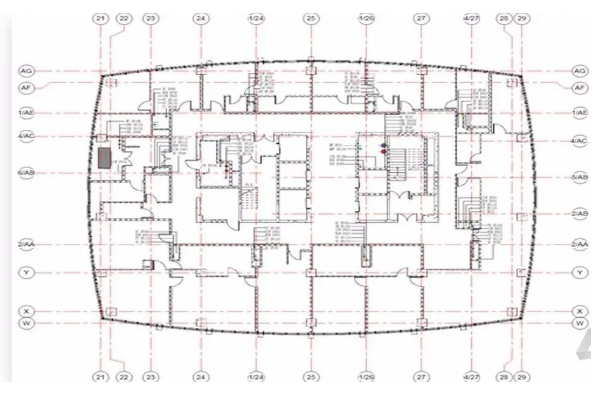

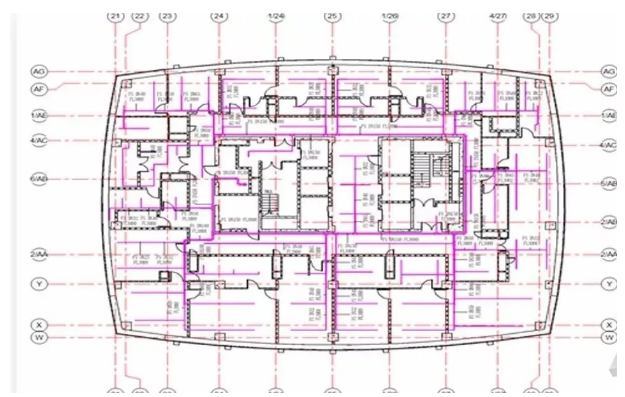

    喷淋平面布置图

    喷淋布置图

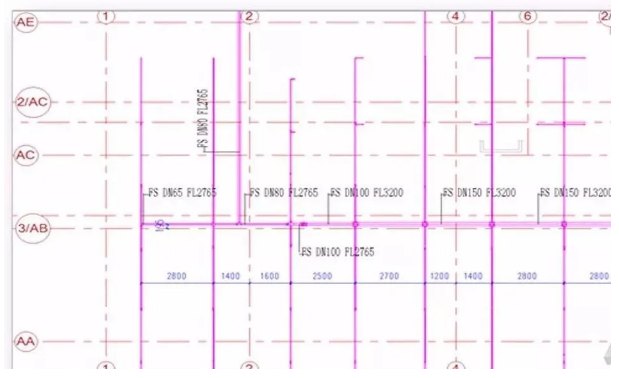

    给排水平面布置图

    地下室通风布置图

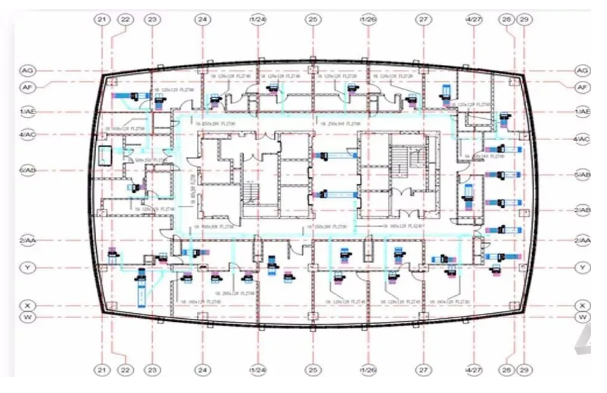

    暖通平面布置图

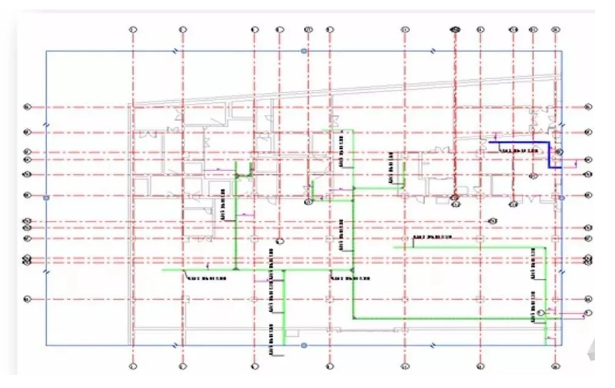

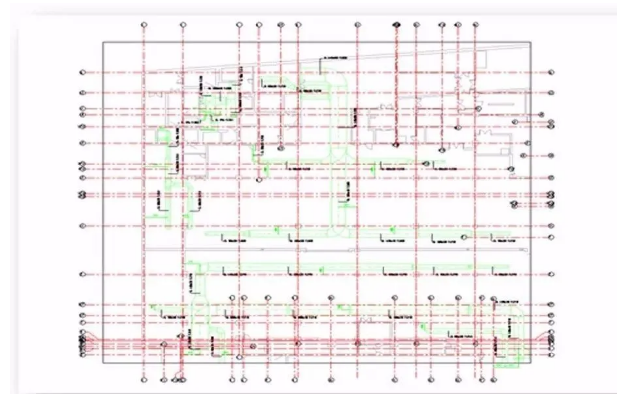

    地下室干线桥架布置图

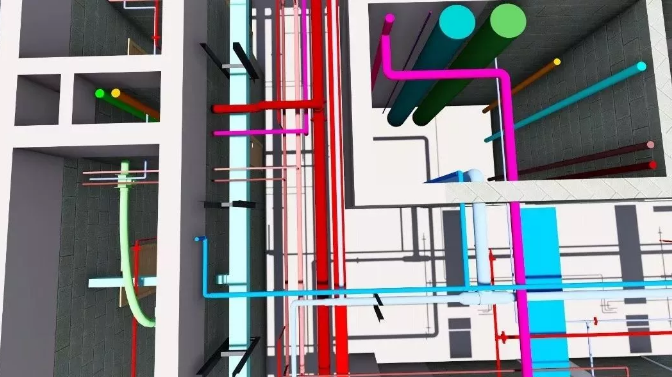

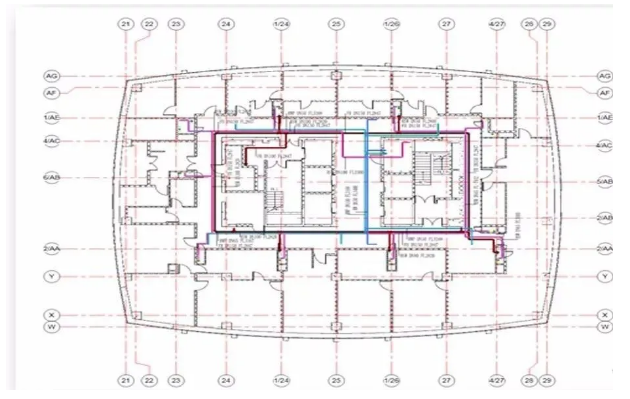

    综合立管平面布置图

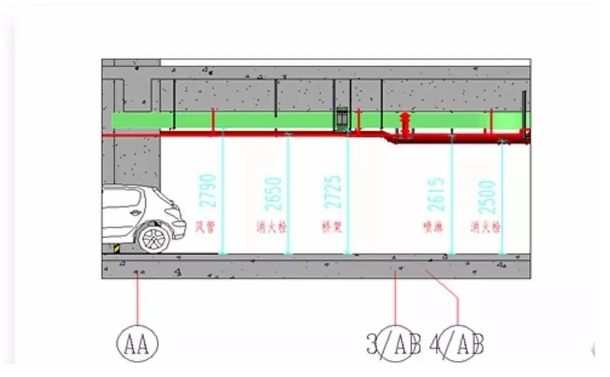

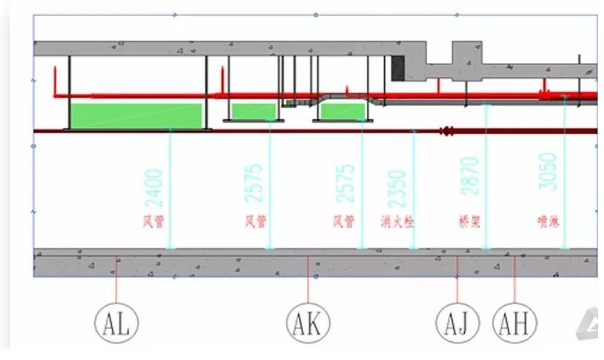

    重要节点剖面图1

    重要节点剖面图2

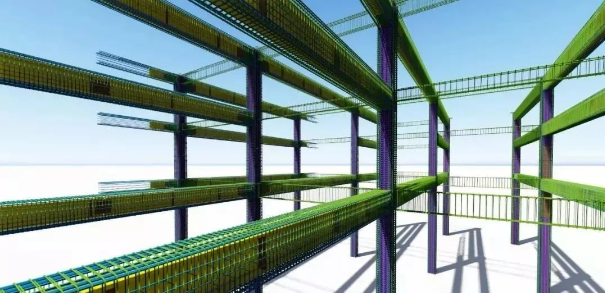

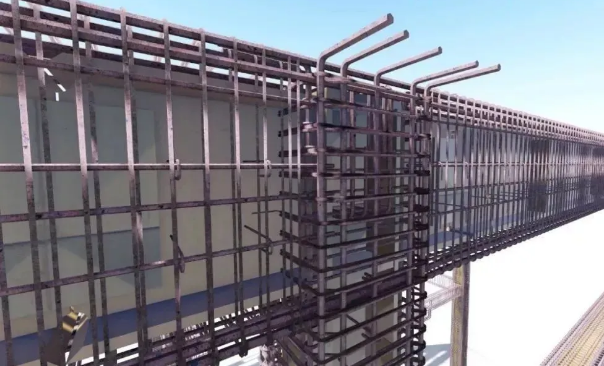

    4、钢构混凝土深化

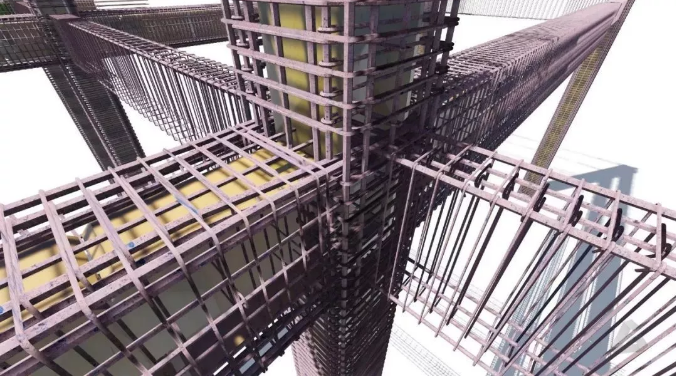

    局部节点

    局部节点

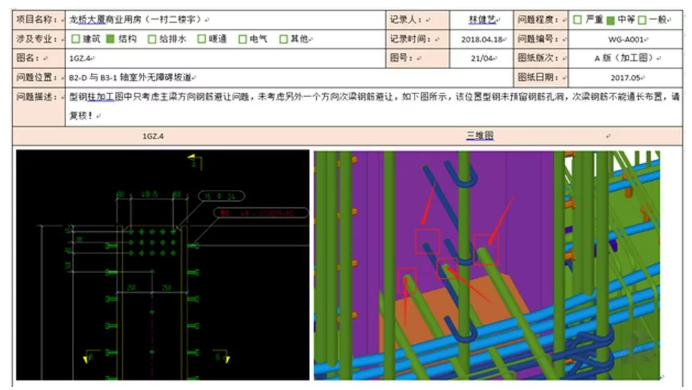

    钢结构与钢筋碰撞释疑单

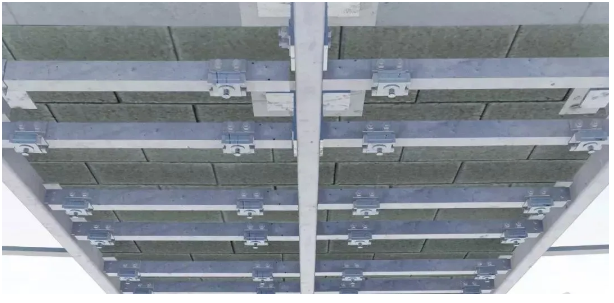

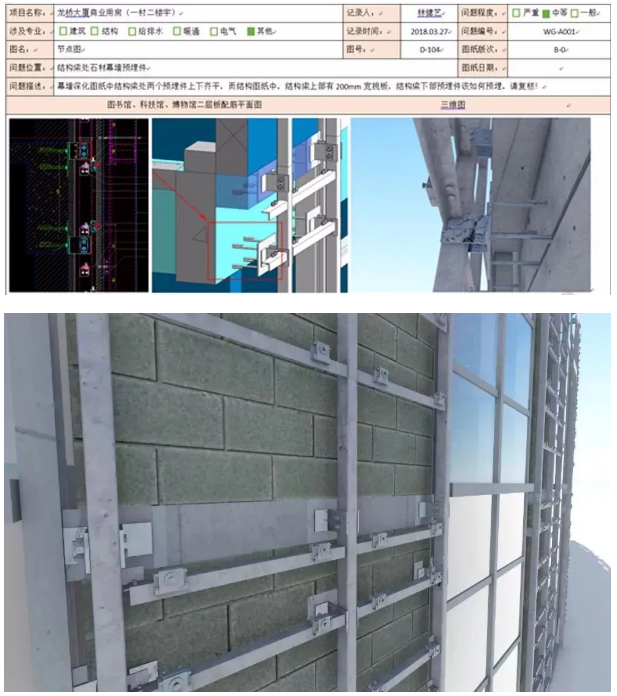

    5、对外幕墙进行建模，及时发现问题点，优化幕墙预埋件

    局部节点

    局部节点

    五、总结

    公司在BIM技术应用上，不仅局限于机电管综方面应用，也在不断积极探索幕墙深化、钢构深化、装配式等BIM技术应用，旨在为项目提高生产效率、降低成本、缩短工期、保障项目质量。
