（1）整体架构

以BIM技术管理经验为依据，FFIM全生命周期、全方位、全要素的三大管理理念以及基坑工程不同于一般建筑工程的项目特点与需求，以建筑领域各大基本框架为指导，确定了基于BIM的基坑工程信息化施工管理平台整体架构。通过数据的访问调用，充分利用前期设计阶段整合的模型信息，在此过程中将建筑产业链各环节关联，进行集中合理的管理，方便施工过程及后期使用过程中的项目管理。由此构建的项目级专项管理平台可成功应用于项目的设计、施工、过程控制、监测管理中。

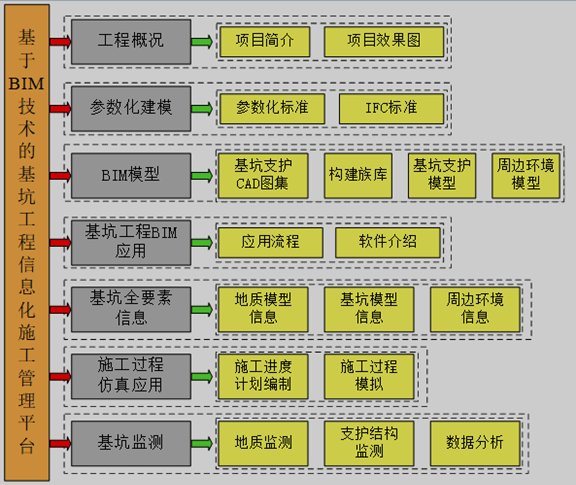

基于BIM的基坑工程信息化施工管理平台整体架构，如图所示。

（2）平台开发流程

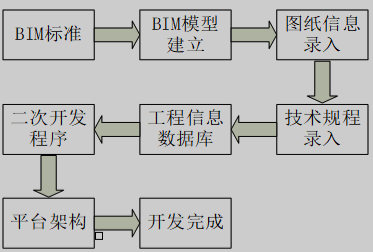

它的开发涉及到多学科的交叉应用，融合了BIM、虚拟现实、数据库开发和软件编写开发等五大技术。以下是平台开发具体流程，如图6.3-36所示。

以其项目管理需求为依据，结合基坑复杂繁琐的难点，以BIM标准为依托，进行BIM模型的建立，将图纸信息、技术规程录入工程信息数据库，对BIM技术进行二次开发，实现一体化管理平台的创建。

（3）主要功能

基于上述BIM技术的FTIM整体架构，确定了平台的主要功能。由于基坑工程的关键性，在此主要介绍其可视化动态监测的内容和具体实施方式。

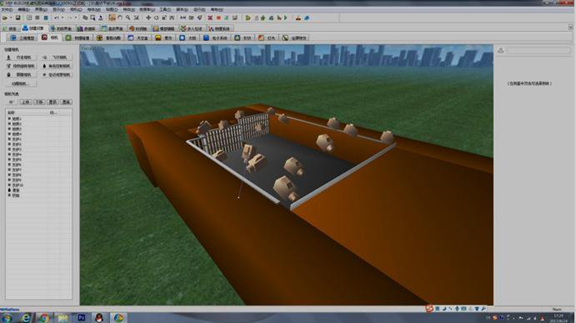

①以实际监测点布置平面图为基础，在3D基坑模型中设立监测点，通过设立的监测点来监测基坑各个部位；

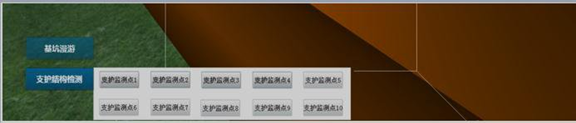

②对基坑支护结构的每一个监测点设置一个监测按钮，通过这个监测按钮可以迅速查看每一个监测点；

③设置基坑监测整体布局按钮，通过这个“基坑监测”按钮可以查看地质、支护结构的各个数据，并进行分析；

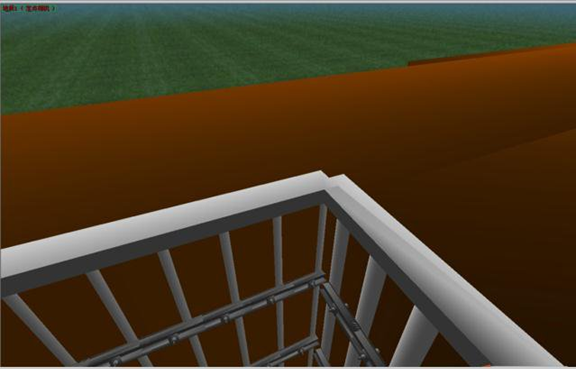

④通过某一个监测点按钮打开该监测点可以看到监测点的变形；

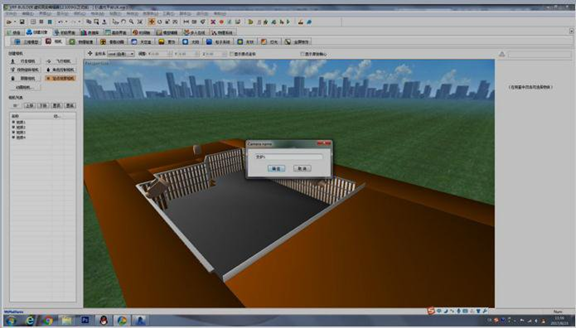

⑤切换相机，对基坑监测点进行参数设置；

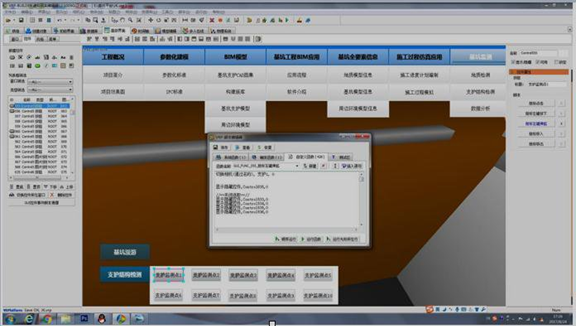

⑥通过设置，可以将顶部和底部的一些菜单隐藏起来；

⑦对每一个监测点进行布置，形成一个完整的基坑监测模型，通过对监测点实时监测，可以得到变形色阶云图，实现5D监测；
