1.砌体工程深化

利用BIM技术对建筑复杂部位的墙体的组成进行拆分演示，使施工人员更好的了解墙体构件和构造形式，方便施工交底，并对工程验收提供依据。使业主清楚了解工程的构造特点，将各面层及最后的效果直观的展现。

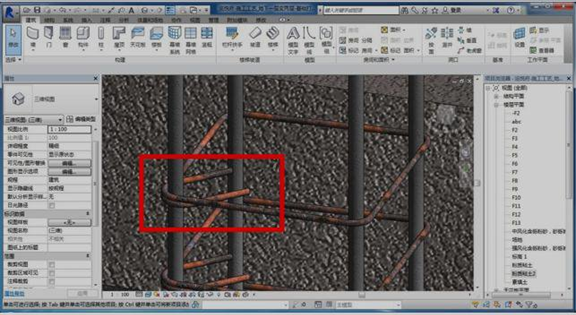

2.钢筋节点的深化

对钢筋部分的接头及连接节点处进行深化，将钢筋的排布形式进行直观的展示，并将钢筋的相关数据进行集成，并可出具相关的明细以方便对数据的使用和对节点处的深化。

3.碰撞检查及不同专业的冲突检测

设备管线碰撞等引起的拆装、返工和浪费有时会造成成干上百万的损失。BIM技术的应用能够安全避免这种无谓的浪费。传统的二维图纸设计中，在结构、水暖电等各专业设计图纸汇总后，由总图工程师人工发现和解决不协调问题，这将耗费建筑结构设计师和安装工程设计师大量时间和精力，影响工程进度和质量。由于采用二维设计图来进行会审，人为的失误在所难免，使施工出现返工现象，造成建设投资的极大浪费，并且还会影响施工进度。

应用BIM技术进行三维管线的碰撞检查，不但能够彻底消除硬碰撞、软碰撞，优化工程设计，减少在建筑施工阶段可能存在的错误损失和返工的可能性，而且优化净空，优化管线排布方案。最后施工人员可以利用碰撞优化后的三维管线方案，进行施工交底、施工模拟，提高施工质量、同时也提高了与业主沟通的能力。

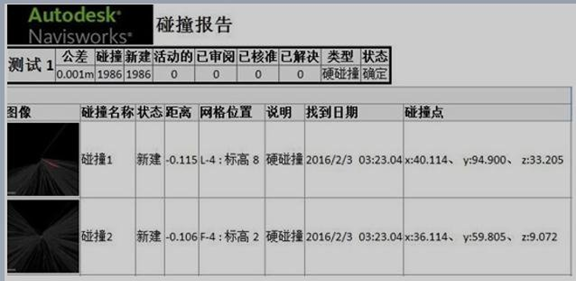

建立三维BIM模型，可以很好的对不同专业图纸的进行校核，检测出有问题的部位进行及时的反馈，以避免图纸的错漏对施工的影响，出具碰撞检测报告。

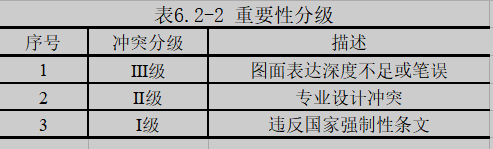

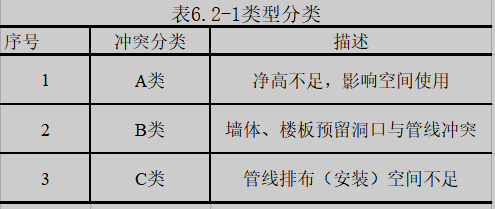

利用BIM模型的三维可视化查找机电集中内的碰撞问题。通过优化管线排布解决碰撞问题并可指导现场施工，提高工程质量，减少材料的浪费。整合模型后，根据检测任务的需要，选择系统内不同的模型构件、类型或范围，对待检模型进行内部碰撞检测，导出碰撞报告，进行类别筛选分类。如表6.2-1和6.2-2所示。
