近些年，BIM技术作为整个建筑业中一项通用的设计工具，已经受到了业内的青睐。

    一、施工场地管理的应用

    BIM技术能够将施工场内的平面元素立体直观化，帮助我们更直观的进行各阶段场地的布置策划，综合考虑各阶段的场地转换，并结合绿色施工中节地的理念优化场地，避免重复布置。

    1、场地模型初步建立

    根据标高方格网导入地形，提前策划整个现场的道路标高系统、排水系统、塔吊、施工升降机等其他临建设施的布置位置。

    2、企业标准族库的建立

    场内临建元素建立标准化族库，族库内所有元素形成详细做法，统一标准，提高场地布置效率，也能在前期临建施工时更直观的指导现场施工。

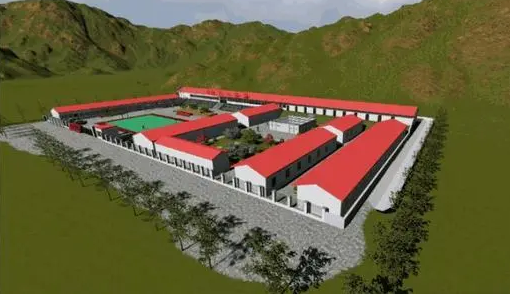

    3、施工总平面图布置

    相对比二维平面施工布置图，三维施工布置图更直观，更符合施工真实情况。

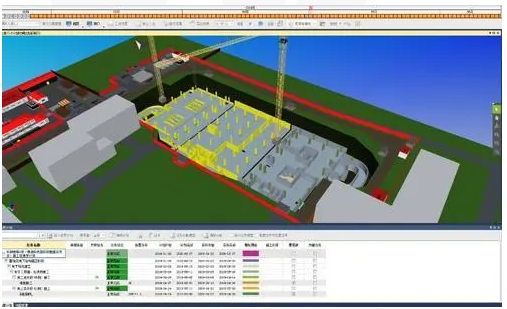

    4、施工阶段场地动态管理

    在绿色施工中分施工阶段对场内布置进行提前策划和转换预演，找出最优布置方案，提高场地使用效率，减少二次布置所产生的费用。同时可以利用软件统计功能将临建工程量自动生成，减少算量工作。

    5、施工现场危险源辨识

    安全总监、安全管理人员通过BIM模型预先识别洞口，将更多的时间用于安全风险的评估与措施的制定，提前在模型中进行安全防护，将防护栏布置完善。

    二、施工图审查的应用

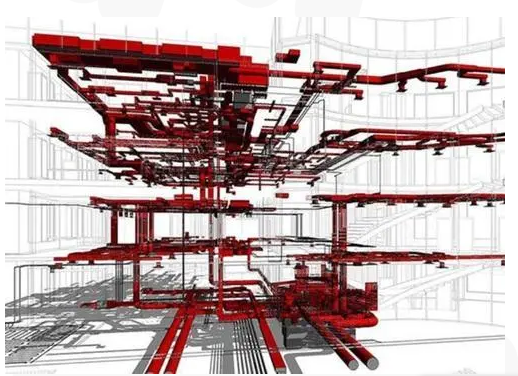

    碰撞检查是BIM非常实用的功能，本次讲解将以用Navisworks的ClashDetective工具模块在一个真实的项目中碰撞检查在施工图审查中的作用。

    1、碰撞检查

    示例项目为一个地下一层的地下室车库的BIM模型，在利用核心建模软件Revit建模的时候遵循了一定的建模规则，分为了建筑Architecture、结构Structure、（消防、暖通）设备MEP几个专业;在Navisworks平台中进行了合并。

    2、三维审图

    三维施工审查较碰撞检查需要人工对BIM模型进行校审，可利用测量工具和批注工具对施工图发现的问题进行标注。

    三、深化设计的应用

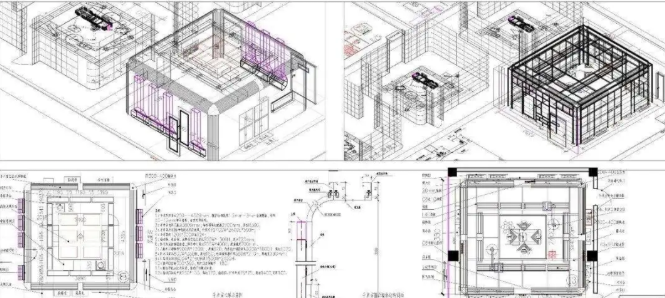

    深化设计是利用BIM三维可视化功能，对复杂的技术节点利用科学的手段进行深化，使得整个技术节点具备可操作、可协调、可沟通。

    四、质量管理的应用

    BIM实现质量管理主要通过连接的方式，可以以照片、合同文本、网页等多种形式整合到Navisworks平台中。

    1.前期准备，团队分析。

    首先，管理人员转型BIM首先就要有满足项目需求的软件和设备，再而对团队自身的条件进行分析，取长补短，对工程项目进行分析，找出需求点，来做为切入。

    2.理清概念，制定标准。

    BIM（BuildingInformationModeling）即建筑信息模型，BIM不是一个软件，而是一个概念，而软件只是实现BIM的工具；当然在使用工具之前，施工管理人员必须拥有一套合适的标准，因此基于需求，需开发应用流程或功能平台，相关人员参与培训，制作操作手册。

    3.通过BIM技术制定施工策划及总平面布置

    施工管理人员可以结合BIM在施工前通过BIM技术绘制3D现场综合平面布置，3D模型结合施工现场实际尺寸，立体展现施工现场布置情况，合理进行施工平面布置和施工交通组织，避免现场混乱；同时为高空安全吊装提供数据。
