关于Revit柱缩进的连接方式介绍

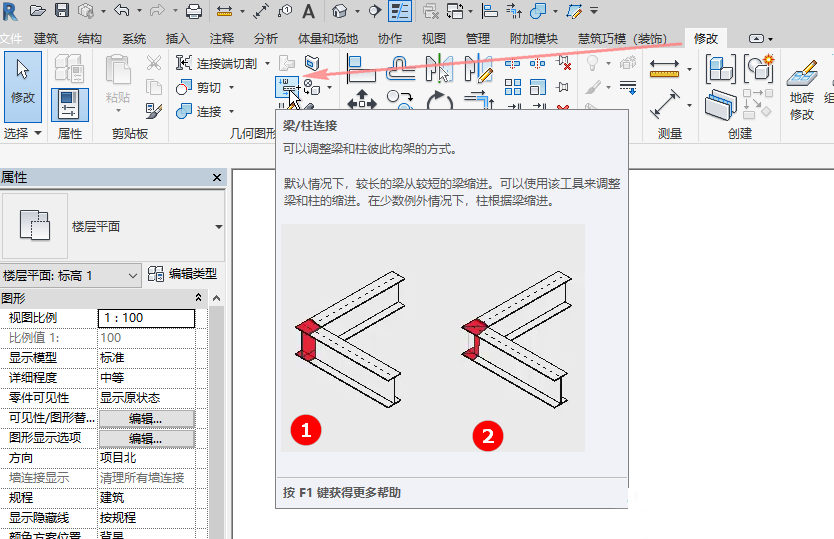

可以使用“梁/柱/连接”工具来收进和缩进柱。
除了下列规则以外，柱与梁在默认收进和缩进设置方面起相同的作用。
柱从梁缩进，但不能彼此缩进。 梁在柱顶部连接时，将与柱共同形成框架。
您不能在梁与柱之间斜接。
多根缩进梁与柱共享连接时，它们将与柱共同形成框架。 但是，如果将柱缩进，则最短的梁将延伸并搭接到连接中的其他梁。
当梁搭接到柱时，符号线将从其端点向外延伸一个缩进距离。
父主题：修改框架图元缩进
关于边界框
关于框架图元造型操纵柄
关于梁到梁的缩进
关于梁到柱的连接和缩进
关于梁到墙的缩进
关于支撑和桁架缩进
有关结构框架图元的符号表示法
修改连接中梁端点几何图形的对齐参考
