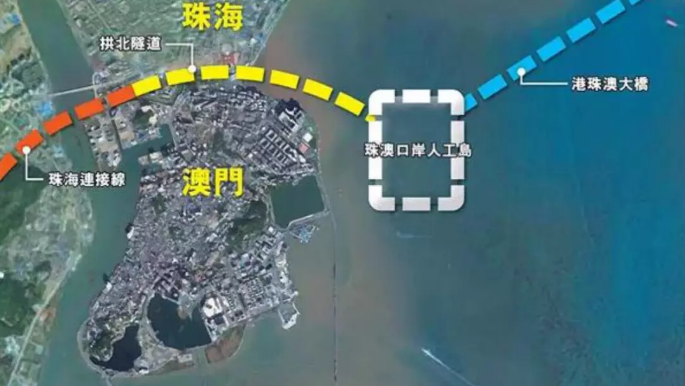

    港珠澳大桥澳门口岸填海工程于2009年开工建设，工程填海造地总面积近220万平方米。澳门口岸建成后将作为粤港澳三地经济发交流的重要枢纽。丽贝亚国际公司机电事业部于2017年1月份正式承接澳门口岸境内停车楼项目机电总承包：机电设计、全专业BIM设计（建筑、结构、机电、智能化、装饰）、机电施工。国际公司机电设计和施工团队于2018年8月完成维保工作，正式移交澳门政府。

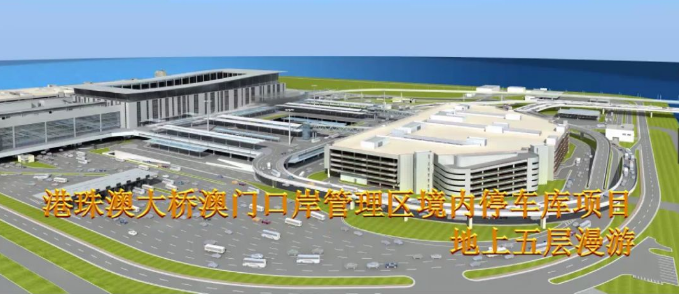

    一、BIM技术设计应用

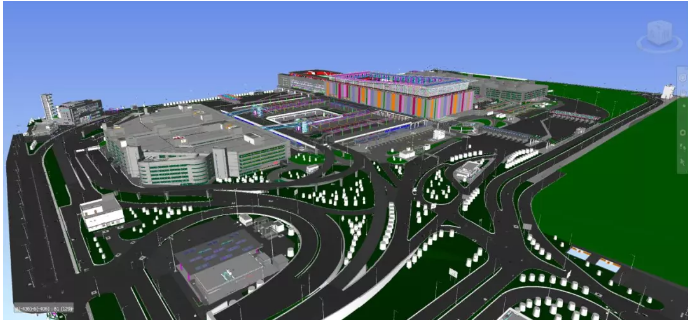

    为赶上大桥整体建设进度，澳门口岸项目施工现场最高峰时有一万多人同时施工，上百个环节同时平行开展施工造成的交叉作业及工程碰撞是另一个巨大挑战。为解决这一问题，项目引入了BIM管理系统，通过数字信息仿真模拟建筑物所具有的真实信息和三维建筑模型模拟现场交界面施工，有效解决了各标段之间驳接、专业之间碰撞问题。为项目施工全过程提供有力的技术支撑，确保了工程施工质量、降低施工风险，使得项目安全可靠完成，项目有以下特点：

    (1)采用澳门标准设计、施工，承建方需要负责图纸的深化设计工作,BIM模型精度要求高，模型需配合项目达到后期运维阶段;

    (2)建设工期极为紧张，合同工期仅390天，因此施工阶段的深化设计、施工过程管理、进度管理是项目管理中的关键因素;

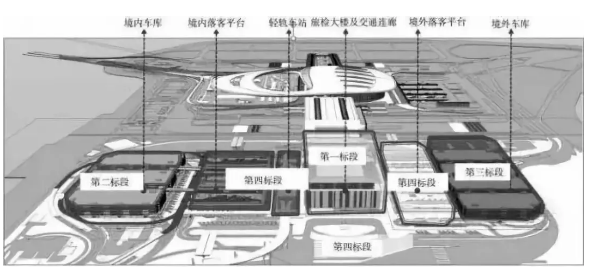

    (3)项目各施工交界面，相互重叠，施工组织复杂，需要在施工实施前期就要考虑到施工交界面的问题;

    (4)项目世界瞩目，在建设中要用多元化、可视化的技术措施推进施工、展示施工效果。

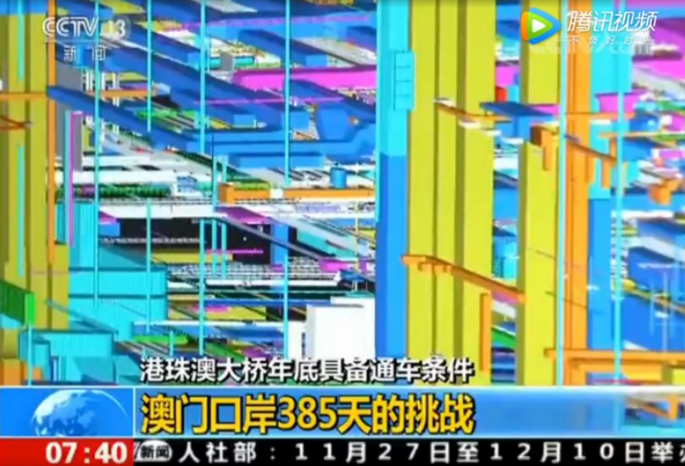

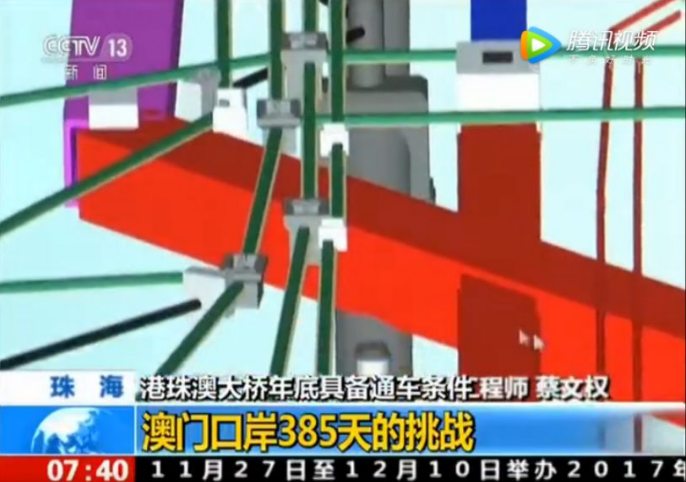

    2017年11月28日，央视记者探访港珠澳大桥澳门口岸管理区项目的项目情况和BIM技术应用进行了两段专题报道，在央视CCTV13频道的<朝闻天下>栏目播出。

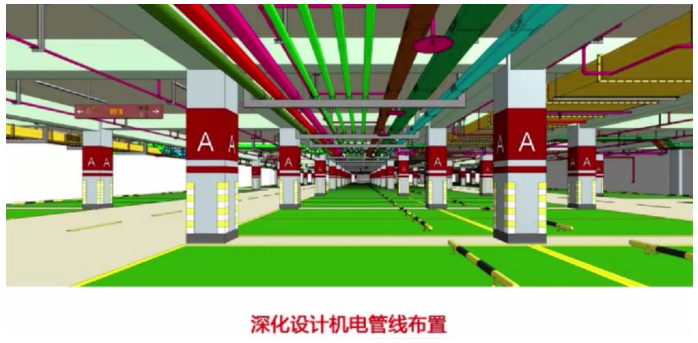

    机电（暖通、给排水、电气、智能化）设计主要通过链接的方式进行MEP各专业、MEP与结构、装饰的碰撞检查和管线设计，在满足施工工艺的前提下，通过BIM技术对各系统管线进行综合设计，以满足各功能分区的净高要求，最终输出管线平面布置图和剖面图，并将深化模型提交给机电施工组进行支吊架深化，用以指导机电安装。

    1、辅助图纸会审

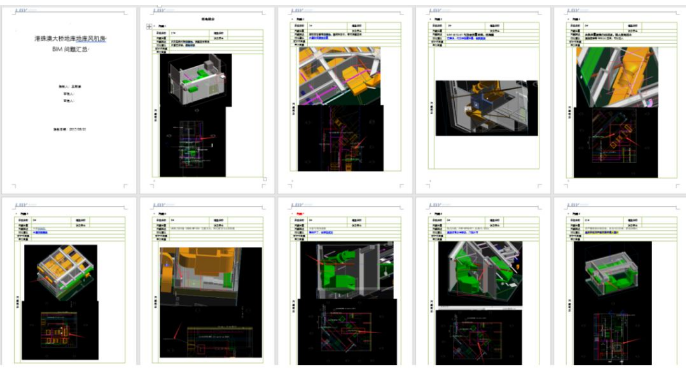

    通过三维BIM模型，排查图纸问题，形成问题报告并反馈给设计方，在施工前得以解决。

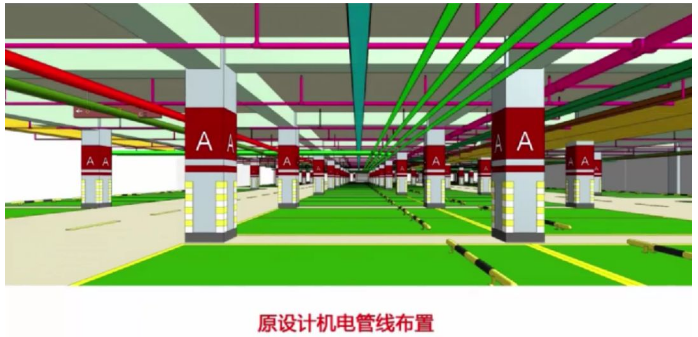

    2、机电管线深化

    通过Navisworks碰撞功能，自动检查机电管线净高是否满足设计要求，对于复杂部位小管线净高则通过手动测量检查。

    机电各专业模型通过Revit单独建立及优化后，再导入（Navisworks）集合同时进行综合优化。

    采用这种优化方式后，效率翻倍，优化实现全局性和零错误率并在优化完成后指导现场施工。

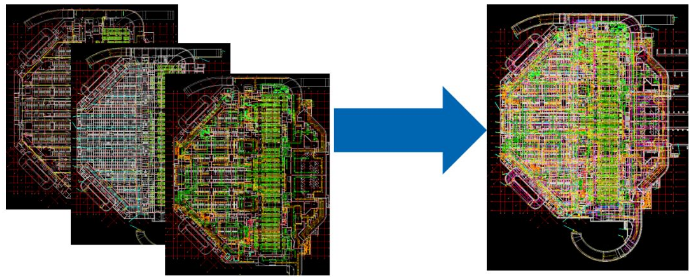

    模型整合后，对综合模型进行碰撞检查，根据碰撞检查结果及时对管线进行调整深化。

    3、综合支吊架的应用

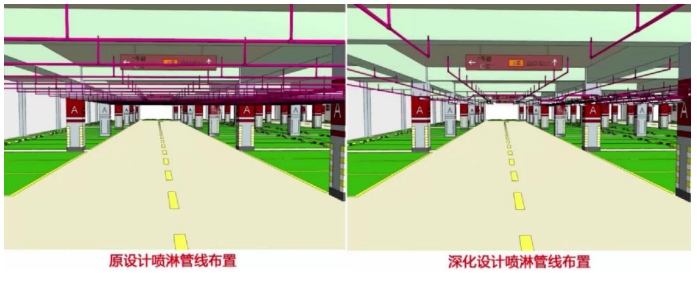

    设计团队在机电BIM管线深化过程中，要求在满足各专业规范及现场施工要求的前提下，力求多采用综合支吊架，做到简洁、美观、经济。

    4、工程量统计分析

    通过Revit明细表功能，自动统计各构件工程量。

    5、工程量导入算量软件专业分析

    在原有的BIM技术模型基础上，通过结合广联达算量软件实现工程量统计，节省在算量软件中重复建模的工作量，争取在技术模型向算量模型转换的应用中总结团队经验。

    二、BIM技术在施工中的应用

    1、指导现场施工并配合出图

    设计图纸地下1层仅穿梁套管预埋达2000个以上，预埋的精确定位尤其重要，为避免二次开洞，团队在土建预埋前，快速建模、及时深化，模型经设计审核同意后，出具预留洞定位图，指导现场预埋施工。

    通过BIM模型，分专业导出CAD图纸，可清晰地示意管线位置及标高。对复杂截面进行剖分，对管线快速标注，形成剖面图指导现场机电安装。

    机电管综竣工图

    2、BIM融合其他新技术在施工中的应用

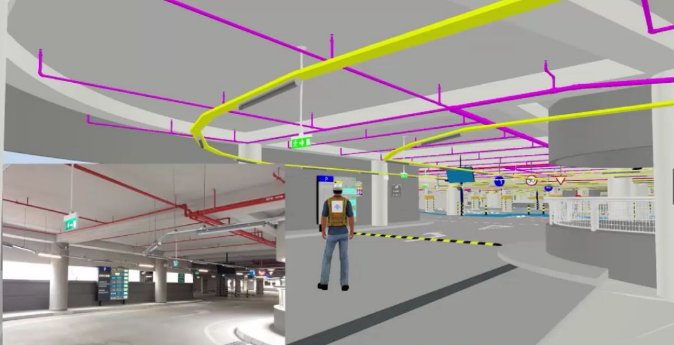

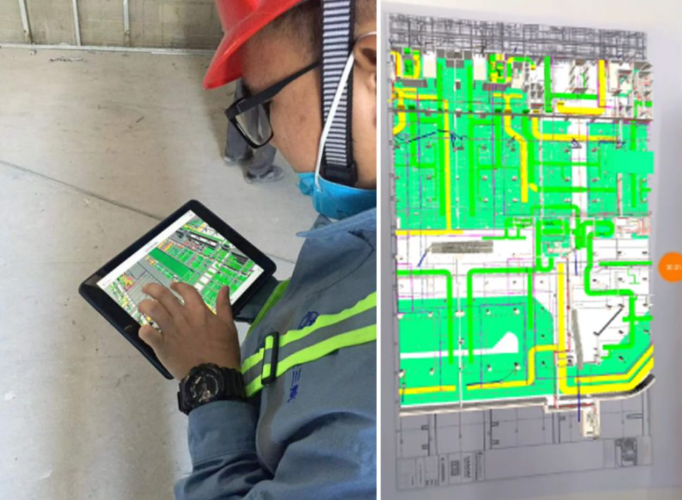

    在BIM模型基础上，加入施工现场的详细数据和资讯，结合总平图纸、航拍照片等技术，对于物料的合理摆放、临时排水工程、场地移交及施工交界面等进行模拟实施，选择最优方案，提高施工效率。此外，我方团队通过AR技术灵活将BIM模型渗透到施工的每一个环节。（以下视频有具体演示）本项目还为工程技术管理人员配备了IPAD，尝试了新型管理模式，通过IPAD利用模型的可视化对施工现场进行管理。

    港珠澳大桥澳门口岸工程运用BIM技术提前解决了土建、机电、装饰等各类碰撞问题；机电深化优化设计运用BIM技术后，节省大量设计时间；运用BIM平台，充分发挥协调作用，合理安排进度计划，工期大大提前。BIM技术的应用从根本上改变了传统设计及施工中的工作方式和工作流程，提升了项目整体的管理效能和管理水平。
