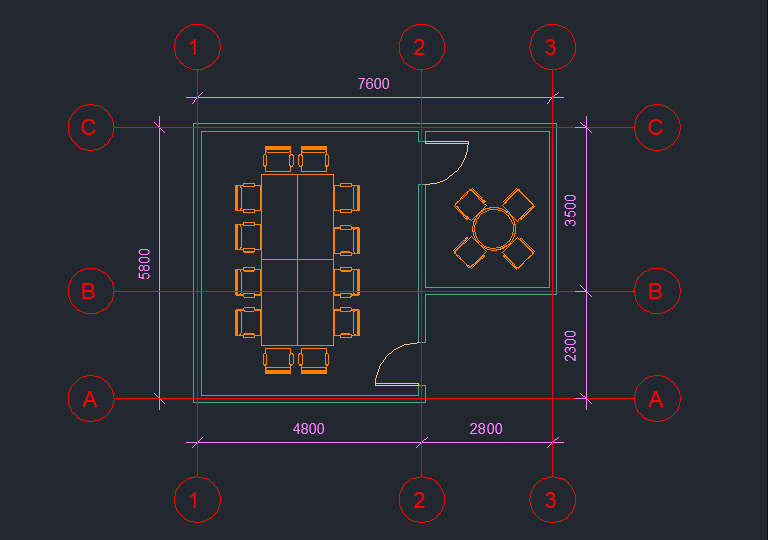

    在利用Revit模型导出CAD图纸的过程中，除了要考虑不同族类别、子类别与图层的映射关系外，还需要考虑导出的图元构建的颜色及样式，是否能够完整的按照模型本身或者按照设计师的需要来进行表达，而这其中又需要考虑到不同类别或者不同样式的构件，在导出之后，需要单独存放在某些图层中，例如某些房间、家具、设备、墙体、家具等。

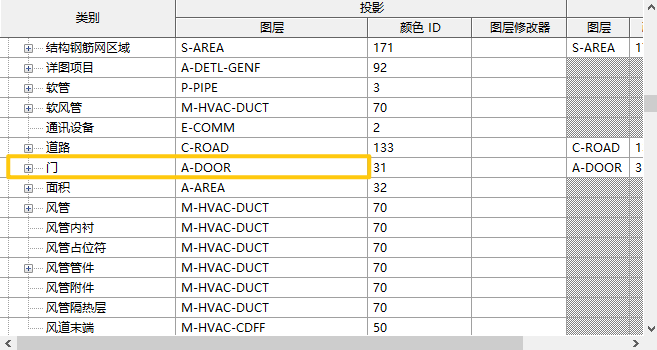

    这里有一个比较典型的例子，在Revit导出CAD时，Revit是通过类别与子类别来进行相关图层映射的，当具有相同类别构建进行导出时，所有构件均在同一图层，例如门，无论是防火门、人防门、普通门都会被映射到同一图层，但实际上我们可能需要将不同功能的门放在不同图层。

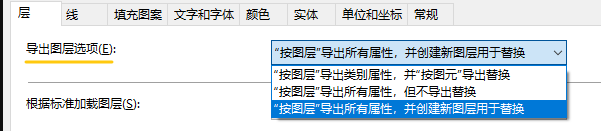

    同理，所有的墙体也会自动被映射到同一个图层，关于上述这点我们可以通过修改子类别的映射来实现，但除了修改子类别及映射来实现之外，还可以使用“导出图层选项”实现。

    选项一

    导出图层选项中的第一项：“按图层”导出类别属性，并“按图元”导出替换，这里是指在对当前模型进行导出时，具有相同类别构件会被放在同一图层，虽然所有构件都在一个图层，但并不意味着都具有相同的表达形式，所以该选项会保留在Revit中使用过“替换图形”功能的图元的表达样式。

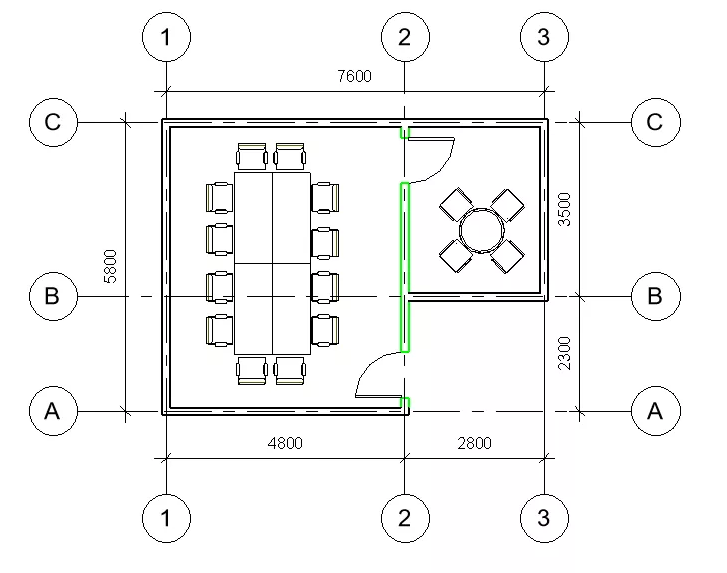

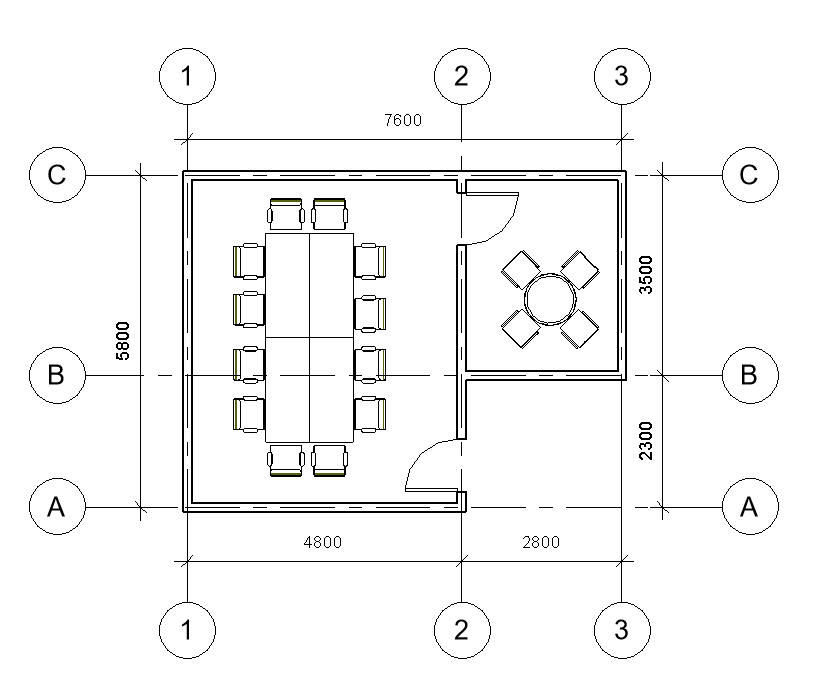

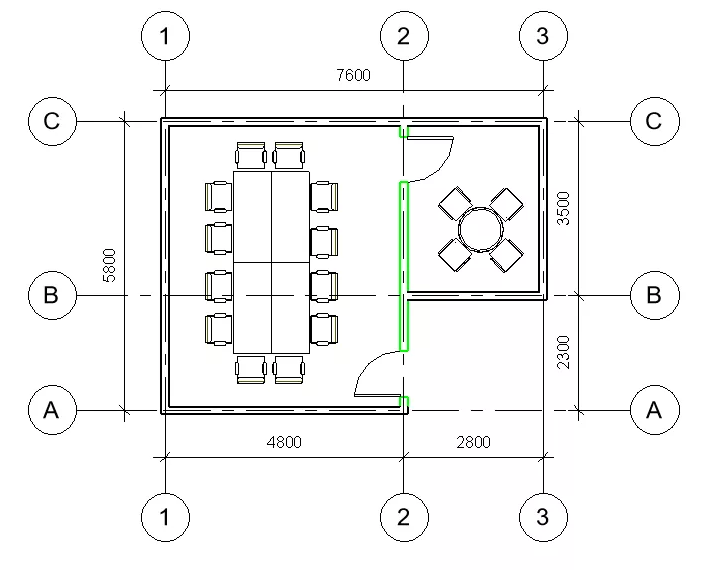

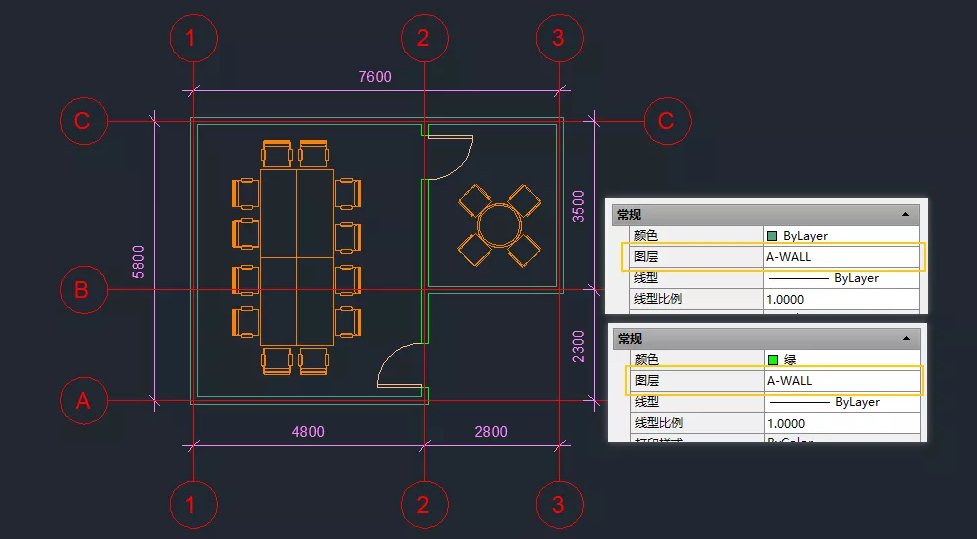

    以上图中的墙体为例，当使用“替换图形”功能修改其中某一道墙体的表达时，进行导出时，在所有墙体在一个图层的前提下，会保留当前修改墙体的表达样式。

    选项二

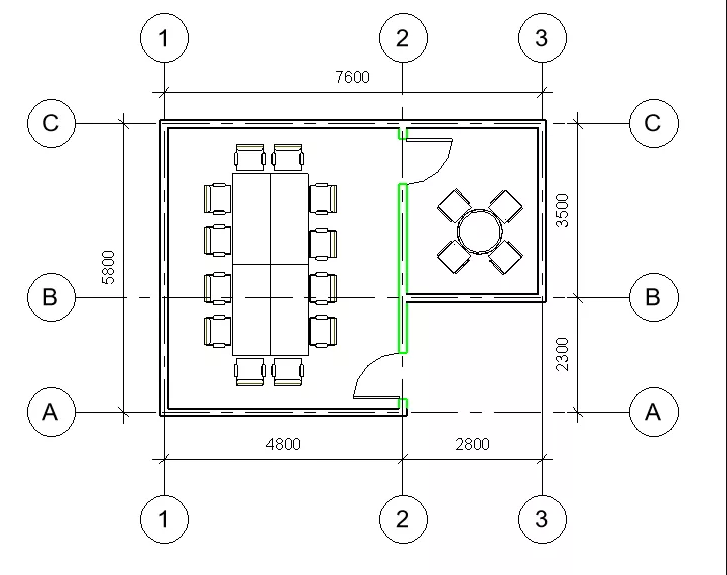

    导出选项中的第二个选项：“按图层”导出所有属性，但不导出替换，指的是不仅会把相同类别的构件放在同一个图层，同时也会忽略使用过“替换图形”的构件的表达，即保证所有类别的构件具有相同的表达。

    做过修改的构件会被忽略，强制表达成相同设定

    选项三

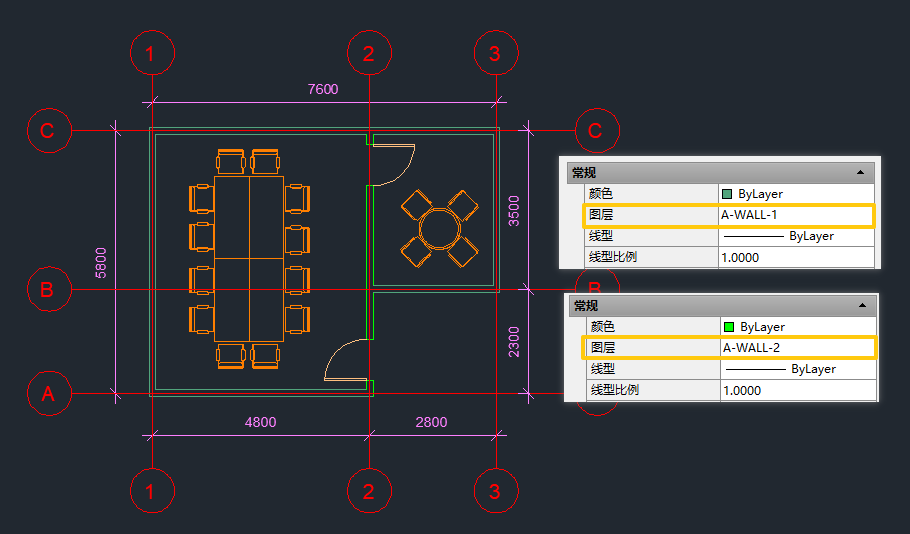

    导出选项中的第三个选项：“按图层”导出所有属性，并创建新图层用于替换，使用这个选项在导出时，使用过“替换图形”的构件将会保留其所作的更改，并会把这样的构件放在新的图层上。

    如果想要实现文章开头所说的，将不同功能的相同类别构件放置在不同图层的话，可以使用这个选项，但是需要注意的是，对于门、窗等构件，导出后默认是块，这些相同类别的块是在同一个图层，炸开后才能体现在不同图层。
