如何在Revit族中控制模型文字？
目前，对于刚刚开始接触Revit的朋友也许还不清楚如何在Revit族中控制模型文字？下面就为大家分析一下。

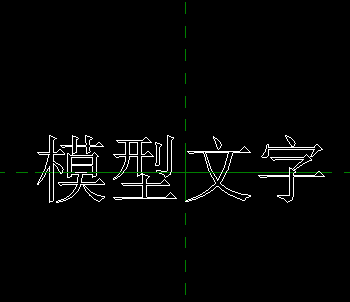

1、创建一个基于面的常规模型，绘制参照线。

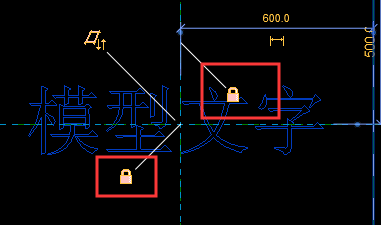

2、放置模型文字，并将模型文字与参照线锁定，水平方向与垂直方向都锁定，如图所示。

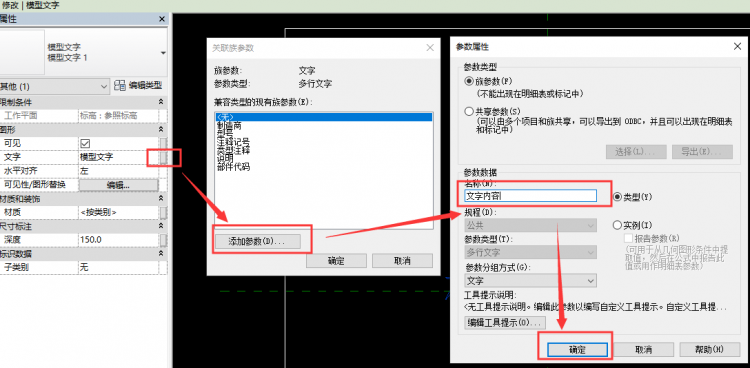

3、将文字添加参数，选择模型文字，在属性栏文字后方选择关联族参数，在弹出的对话框中点击参加参数，输入文字内容，如图所示。

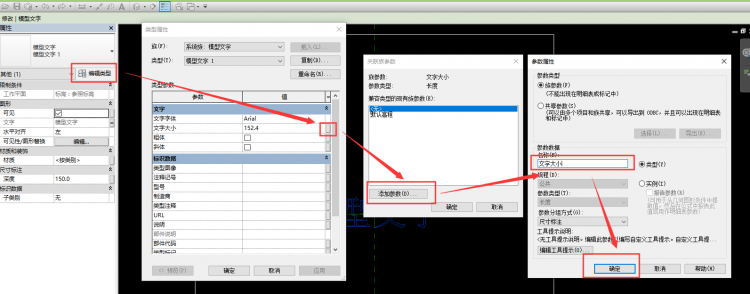

4、将文字大小添加参数，如图所示。
5、创建新的常规模型族文件，拉伸一个矩形。
6、将刚创建的模型文字族载入到新建的族文件中去，选择放置在面中，并锁定参照平面和模型文字族文件中的参照线，用来控制模型文字。

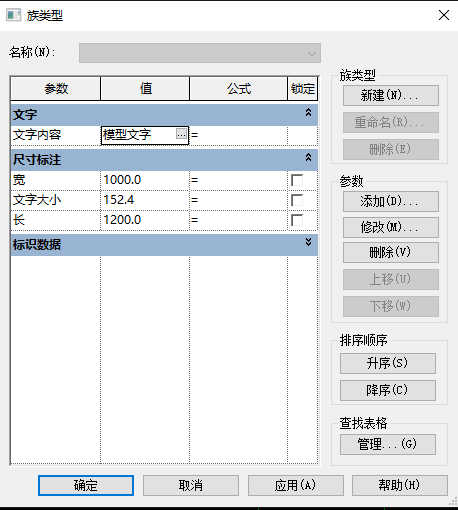

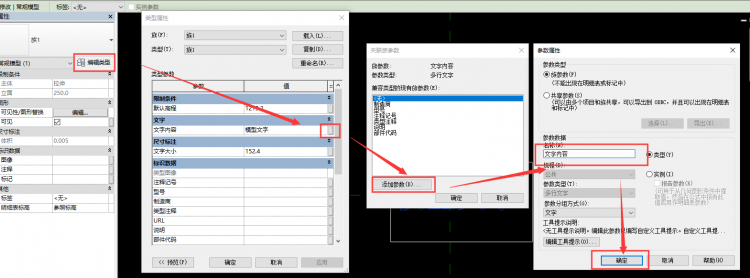

7、将模型文字族文件中的文字内容和文字大小参数关联到族文件中。
8、文字大小，可以输入公式，随着长宽的改变，文字大小可以改变。

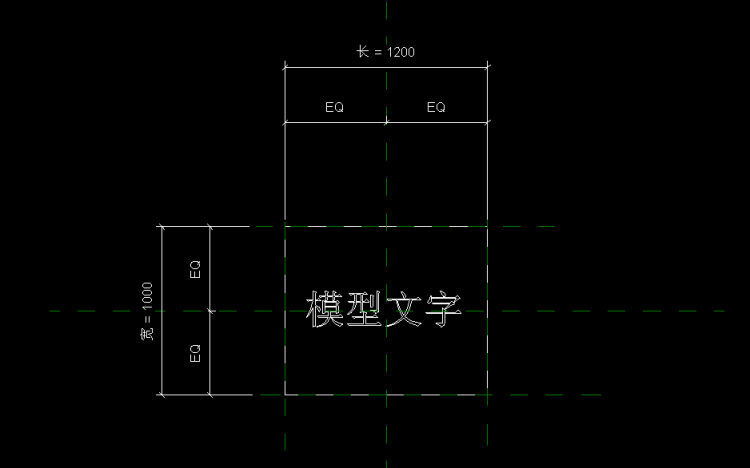

9、改变族的长宽尺寸，模型文字居中显示。
