在Revit中如何表达错层平面或夹层平面？
在Revit中如何表达错层平面或夹层平面？下面就来具体分析一下。

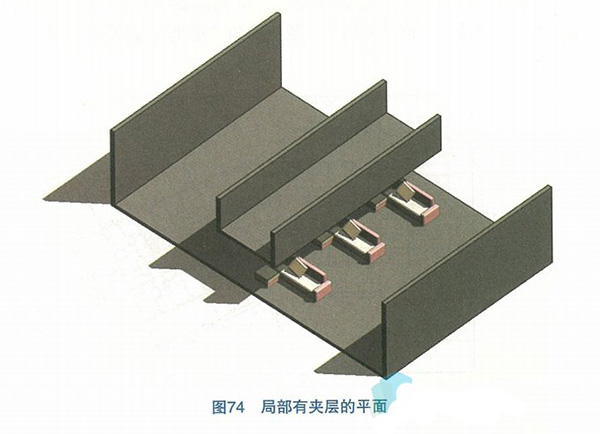

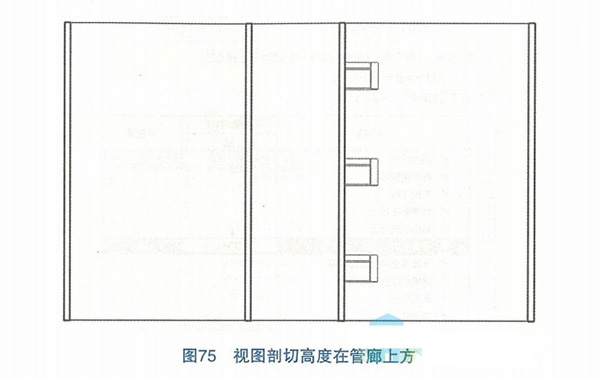

有时候平面会有局部的错层或者夹层，如果按照统-的视图范围设置，可能平面表达不能满足设计意图的要求，如图74示例，大空间上部有一一个设备管廊穿过，如果按照统一的视图范围设置，剖切高度在管廊上方，平面显示如图75所示，不满足表达要求。

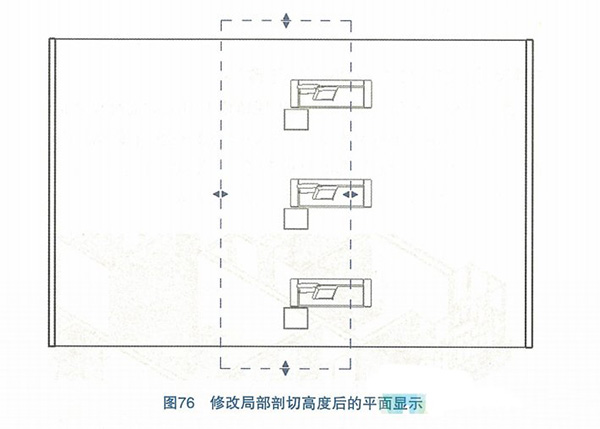

这时可使用Revit软件的“平面区域”功能，将视图的局部单独设定视图范围，以满足表达要求。具体操作如下:选择“视图>平面视图>四平面区域”命令，然后画出需要更改的区域范围，完成后这个平面区域有一个“视图范围”的参数，按需要设定该区域的视图范围即可，如图76所示。

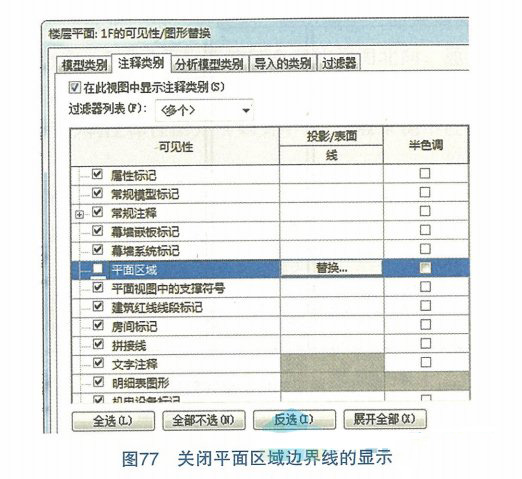

当然，一般情况下平面图里不希望看到这个平面区域的边界线，只需在视图的可见性设置里，将注释栏里的“平面区域”关掉，如图77所示。
平面区域经常还用来表达低窗的显示。当视图剖切高度高于窗顶时，平面上就不会显示这个窗。如果希望把窗表示出来，即可以按上述操作设定一个局部的平面区域，把低窗显示出来。需要注意的是，在一个视图里可以添加多个平面区域，这些平面区域可以共用边界，但不能交叉。
