文章来源：深圳工务署

    BIM（BuildingInformationModeling）技术是一种应用于工程设计、建造、管理的数据化工具，通过对建筑的数据化、信息化模型整合，在项目策划、运行和维护的全生命周期过程中进行共享和传递，使工程技术人员对各种建筑信息作出正确理解和高效应对，为工程建设各方主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用。

    为推动BIM实施管理人员共同进步

    全面提升BIM实施质量

    公众号今日起择期推出

    BIM应用系列推文

    结合项目特点

    深挖提炼BIM创新应用做法

    为行业提供相互学习、相互交流的平台

    今天，我们要介绍的是

    中山大学·深圳校区BIM应用情况

    1、项目概况

    /中山大学深圳校区项目效果图/

    ●地理位置：项目位于深圳市光明新区公常路以北，康弘路以东，羌下二路以西；

    ●用地面积：项目总用地面积近144.82公顷，总建筑面积约125万平方米；

    ●学位容量：校园主要规划建设满足“医、工、理、文”四大学科群办学基本条件的基础设施，可容纳两万学生；

    ●总投资估算：1013277.03万元；

    ●办学规模：本科生12000人，研究生8000人，共20000人。

    2、BIM应用概况

    项目由于建设周期长、参建单位多、管理难度大，施工作业面平面范围广，建筑群使用功能复杂，单体建筑分布多，机电管线综合深化设计难度大，施工环境与工况较复杂，安全风险源多，现场监管难度大，通过可视化交底、场地布置、管线综合优化、方案模拟、BIM算量等多项BIM应用，有效地提高项目管理水平和工程品质。

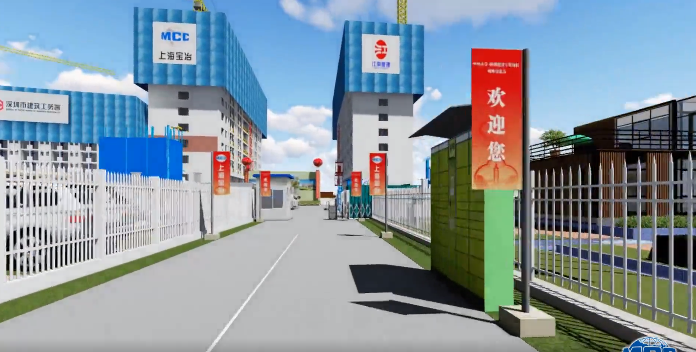

    01.施工阶段-VR引擎漫游展示

    以BIM模型为基础，结合VR引擎应用软件与编程，建立多源信息融合的交互式三维动态仿真应用。采用虚拟现实技术，建立三维动态仿真应用，方便业主与设计方、施工方交流。

    VR操作流程

    revit

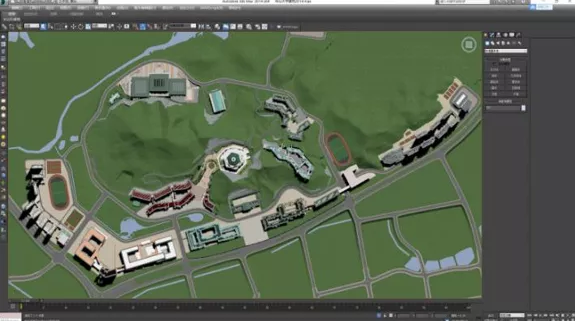

    3Dmax

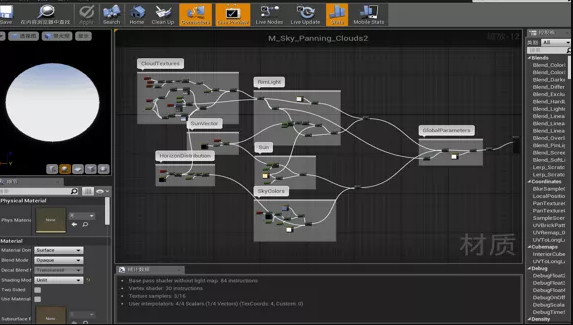

    编程

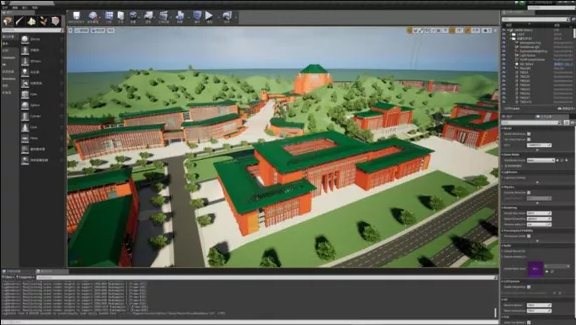

    VR引擎

    02.施工阶段-基于BIM的管线综合优化

    利用Revit对机电综合模型进行管线优化，综合分析管道净高、支吊架布置、安装空间及检修空间，出具满足施工的各专业BIM深化图纸，指导现场施工，减少返工，提高效率，提升工程质量。

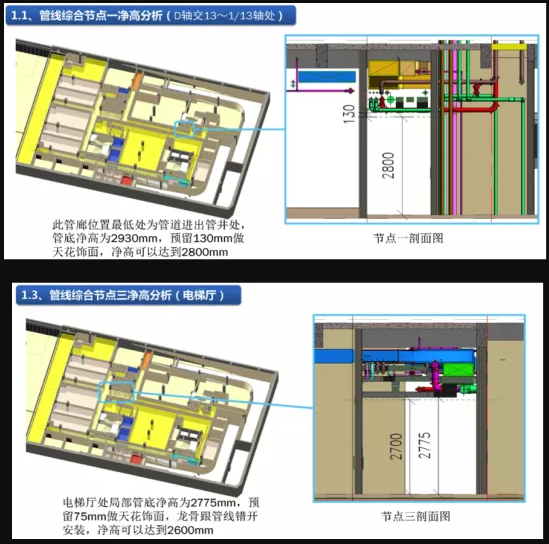

    /公共区域净高分析及优化/

    03.精装修阶段-基于BIM的室内装修深化

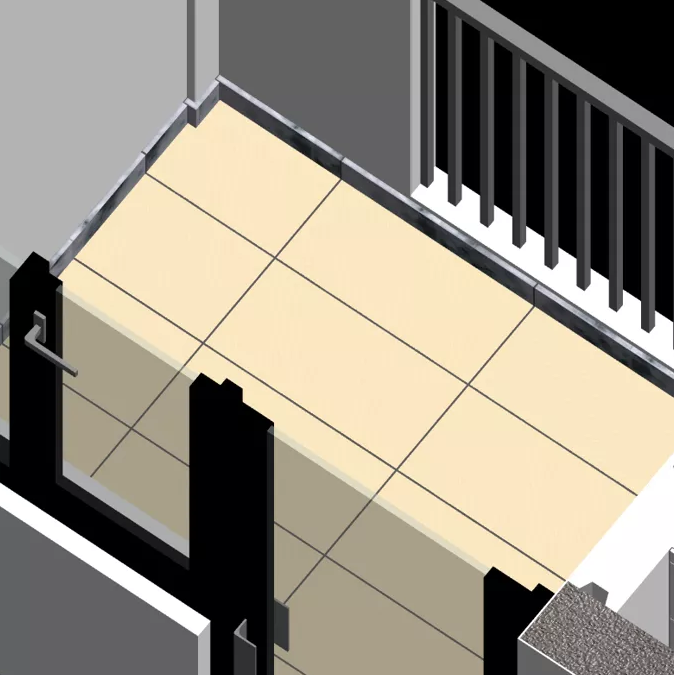

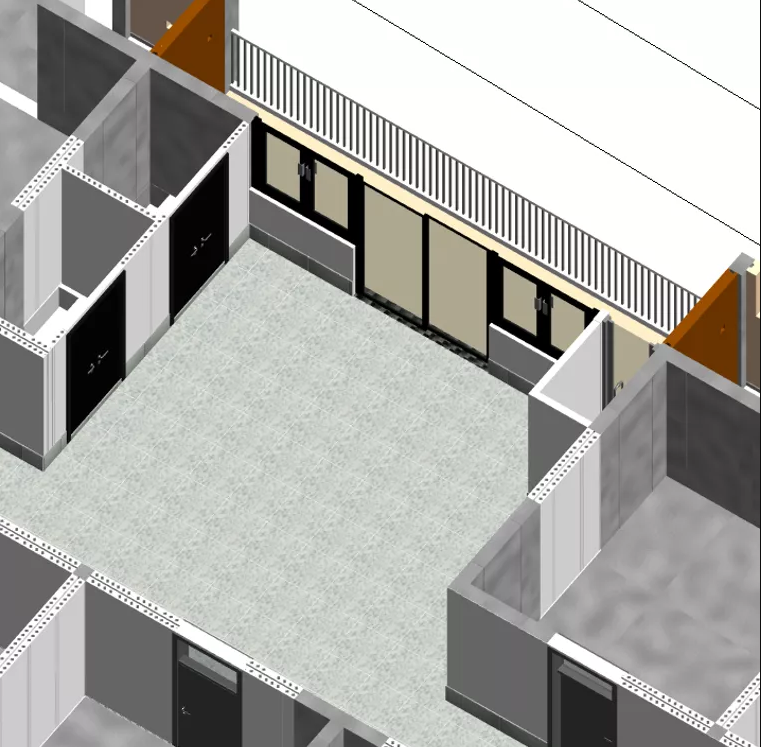

    利用Revit创建三维模型，运用BIM的可视化特点对装饰面板进行对缝优化处理，通过优化后的模型导出现场施工图纸，指导现场施工。

    /电梯厅及阳台天面、地面、墙面现场图片/

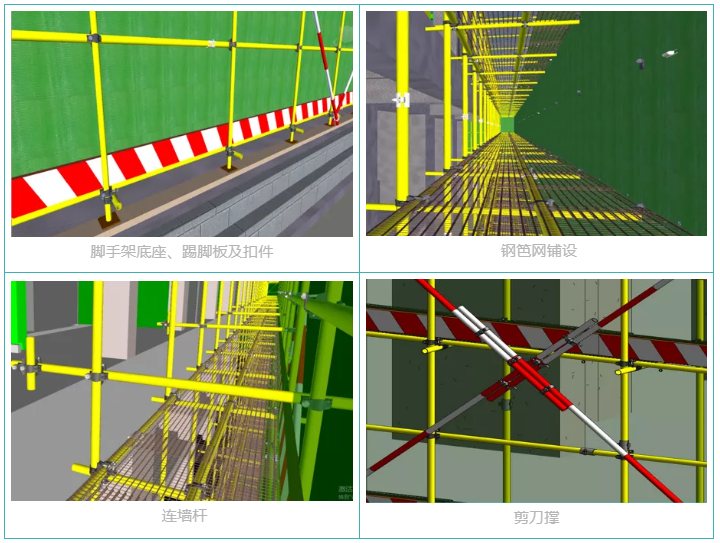

    04.施工阶段-外架模拟应用

    通过BIM技术，完成落地双排脚手架模型创建及搭设施工方案要求，进行脚手架材料的精细化统计管理。对脚手架安全系统进行高还原度模拟，最大程度的降低施工风险，节约施工成本，提高施工质量。

    05.精装修阶段-全景云

    利用BIM深化模型，制作漫游视频并进行分区，形成交互式体验的漫游二维码，便于现场管理人员巡查，对工人进行技术交底。识别下图二维码，查看精彩实景！

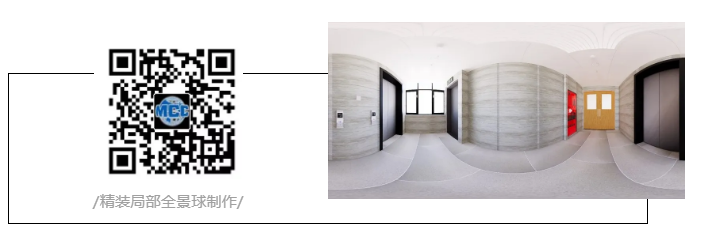

    /精装局部全景球制作/

    3、BIM亮点应用介绍—管廊应用

    管廊工程是一种多集化地下工程，管线众多，防水薄弱环节多，施工质量要求高。针对项目管廊集约型特点，加之地形起伏大，工况复杂，机电安装协调难度大，运用BIM技术把基于管廊工程的信息进行三维可视化、动态化模拟，为提高工程质量控制和经济效益做支撑。

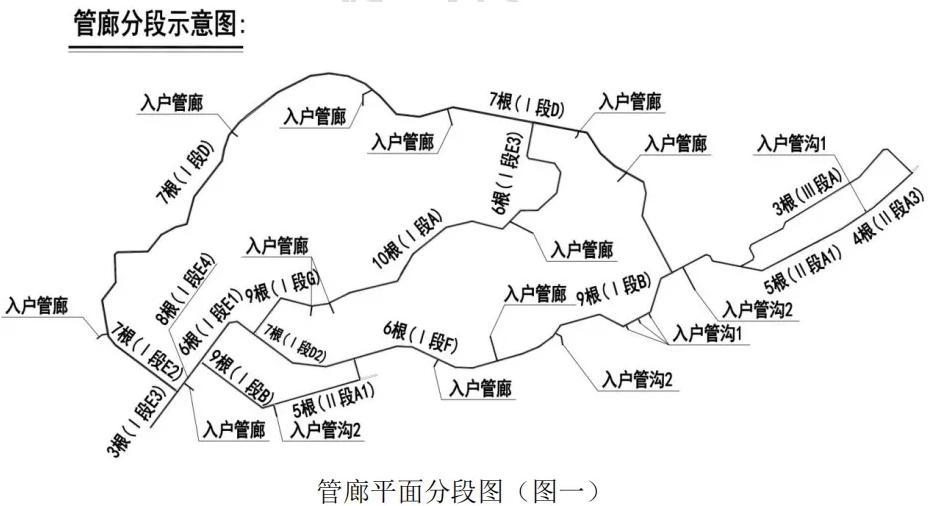

    /管廊平面分段图/

    校园内紧凑型管廊桥架及管线布置密集，单舱的断面尺寸最小仅为宽1.75m*高2.4m，机电安装施工空间狭小，同时因各廊段断面管线布置不同，管廊交叉口位置的机电深化设计既要满足功能需求，也要满足美观和安装方便，基于此，本项目借助BIM技术，提高管廊土建质量控制效果。

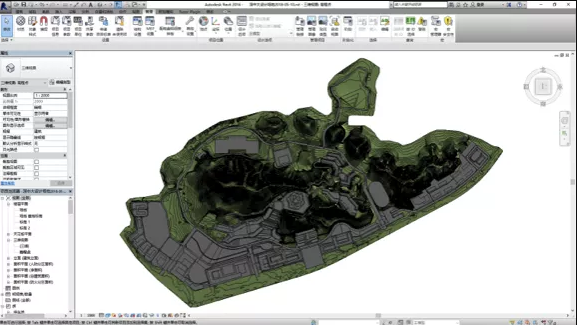

    /模型创建/

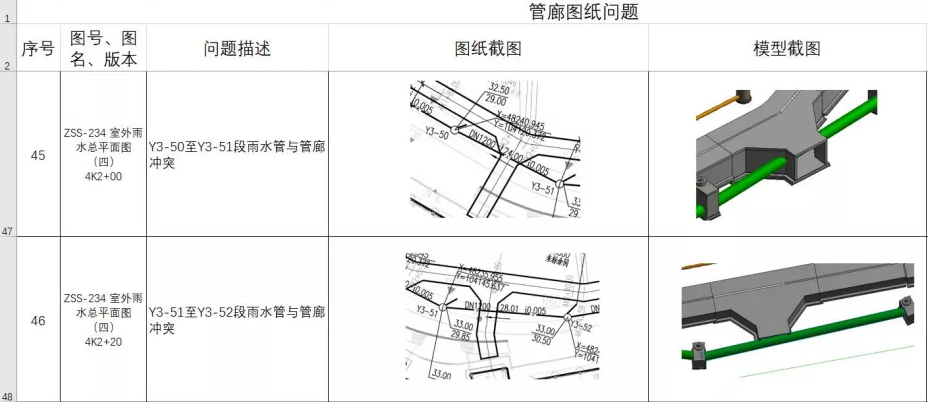

    /反馈报告单/

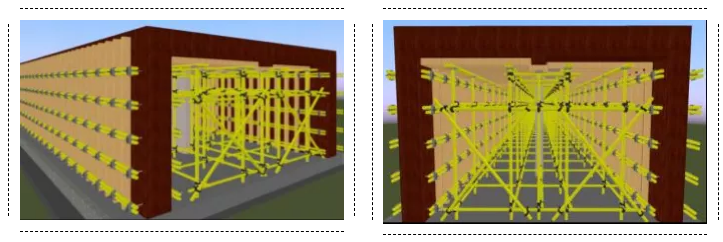

    为满足管廊整体浇筑质量，同时为避免管廊模板工程搭设质量问题，本项目进行模板三维可视化仿真模拟，规避漏搭或搭设缝隙过大等质量问题。

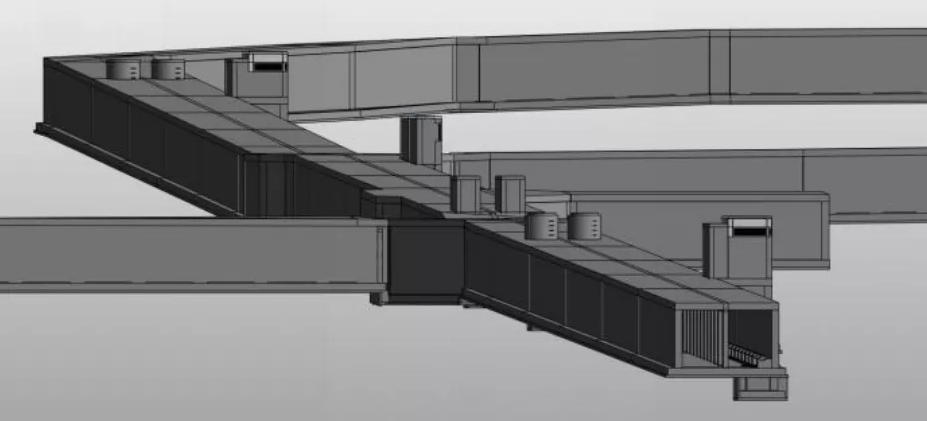

    /模板工程三维图/

    由于空间狭小，为保证水管与桥架翻弯具备足够空间，同时保证行人检修通道空间。因此对管廊结构提出设计变更要求，交叉口位置均往外扩宽1m，达到管线排布及转弯半径要求。经过多次协商优化，最终确定以水管在竖直面上下布置的原则进行管线排布，结构底板降500mm，增大空间使下层管道下弯，提升交叉口净高至满足要求，同时确保构筑物内部人员通行及检修要求。

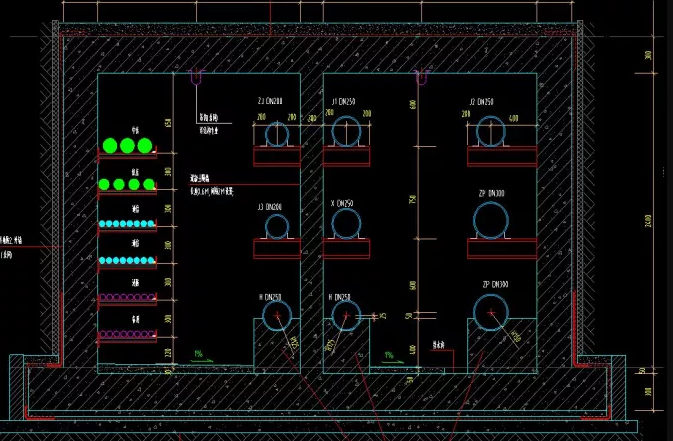

    /断面图/

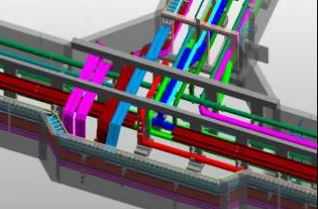

    /模型效果图/

    4、项目BIM技术应用经验总结

    根据项目特点，项目开展了VR引擎漫游展示、外架模拟、室内装修深化、全景云等BIM用，用BIM技术解决了管廊地形起伏大，工况复杂，机电安装协调难度大的困难，为提高工程质量控制和经济效益做支撑。

    /2019年，荣获第八届“龙图杯”施工组一等奖/

    2019年，荣获第十届“创新杯”

    中“工程全生命周期-房建类BIM应用”第一名

    截至目前，提前解决结构专业、机电管线与结构建筑等2500多次碰撞问题，优化室内净高面积约为30万平方米，节约工期72天，节约成本约166万元。

    BIM对建设工程项目的影响是全过程、全方位的，项目工程师可以凭借BIM模型为依据，借助工程项目管理器等项目管理工具，对项目进行进度控制、质量控制和资源管理，有效地提高项目管理水平，提升了项目的工程品质。
