在Revit中如何快速为不同尺寸管道设置保温厚度？
在Revit中如何快速为不同尺寸管道设置保温厚度？下面就来分析一下。

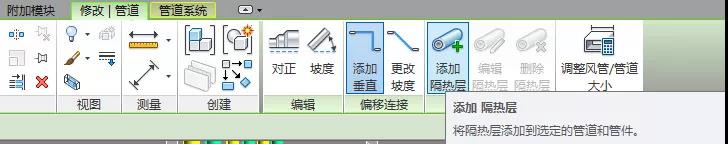

01 首先忽略管径对保温层的影响，选中所有要加保温层管道、管件及附件，在“修改-管道”利用“添加隔热层”代替保温层，并添加一致厚度的保温层，如图所示，统一设置保温层厚度为28mm。

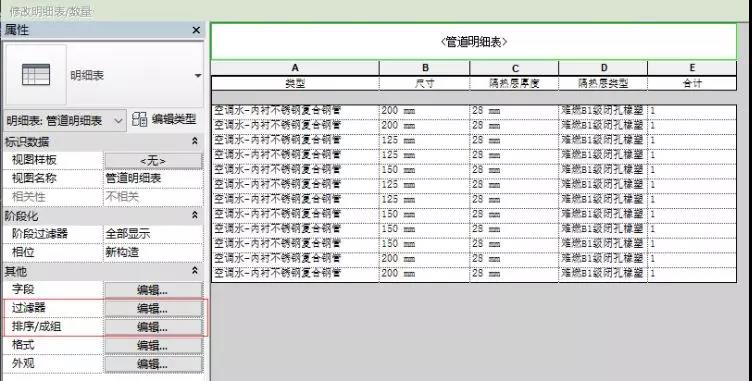

02 创建管道明细表，使用“过滤器”筛选出有保温层的管道，如图所示。

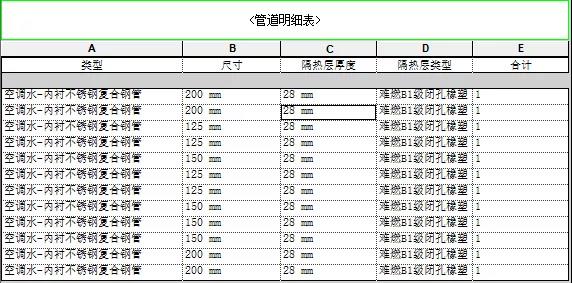

03 利用“排序/成组”对明细表进行统计归类，如图所示。

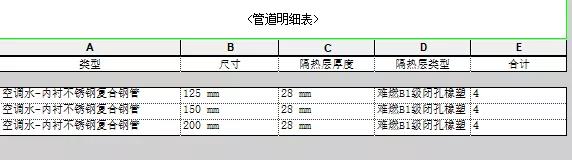

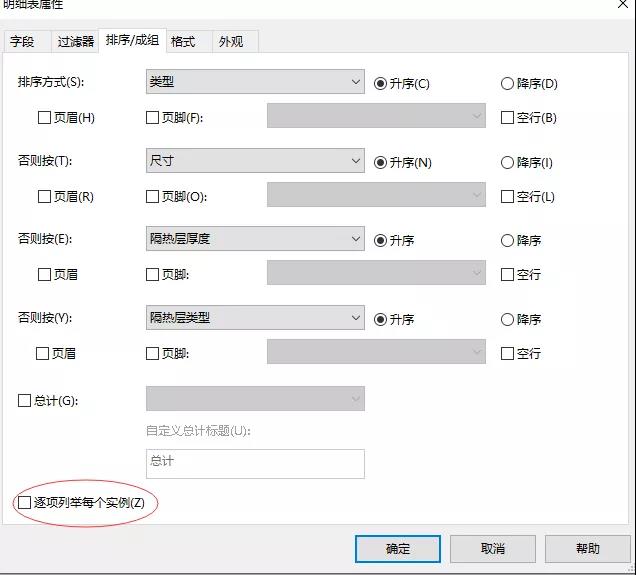

04 根据筛选的优先级对管道进行筛选，取消勾选“逐项列举每个实例”，完成后明细表如图所示。

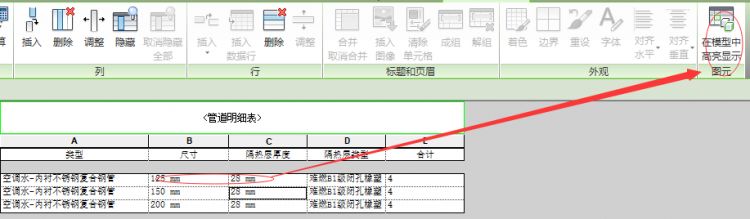

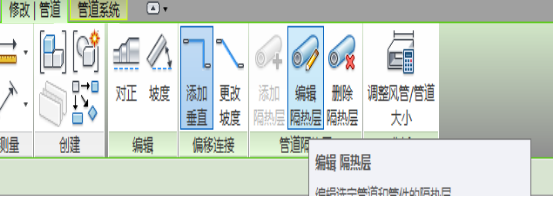

05 通过明细表选择任意一个尺寸的管道，并在模型中显示，然后在编辑保温层厚度，即可对不同管径管道快速设置保温层。
