Revit教程：Revit明显表如何统计窗户朝向等信息
问：明显表如何统计窗户朝向等信息？
在有些建筑中，我们需要知道窗户的朝向，那么这些数据如何通过revit的明细表实现。

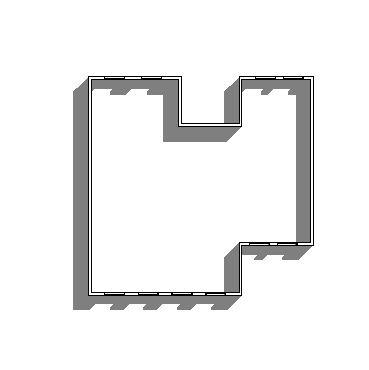

(1)项目中我们想统计房间中所有向南的窗户如图-1，可以通过添加项目参数和明细表的过滤共同完成。
图-1

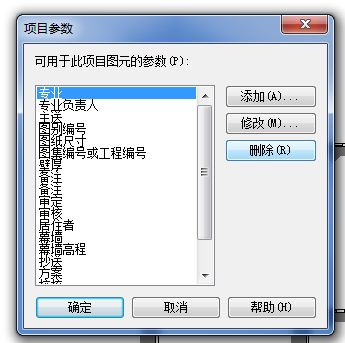

(2)单击“管理选项”选项卡下的“设置”面板上的“项目参数”添加项目参数。
图-2

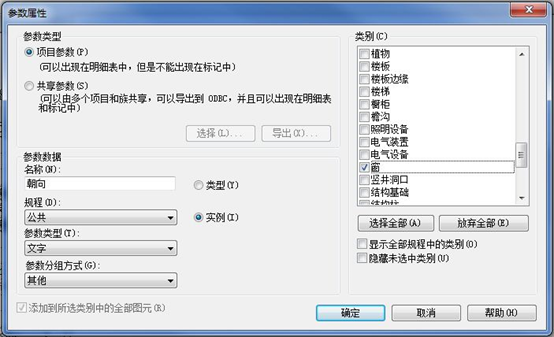

(3)在“参数属性”中，添加名称为“朝向”，参数数据为“文字”，类别选择为“窗”。
图-3

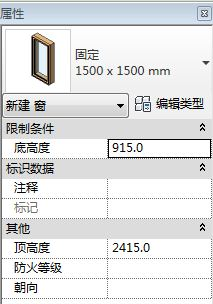

(4)这个时候在窗户的属性中就会多了一个“朝向”的属性。
图-4

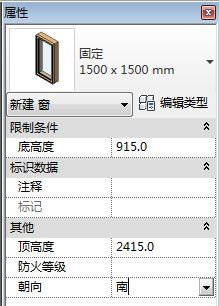

(5)在“朝向”后面的栏中添加“南”。
图-5

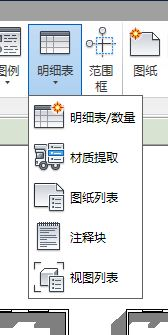

(6)单击“视图”选项卡下的“创建”面板上的“明细表”。
图-6

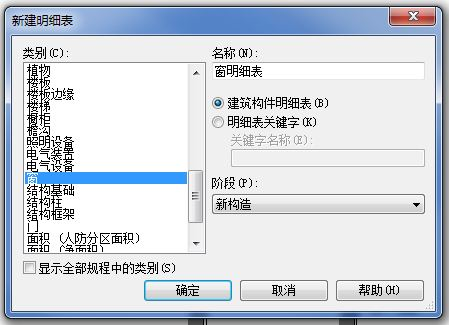

(7)选择窗类别，添加窗户的明细表。
图-7

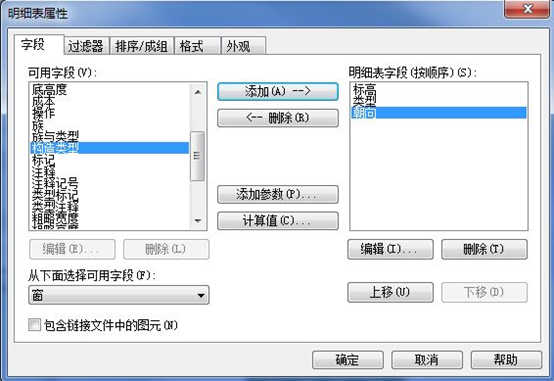

(8)在“字段”中添加参数。
图-8

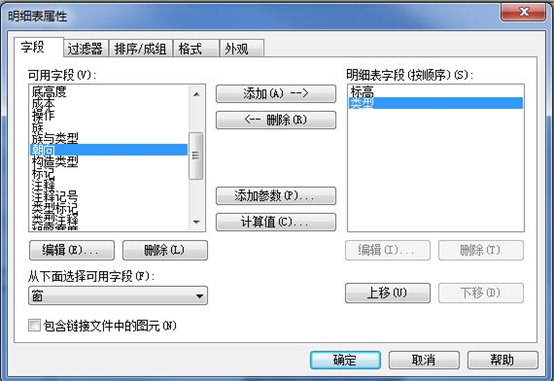

(9)添加“标高”“类型”等参数。
图-9

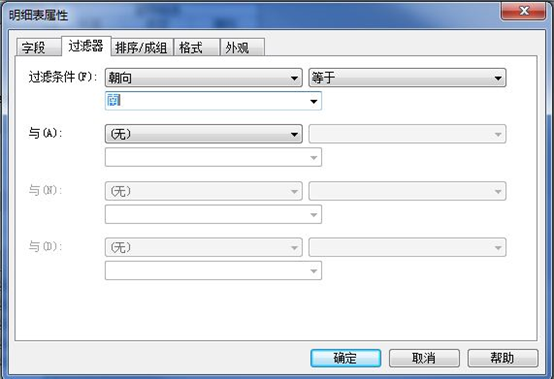

(10) 在“过滤器”中，过滤条件为“朝向”“等于”“南”。
图-10
(11)然后就会出来朝向为南的窗明细表。
图-11
