在Revit中如何使用幕墙巧做瓦屋顶?
在Revit中如何使用幕墙巧做瓦屋顶?下面就为大家分析一下。

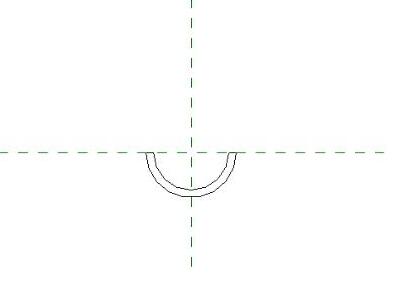

1、建瓦族备用，打开公制轮廓-竖梃族样板，并绘制瓦轮廓，

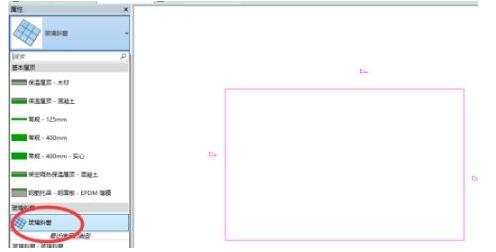

2、新建一个项目，在项目里使用迹线屋顶绘制出一个矩形坡屋顶，并将属性改为玻璃斜窗，

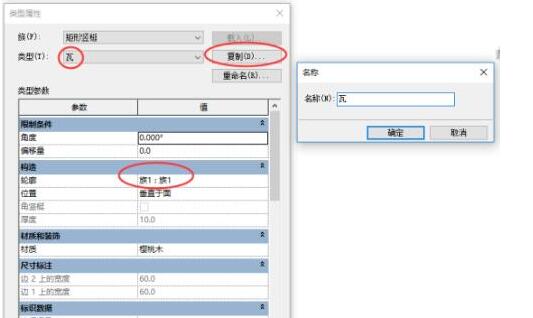

4、把瓦族载入到项目中，在建筑选项卡下选择竖梃，编辑矩形竖梃，**类型改为瓦，将轮廓改为族1，也就是瓦族，

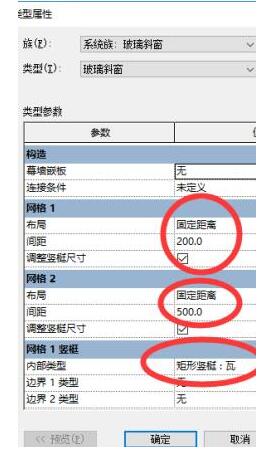

5、选择玻璃斜窗，将网格改为固定距离，网格1间距改为200，网格2改为500，网格1竖梃“内部类型”改为刚才创建的瓦，

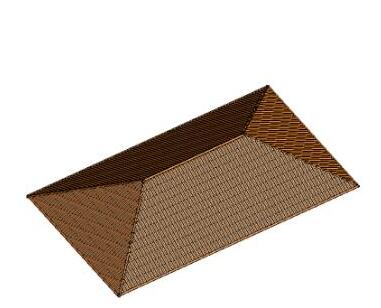

6、点击确认后效果如图所示。
意义：在遇到繁多且简单的构件放置，可以通过创建族，并配合系统构件进行快速创建，省去繁杂的放置过程，节省时间。
