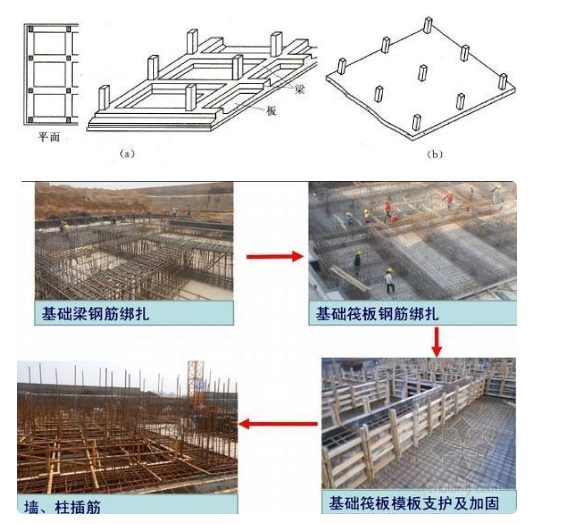

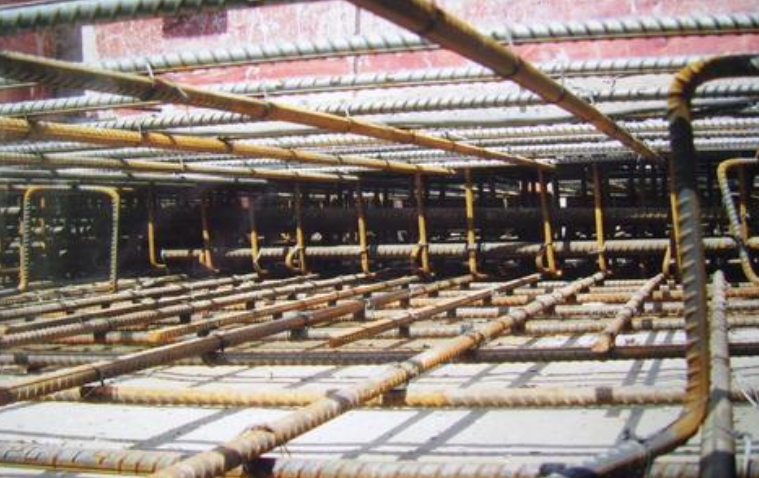

筏型基础又叫筏板bai型基础，即满堂基du础。是把柱下独zhi立基础或者条形基础全部用联系梁dao联系起来，下面再整体浇注底板。筏板基础分为平板式筏基和梁板式筏基，平板式筏基支持局部加厚筏板类型；梁板式筏基支持肋梁上平及下平两种形式。一般说来地基承载力不均匀或者地基软弱的时候用筏板型基础。而且筏板型基础埋深比较浅，甚至可以做不埋深式基础。筏板基础施工，混凝土浇筑完毕，应洒水养护的时间为（底板混凝土为抗渗混凝土，养护周期不少于14天）

    建筑物采用何种基础型式，与地基土类别及土层分布情况密切相关。工程设计中，常遇到这样的地质情况，地下室底板下的岩土层为风化残积土层、全风化岩层、强风化岩层或中风化软岩层，因此，有可能采用天然地基。高层建筑地下室通常作为地下停车库，建筑上不允许设置过多的内墙，因而限制了箱型基础的使用；筏板基础既能充分发挥地基承载力，调整不均匀沉降，又能满足停车库的空间使用要求，因而就成为较理想的基础型式。筏板基础主要构造型式有平板式筏板基础和梁板式筏板基础，平板式筏板基础由于施工简单，在高层建筑中得到广泛的应用。

    简单的一个筏板基础图，我们这里面主要是了解一下筏板基础是怎么样的来的；不用去看这个集水坑或者挡土墙的基础，主要了解筏板基础：

    本图中筏板后为：1400mm，标高为：-4.6m

    抗水板分别为：300mm，300mm，标高：-4.6m，-4.8m

    筏板变截面为：0.6h和60度。

    接下来进入软件实际操作：

    1.revit

    2.结构样板

    3.标高1

    4.设置线型

    5.设置“视图范围”

    6.分析图纸与模型

    7.设置构件名称及厚度

    8.建立筏板（注意画法）

    9.筏板链接（0.6h=0.6x1400和60度）

    10.创建公制轮廓族（创建筏板变截面1轮廓：高度1100mm，X方向：840mm，角度：60度）并保存；

    11.载入项目

    12.创建楼板边1选择相应的轮廓

    13.同样的方式完成剩余的轮廓族（筏板变截面2轮廓：高度：900mm，X方向840mm，角度：60度；创建楼板边2选择相应的轮廓；筏板变截面3轮廓:高度：200mm,X方向：180mm，角度：60度，创建楼板边3选择相应的轮廓）

    14.完成筏板连接
