    想必每一个做BIM的人都尝试过用Revit体量创建曲面，不知道大家体验如何，笔者实在是不愿意多试。

    今天带来一篇在实际项目中的应用流程，先上成果↓

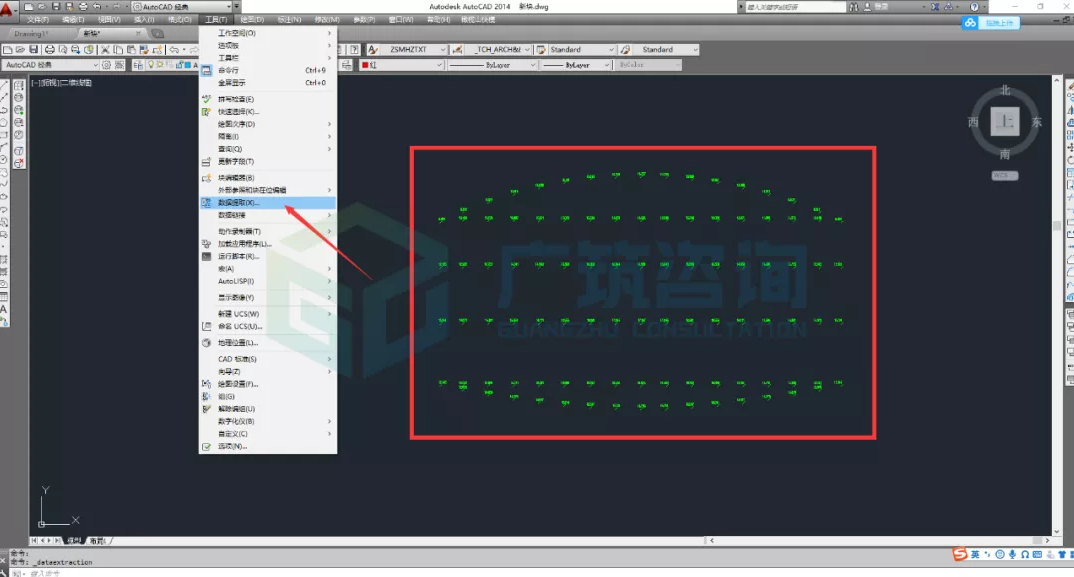

    1、处理图纸，只留取需要的标高符号及标高值，并用数据提取工具分别提取坐标和高程值。

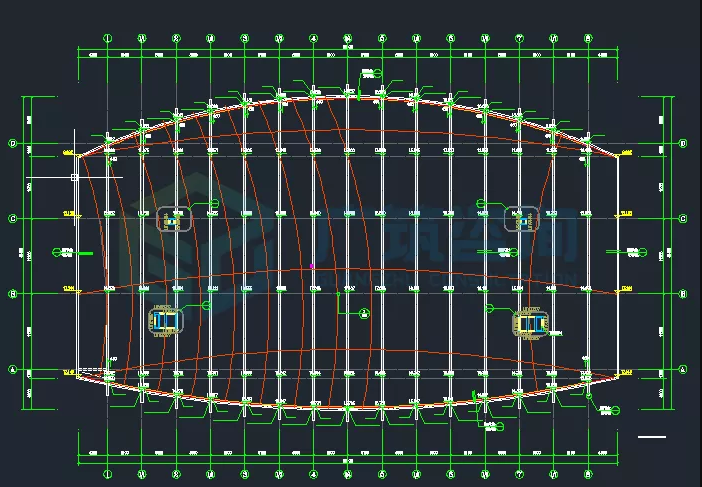

    某项目屋顶平面图

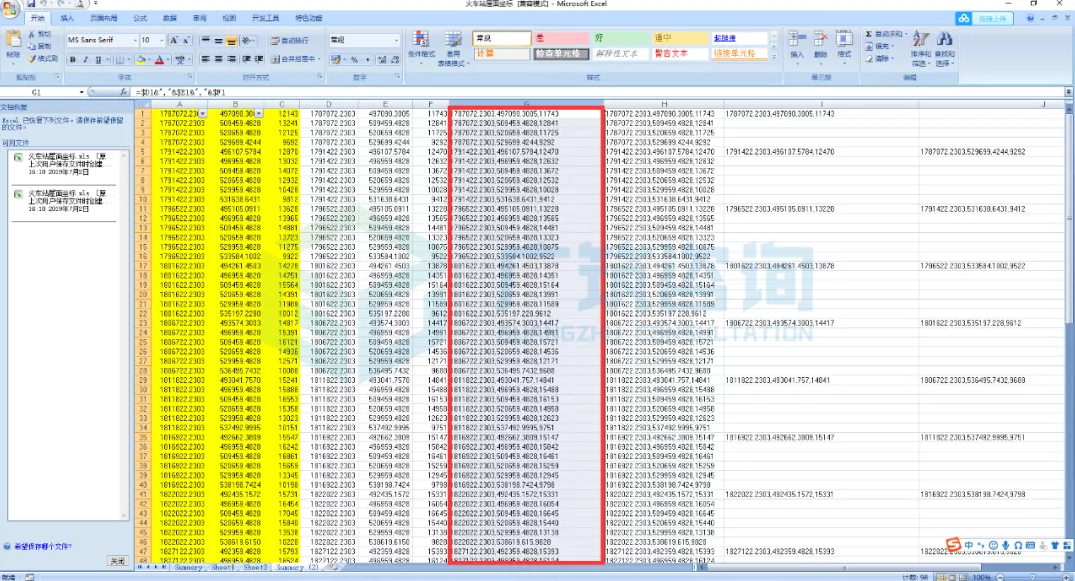

    2、在表格中处理数据，将坐标、高程以一定规则排序，使其一一对应，并将X、Y、Z坐标合并为一列三维坐标，利用条件函数（IF($A2-$A1<100,$D1&","&$E1&","&$F1,$D1&","&$E1&","&$F1&"")）使X坐标相等的成为一组（在每一组具有相等X值的最后一个坐标后加空格），使其在CAD中能够创建出独立的一条三维曲线。

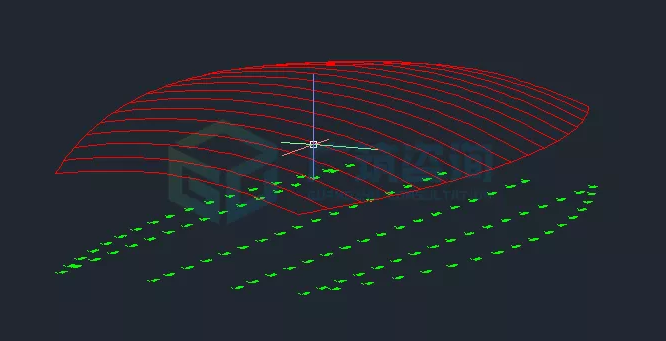

    3、在CAD中用三维样条曲线，通过上述处理的坐标创建三维线框（启用三维曲线命令，将上一步的坐标值复制在命令提示行）。

    4、将所创建的三维线框导入Rhino，利用曲面工具创建曲面。

    5、选中所建曲面，导出为sat格式。

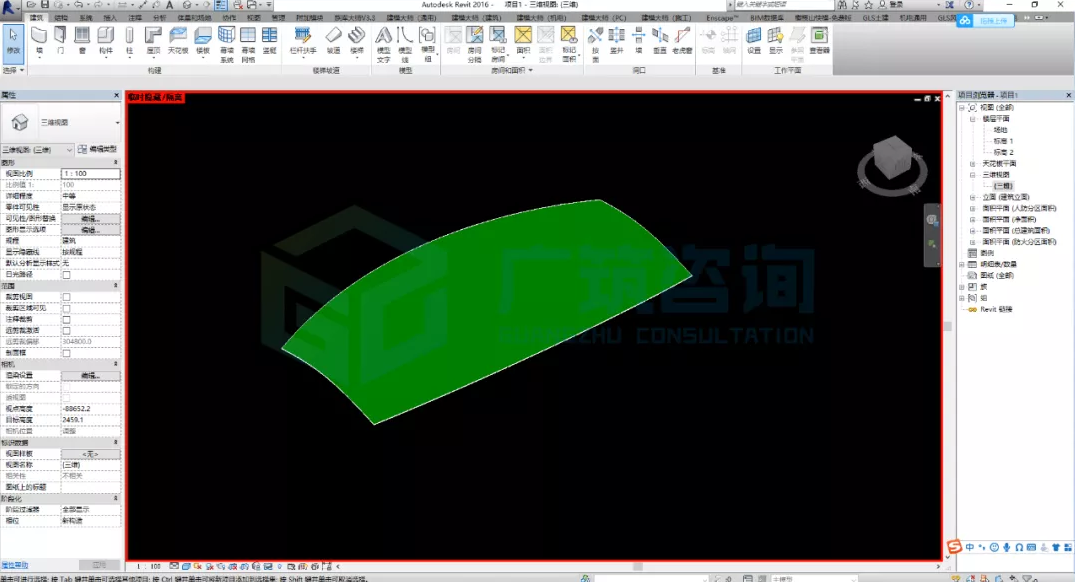

    6、在Revit中内建体量，导入所建曲面，完成体量。

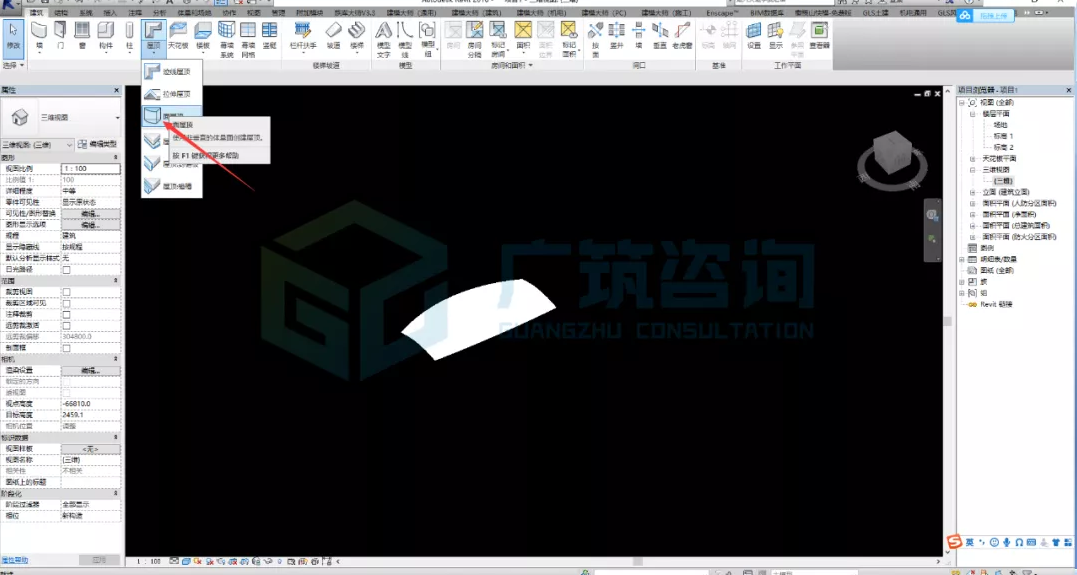

    7、用面屋顶工具，拾取所建体量创建屋顶。
