一、命令概述

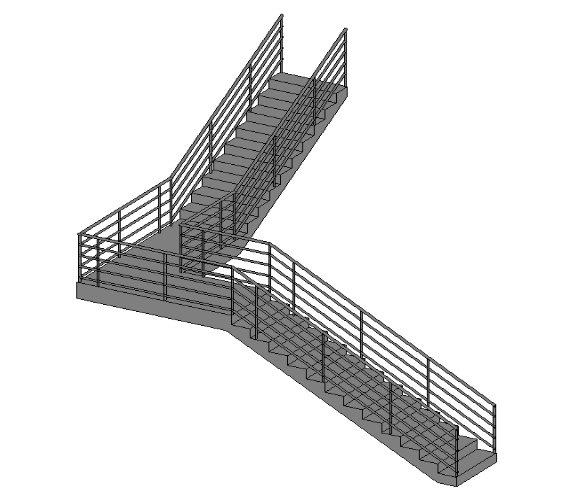

    楼梯扶手是楼梯护栏的支撑杆。楼梯扶手按材料来分类为：楼梯高分子扶手、楼梯铁艺扶手、楼梯不锈钢扶手、楼梯玻璃扶手、楼梯实木扶手。还有一些特殊楼梯扶手：楼梯发光扶手。

    在Revit中楼梯的绘制方法有两种

    ①绘制路径

    ②放置在主体上

    二、执行方式

    功能区：“建筑”选项卡“楼梯坡道”面板“栏杆扶手”下拉菜单“绘制路径”

    三、绘制技巧

    首先我们一起来看看如何设置栏杆扶手属性

    第一步：设置属性

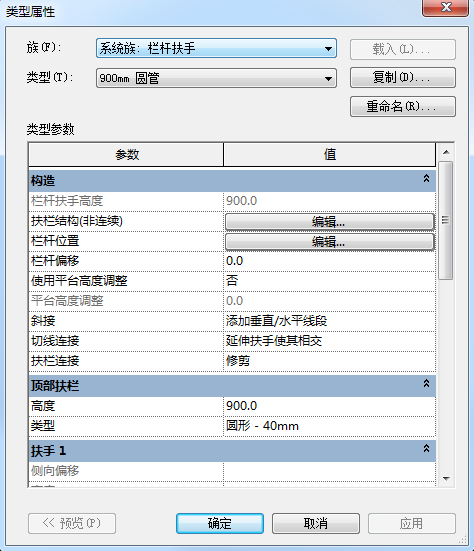

    类型属性

    图1

    我们可以在当前页面选择编辑栏杆和扶手的属性。

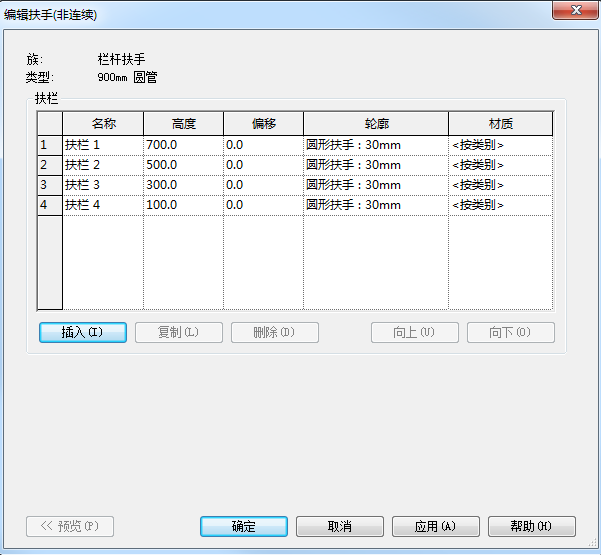

    点击栏杆结构后面的编辑按钮，进入栏杆结构的属性编辑界面。如图2

    图2

    我们可以在当前界面对扶栏的名称、高度、便宜量、外形轮廓以及材质进行编辑。

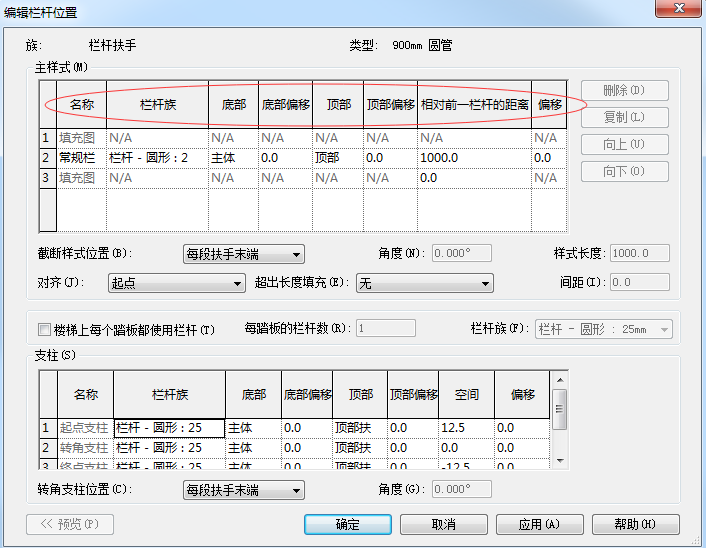

    点击图1栏杆位置后的编辑按钮，进入栏杆的属性编辑界面，如图3。

    图3

    我们可以在当前界面对栏杆的名称、栏杆族、底部定位、底部偏移、顶部定位、顶部偏移、栏杆之间的距离和栏杆偏移进行编辑修改。

    设置实例属性

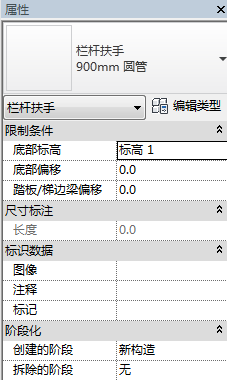

    设置完成类型属性后，在绘制路径前还需设置实例属性。如图4

    图4

    实例参数中我们可以调整它的底部标高、底部偏移、踏板/梯边梁偏移和长度来对栏杆扶手的位置进行定位

    第二步：栏杆扶手的绘制

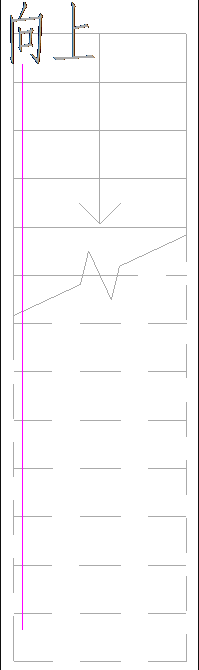

    1.绘制路径草图：各参数设置完成后，点击“栏杆扶手”下拉菜单中的“绘制路径”进入绘图模式。双击进入平面视图开始绘制路径草图，如图5.

    图5

    2.设置栏杆主体

    在选项卡上单击拾取新主体选择栏杆主体对象，完成编辑模式。如图6

    图6

    下面我们来看一下拾取主体方式放置

    第一步：设置栏杆扶手属性同路径绘制方式

    第二步：选择放置位置，如图7

    图7

    将鼠标光标移动到绘图区域，在将光标放置在主体构件时，主体将高亮显示，单击，软件会自动在主体边界位置生成相应的栏杆扶手。如图8

    图8

    单击“翻转扶手方向”控制柄，可用来修改放置在踏板或梯边梁之间的扶手位置。

    若要进一步调整放置在踏板或梯边梁上的栏杆扶手位置，选择该栏杆，在实例属性面板中修改踏步/梯边梁偏移的值即可。

    以上就是我们Revit中两种楼梯绘制方式的具体方法，相信大家也都了解了。
