BIM技术在建筑工程项目应用广泛，在机电安装中应用BIM技术进行各系统的管线综合布局效益明显。二维的CAD设计图纸，通过BIM软件转化为可视化的三维模型，再根据专业特点进行管线综合，实现二次设计，合理排布优化管道位置。不仅避免了管线之间的碰撞而导致不必要的拆改，而且提升了工作效率，提高了净空高度，美化了管线排布，节约了成本，实现了为建设工程项目增值的目的。

1、依托工程

尚志市人民医院外科综合楼项目，位于哈尔滨市尚志市尚志镇，建筑面积约

1.6万平方米，地上十二层，地下一层。地下一层及十二层主要为设备用房。该工程虽然建筑面积不大，但是该项目为医院公共建筑，机电设备及医用设备多，管线复杂，安装调试难度大。

2、机电安装工程深化设计流程

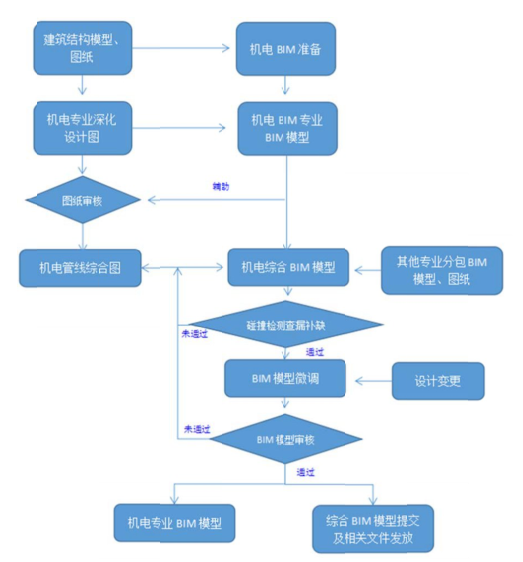

本工程通过对深化过程的调整、探索形成了一套BIM深化流程，具体流程如下：

3、BIM技术在机电安装工程深化设计中的应用及效果选择管线设备集中的地下一层及消防泵房等部位进行此次说明。

3.1、地下一层走廊管线密集区

地下一层走廊其包含了给水冷热水系统、消防防排烟系统、消防水系统、喷淋系统、生活污水系统、送排风系统、采暖系统、动力配电系统、照明系统、弱电控制系统、楼宇自控系统等十多个系统的管线。该走廊区域空间狭小，管线复杂，这就要求有更准确、更高质量的综合排布，才能取得最佳效果。

以建筑结构模型为基础进行机电模型的链接，发现很多不同系统的管线都在一个标高且在同一个位置，管线碰撞非常严重。在调整管线综合时，常以机电工程管线综合的基本原则和图纸给定走廊吊顶标高为基准进行调整。调整思路：

（1）管线综合应以暖通专业为主，水电专业为辅，因暖通的风管管径最大。在进行管综时，运用BIM技术先出具一套管线综合方案，再与施工总包项目经理协商最后确定管线综合方案，最后由返给设计单位进行审核。

（2）暖通的风管如果不止一根，一般来说，排烟风管宜高于其他风管，大管径风管宜高于小管径风管，两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小管径风管绕大管径风管。

（3）水管方面，有压管绕无压管。

（4）生活污水管需考虑坡度，最后实际标高通常由排水管的最低点决定。

（5）电气桥架安装相对自由，可以见缝插针，先把风管及给排水管道安排好，再考虑桥架的空间，桥架不能安装在水管正下方。

（6）采暖管道翻转过于频繁会导致集气，附件少的管道让附件多的管道。

（7）走廊管道要留出一定的操作空间，便于以后维修。

（8）在做管综时候，最好查看现场。

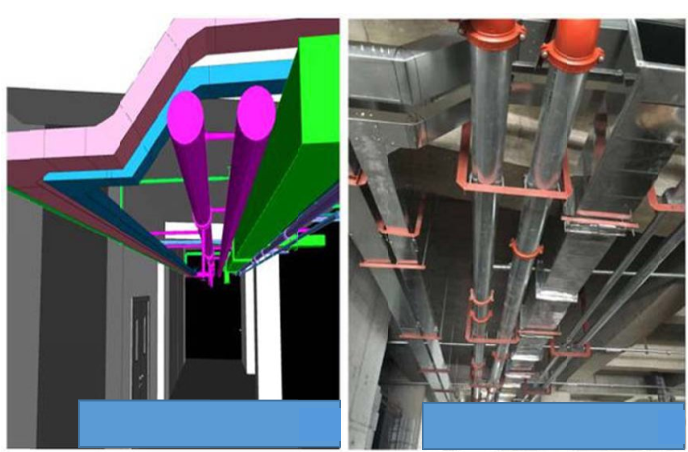

下图为走廊BIM管线综合效果图及完成效果图。

3.2、消防泵房

该项目消防泵房空间小，设备多，管线复杂。为进行合理有效的排布，运用BIM技术，根据施工图纸在泵房没有施工的情况下，完成整个泵房的设备位置、管线路由、标高等一系列准备工作。

首先，根据原设计图纸优化了设备位置。由于4个配电柜距离楼梯口及消防水箱过近，不符合施工规范且影响美观。对此我们进行了深化设计，如果将4个配电柜向右面移放，配电柜又紧挨排水沟，影响配电柜使用寿命，现消防泵房只有水管管道井旁边有一个可以安置4个配电柜的位置，但此靠墙处有散热器，最后跟设计院协商，将此处散热器移至它处，将4个配电柜放置此处，这符合了施工验收规范，避免了返工。

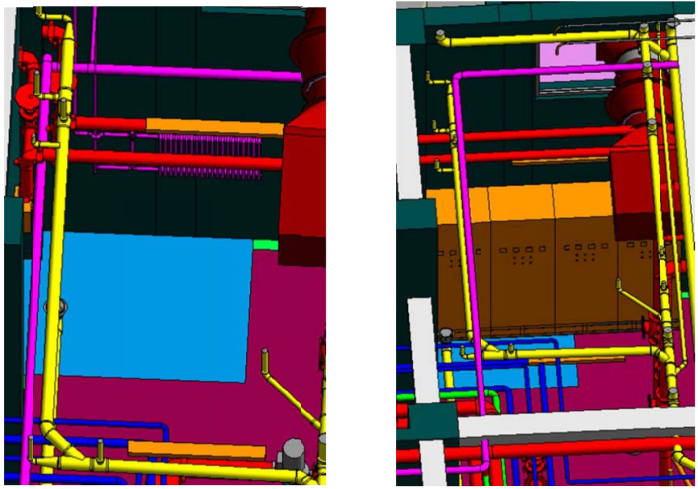

如下图：

3.3、管线碰撞检测

根据设计图纸进行管线深化，确定了管线的路由、标高等。深化过程中对各专业路由、标高的确定，既要考虑管线的施工空间，还要考虑施工顺序，如果这些问题在排布中没有得到周全的分析，就还会出现管线在施工过程中各专业路由碰撞的问题。现场施工出现问题就要调整标高，调整标高后的路由如果跟后续的管线还有冲突，就需重新测量定位。如果不能施工就需要将已经完成了的支架、管线及阀门部件全部拆除，同时又要反复搭设脚手架、搬运工具等，造成二次用工。拆除的管道和支架有些可以重新利用，但有些则无法使用，也造成材料浪费。同时施工的专业分包单位较多，如果只是本单位之间的管线调整，则协调较为简单；对于需要其他单位配合，就会牵扯到费用及材料浪费问题，施工进度也会受到制约。利用BIM模型找出碰撞解决方案，可指导施工顺利进行，有效预防施工交叉多次拆改的问题。
