Revit教程：如何绘制出拥有正确高度的屋顶
问题：在Revit中我们有时候不能绘制出和CAD一样标高的屋顶应该如何解决？

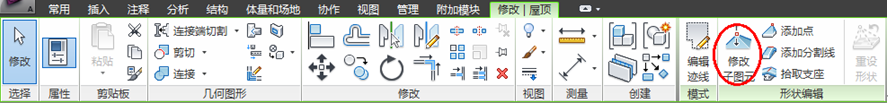

有时候CAD图纸中所给与我们的屋顶坡度和屋顶的标高对不上号，按坡度绘制会有各种各样的误差，这时候怎么解决呢？在此我推荐给大家一个命令：修改子图元 如图-1
图-1
要绘制右边的屋顶，首先绘制左边的轮廓。注意图示地方轮廓线要打断。如图-2
图-2

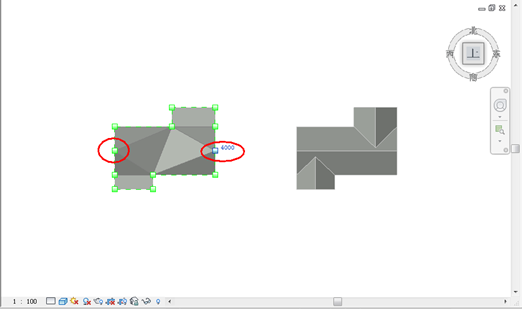

完成迹线屋顶后点击“修改”选项卡中“形状编辑”面板下的“修改子图元”命令。点击后选择“添加点”命令。在图-3位置添加两个点，然后把它们的高程设置为4000
图-3
这时我们选择“添加分割线”命令，

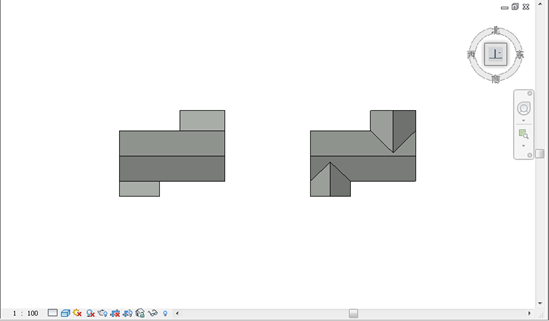

将刚刚绘制的两点连接起来，完成后效果如图-4
图-4

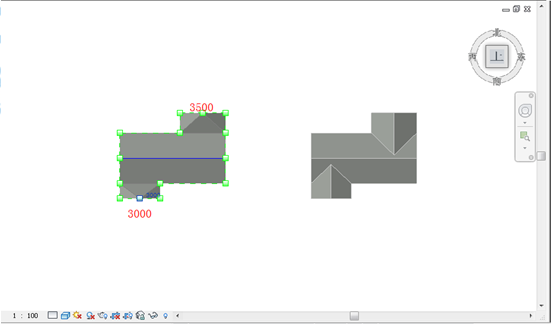

然后在图-5位置分别添加两个点，高程设置为3000与3500
图-5

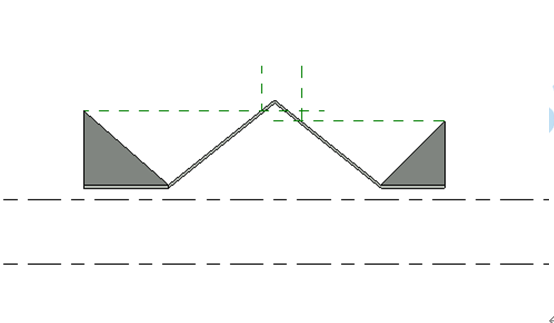

进入西立面，绘制如图-6的参照平面
图-6

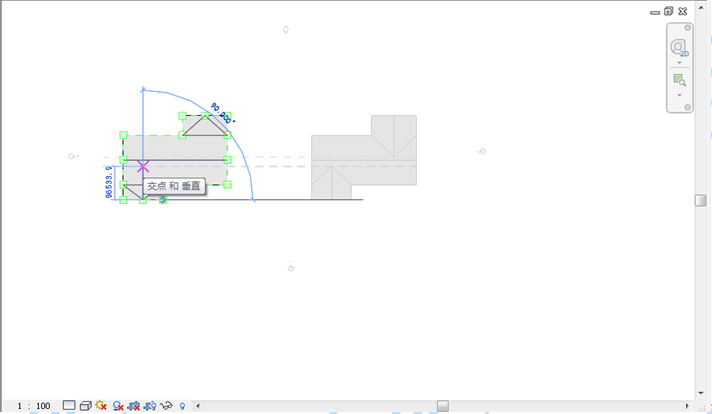

进入场地平面图，使用“添加分割线”命令，从图-5添加的点开始绘制，直到与参照平面相交为止。如图-7所示
图-7
完成后就能绘制出符合CAD图纸高程点要求的屋顶了。
