    高速铁路桥梁占比高、特殊结构多，施工难度大；基于2D的技术交底形式不直观，不能很好体现设计重点及施工难点；现有BIM软件交互存在一定壁垒，不同BIM软件共享成果的效果较差。为了这些解决BIM模型的传递问题，开展基于BIM的铁路桥梁专业技术交底研究很有必要

    设计交底是由建设单位组织、施工单位和监理单位参加，由设计单位对施工图设计文件和图纸文件进行讲解的一项技术活动。其目的是让施工单位、监理单位充分了解设计意图、设计内容和技术规范要求，明确质量控制的重难点。在长期的技术交底实践中，传统技术交底一般依托于office或者图纸，文字表达枯燥乏味，不够形象直观。

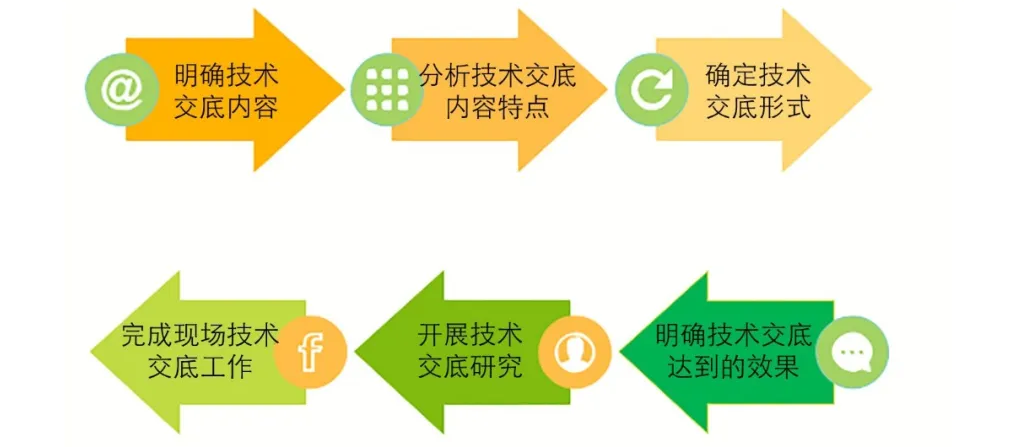

    技术交底路线

    基于BIM的铁路桥梁技术交底与二维设计交底相比，交底内容和对象没有变化，变化的只是形式和手段。由于采用可视化和信息化交底方法，在虚拟数字环境下全面表达工程设计意图、技术标准和施工注意事项，能够提升施工单位对工程的了解，保证建设单位对工程的全面把控。

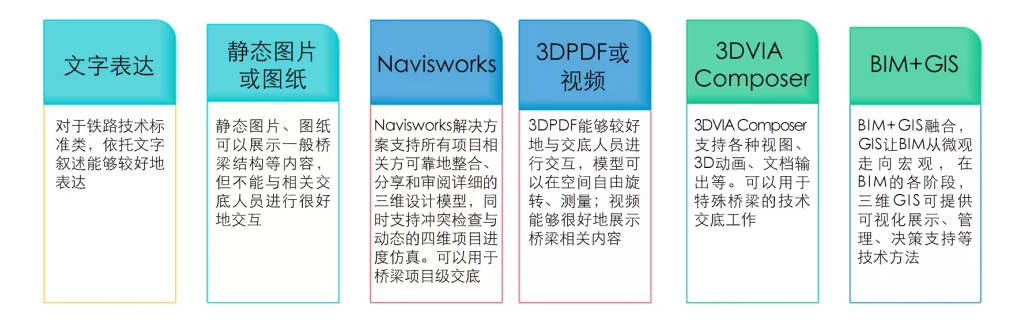

    不同交底方法分析

    成果应用

    装配式桥梁结构技术交底

    新建京雄铁路部分桥梁段落采用装配式一体化设计、施工模式。装配式一体化由管桩、管桩承台、节段预制拼装圆端实体桥墩、预制无砟轨道后张法预应力混凝土简支箱梁、装配式桥面附属和CRTSⅢ型先张轨道板等组成。节段预制桥墩采用场内预制和现场坐浆安装、灌浆施工方式。装配式桥梁附属采用工厂化预制和现场安装、灌浆施工方式。

    设计单位采用达索CATIA建立BIM孪生数字模型。

    达索中BIM模型

    由于达索软件3DEXPERIENCE采用基于服务器的应用模式，模型展示尤为不便，可将模型导出为3DPDF格式，用于施工现场技术交底。

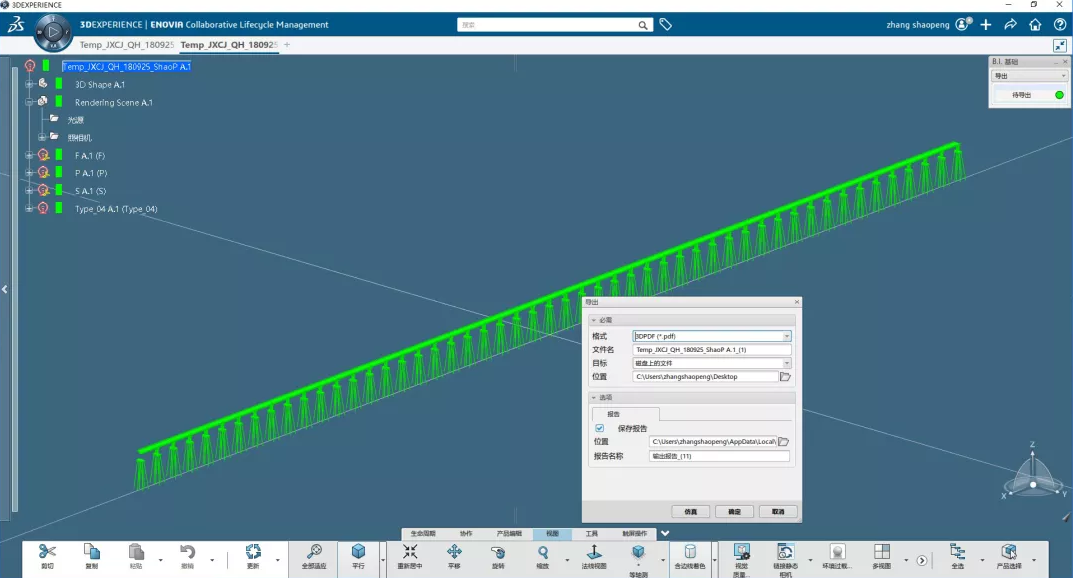

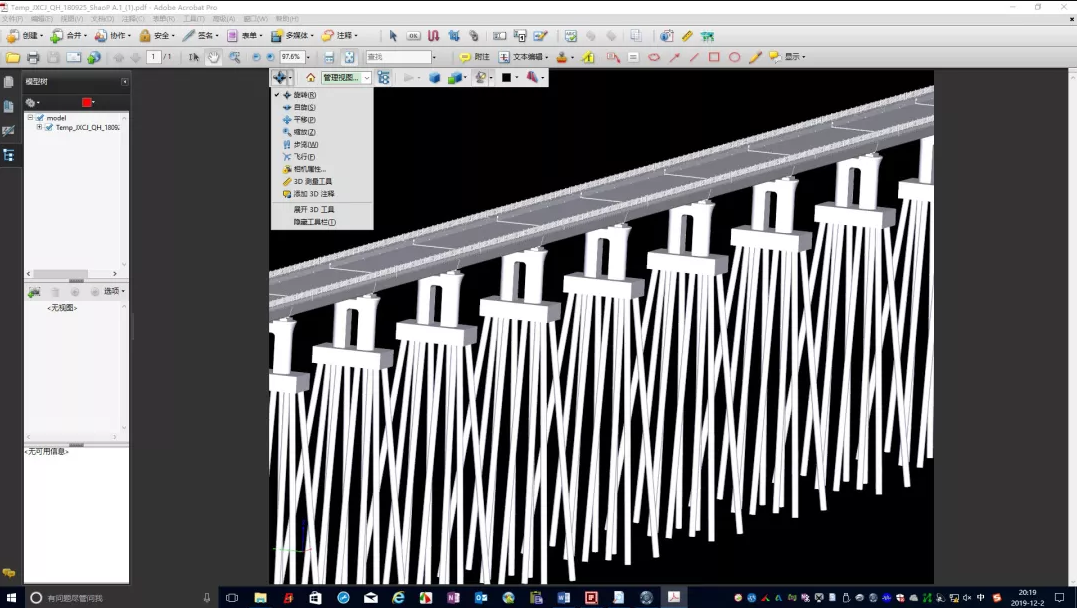

    导出3DPDF格式模型

    形成的3DPDF可用于设计阶段的方案汇报，辅助建设单位、相关产权单位进行相关决策。同时也可用于施工阶段的现场技术交底，使施工单位人员更好地了解设计意图。

    现场3DPDF展示

    结构细部采用图片格式，能够从空间多维度反映装配式结构的构成，使参建各方能直观地理解设计方法，更好地开展现场施工组织。

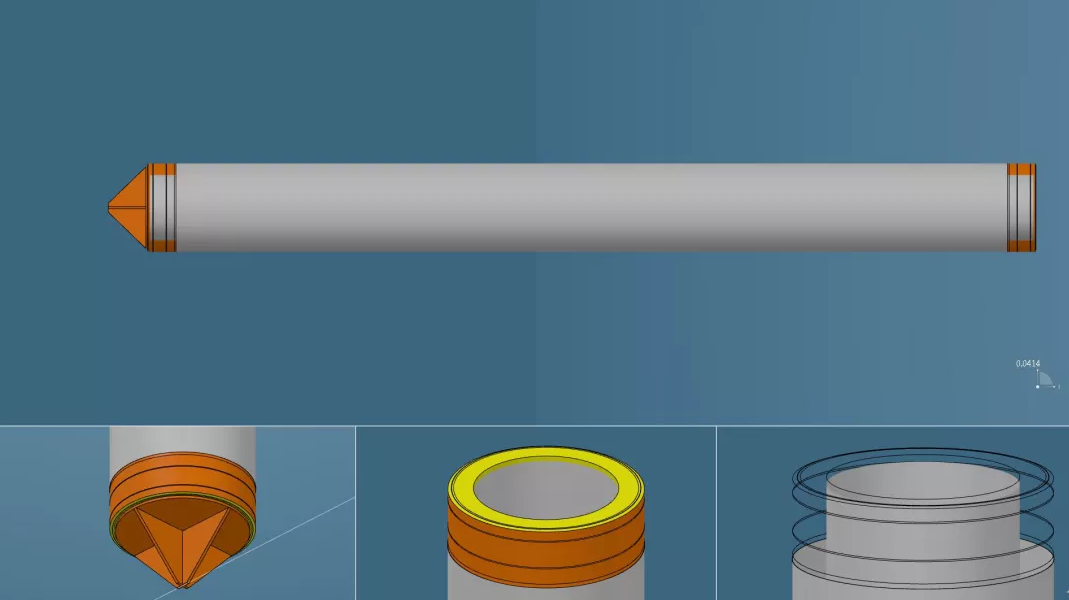

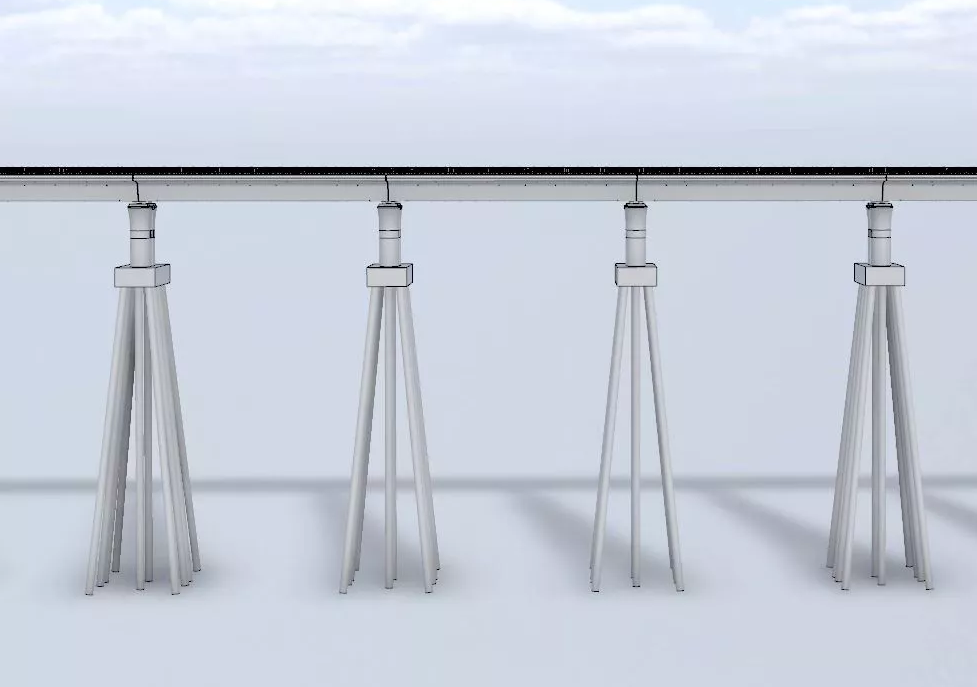

    管桩结构

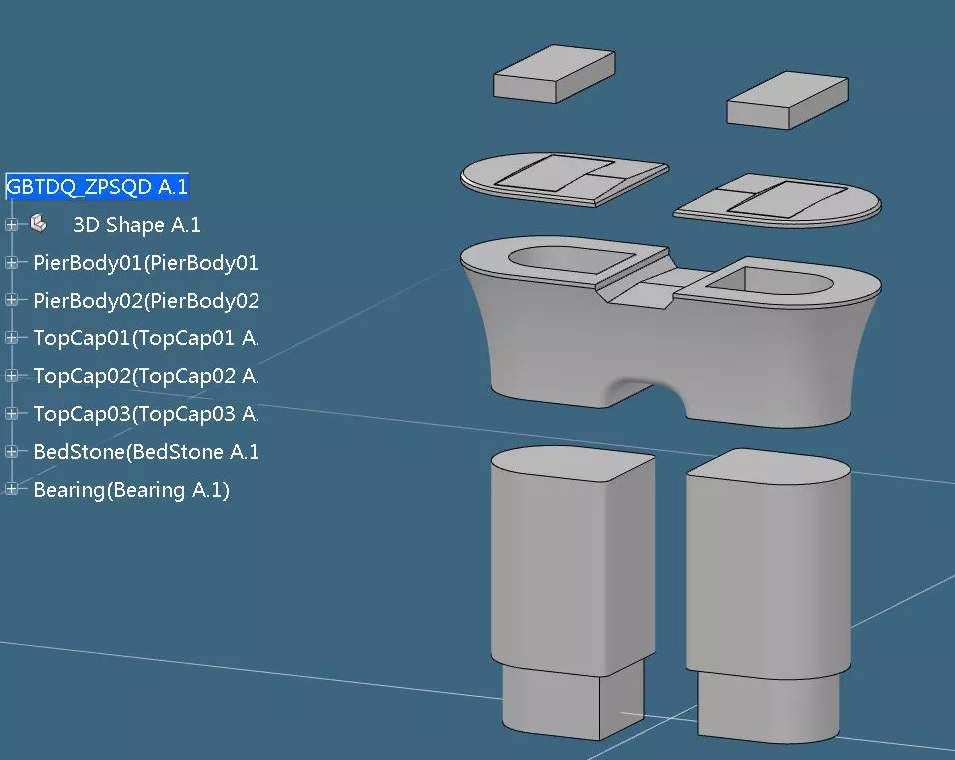

    装配式桥墩结构

    拱桥钢筋技术交底

    某铁路桥梁采用(110+228+110)m预应力混凝土连续梁-拱组合结构跨越河流。该桥型具有结构刚度大、变形小、行车平顺性好等优点。梁部采用先梁后拱施工工法，主梁采用悬浇施工，拱肋在桥面上采用竖转就位。

    连续梁-拱组合结构拱脚结构重要而且受力复杂，其预应力钢束、普通钢筋、拱脚加强钢筋及拱肋结构互相交叉干扰，通过建立BIM模型能够指导二维设计优化钢筋布置，在此基础上进一步实现施工单位的深化应用，提高施工班组效率，保证混凝土浇筑质量。

    通过录制视频进行辅助现场技术交底，以可视化、多视角方式展示结构细节，使施工人员了解设计意图。

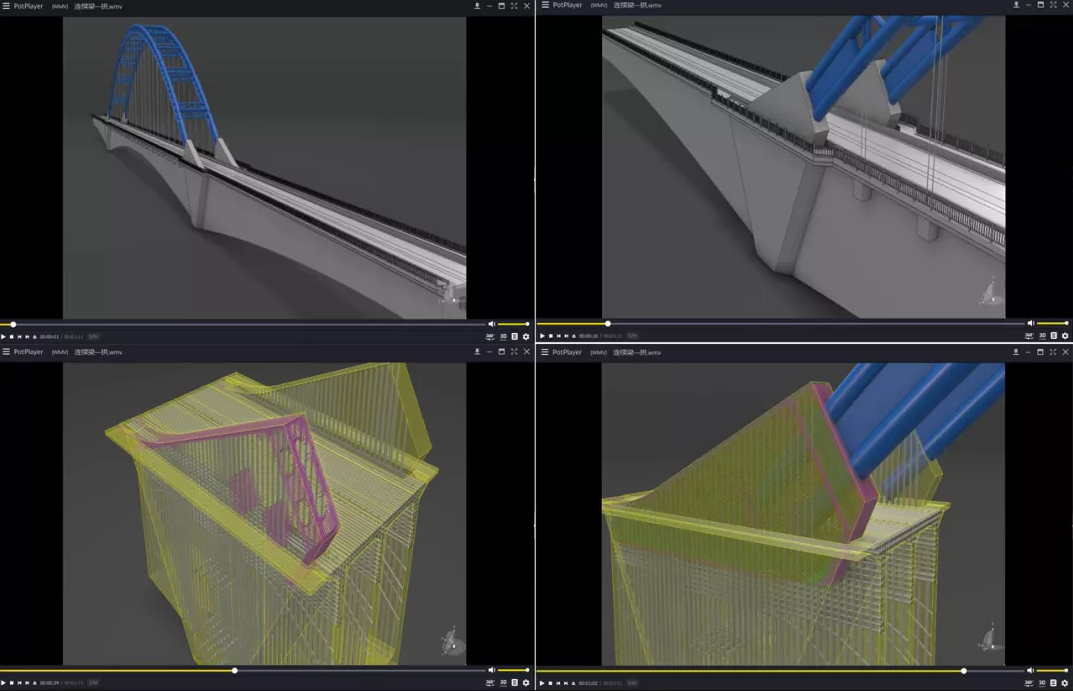

    连续梁-拱拱脚钢筋视频展示

    转体连续梁技术交底

    京雄铁路桥梁跨越高速公路采用(72+128+72)m连续梁结构，其中主桥采用平面墩顶转体法施工，中墩设置转体球绞，其中上球绞设置在连续梁底部，下球绞设置在墩顶，在边墩设置临时墩、滑到梁等。利用Tekla软件建立连续梁主体结构、桥墩结构、承台结构、转体贝雷梁支架及基础、滑道及拖拉系统等球绞精细化模型。通过建立连续梁全桥模型，BIM模型所见即所得。

    Tekla模型可以友好地导出IFC通用格式传递给Navisworks。

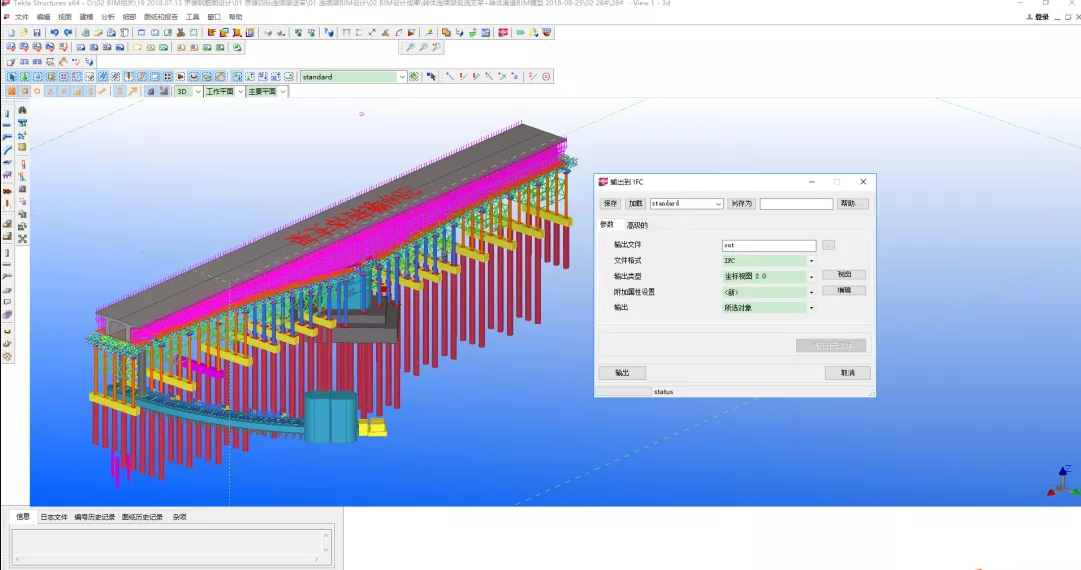

    Tekla导出IFC

    Navisworks作为解决方案支持所有项目相关方可靠地整合、分享和审阅详细的三维设计模型。

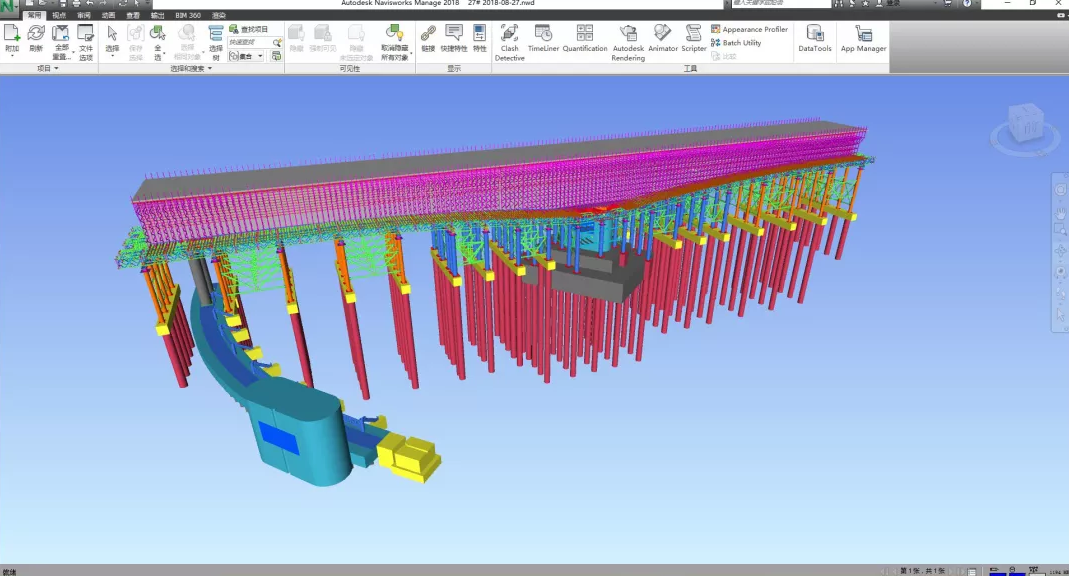

    IFC模型在Navisworks中展示

    以桥梁工程BIM模型为基础，通过Navisworks展示软件，对桥梁工程进行构件三维显示，同时能够实现三维碰撞检查和预应力钢束空间定位等，可大幅度提高多方沟通效率、降低安全风险、提高施工过程管理水平、确保进度和工期。

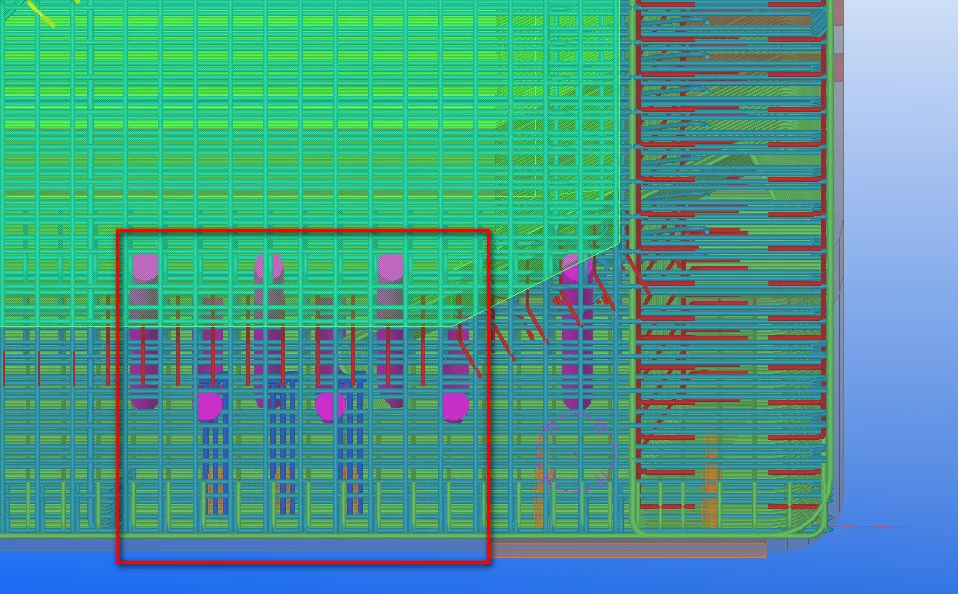

    碰撞检查结果

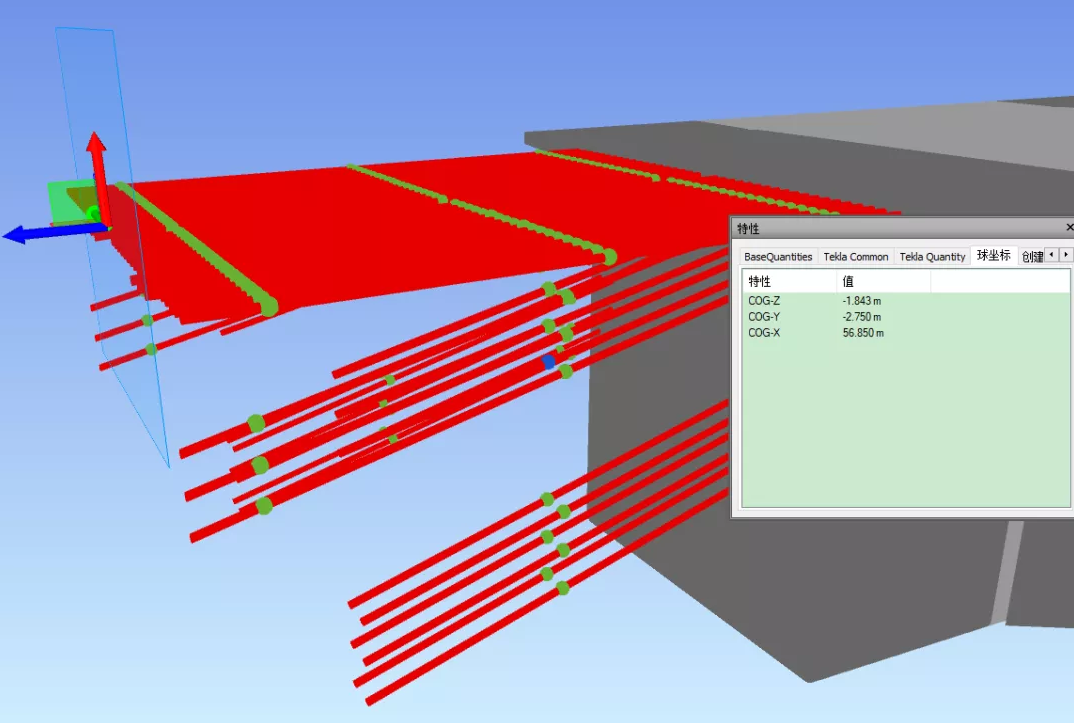

    预应力钢束空间定位

    连续梁支座技术交底

    铁路连续梁球型钢支座构造复杂、结构构件多，利用达索CATIA建立支座模型，在设计阶段可以进行碰撞检查。进一步利用Composer软件将模型分解或者剖切，用于现场施工交底，同时可利用Composer制作动画视频。3DVIAComposer是达索旗下的软件，能够使创建2D、3D图像和动画的工作大大简化，创建能力大大增强。Composer中BIM模型可以进行结构分解和剖切。

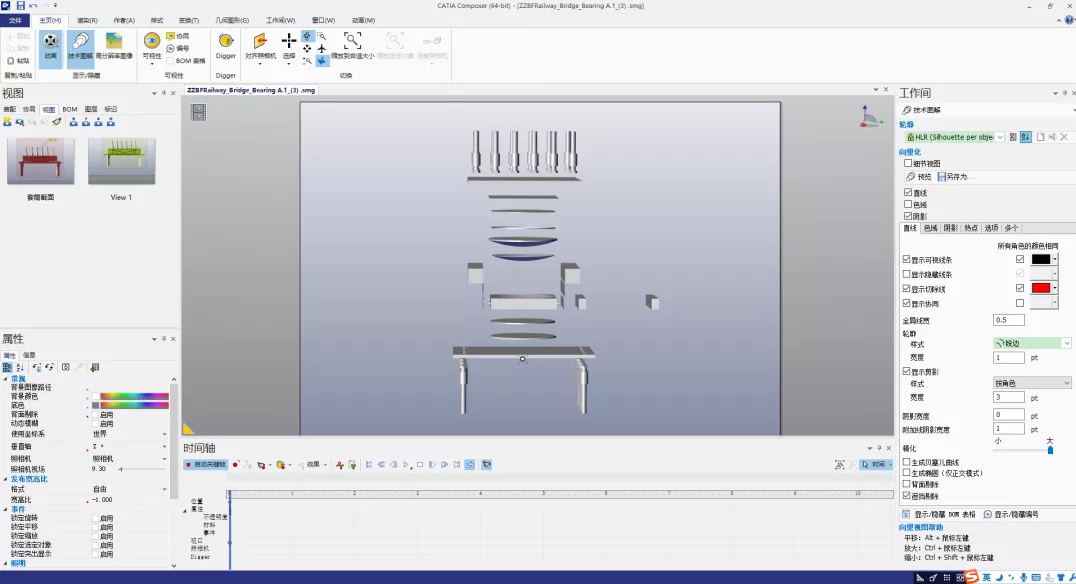

    Composer模型分解

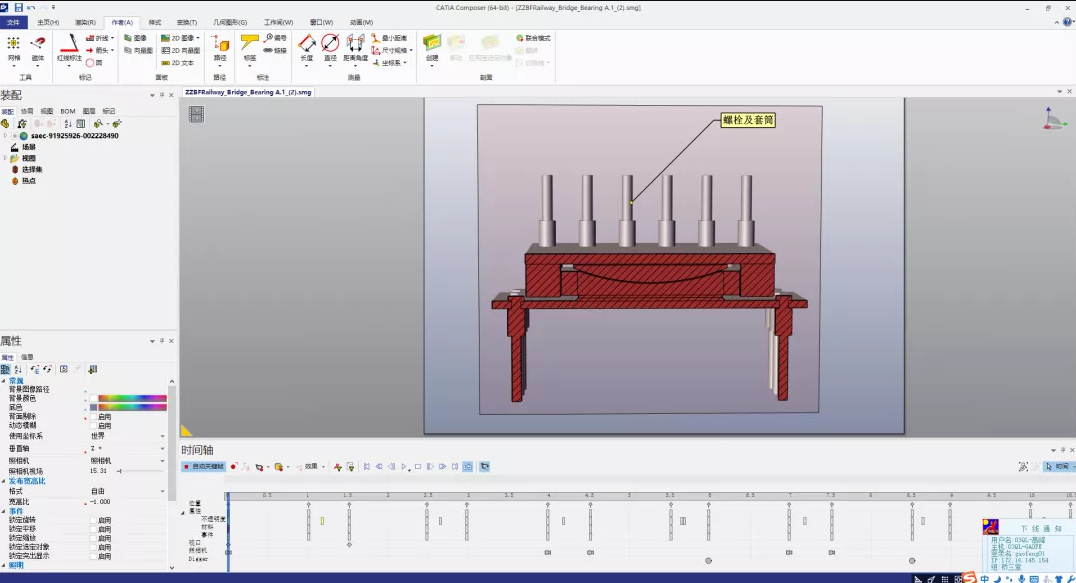

    Composer模型剖切

    基于BIM的三维可视化技术交底研究能够友好地解决设计单位与施工单位的BIM模型传递问题，在此基础上以可视化、交互的方式与施工单位、监理单位就设计意图、重难点问题进行交底。

    与传统“平面+文字”方式相比，利用BIM技术的交底效果明显提升，大大减少了因施工人员理解不到位而造成的施工偏差，可显著提升设计质量、缩短施工周期。

    内容来源：

    铁路BIM联盟成员单位

    ——中国铁路设计集团、国铁集团工管中心、中铁十九局

    张少朋，杨斌，卢孟凡

    基于BIM技术的铁路桥梁专业技术交底研究[J].铁路技术创新.
