Revit怎么快速净高分析？关于Revit中如何做净空分析报告
在做项目的过程中，往往会有不满足净空标高的地方，就会做一个分析报告与业主或设计院对接来解决问题。本练习以某项目的机电管线为例，最低净空标高要求满足2200。在Revit中先把此区域的净高分析图做出来；再截取此区域的三维模型图，最后整合根据项目需要生成所需的文档，本练习生成PPT文档，做分析报告。步骤如下：

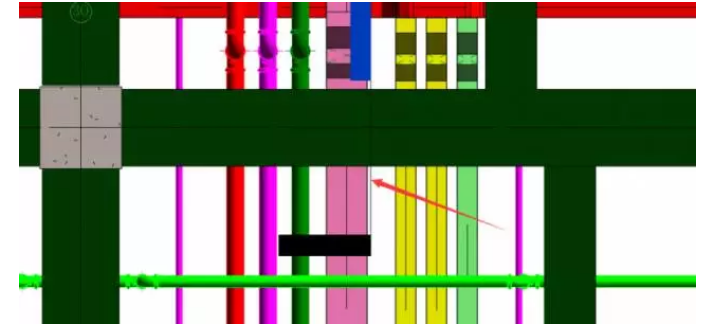

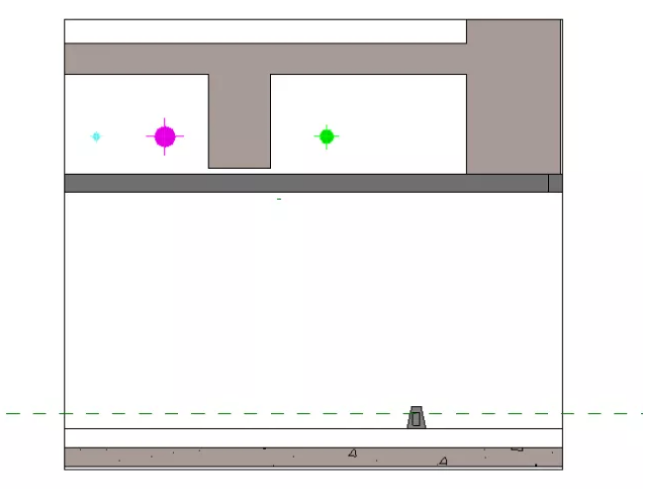

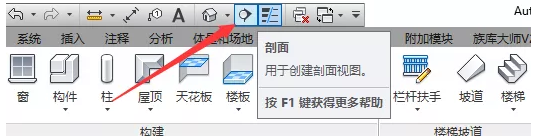

1.在不满足的净空标高的区域做一个剖面，如下图所示：

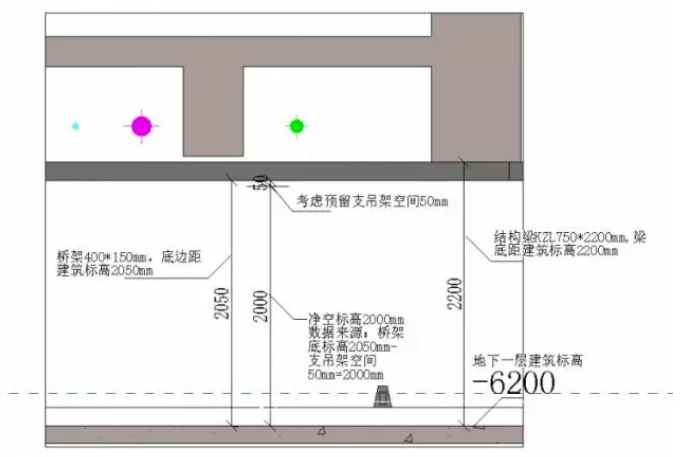

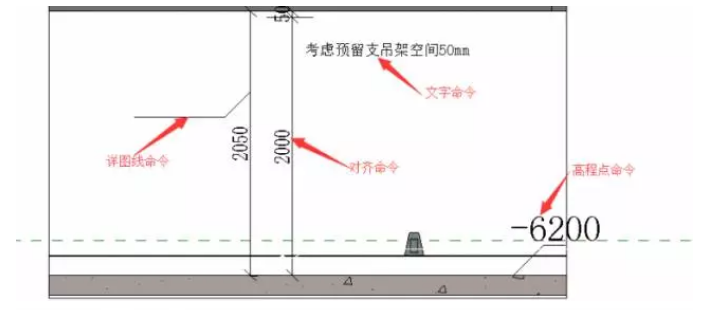

2.以上图第三张为基础，进行添加参数分析此区域的净空标高。在注释菜单栏中会用以下命令（对齐、高程点、详图线、文字）进行编辑分析图。如下图所示：

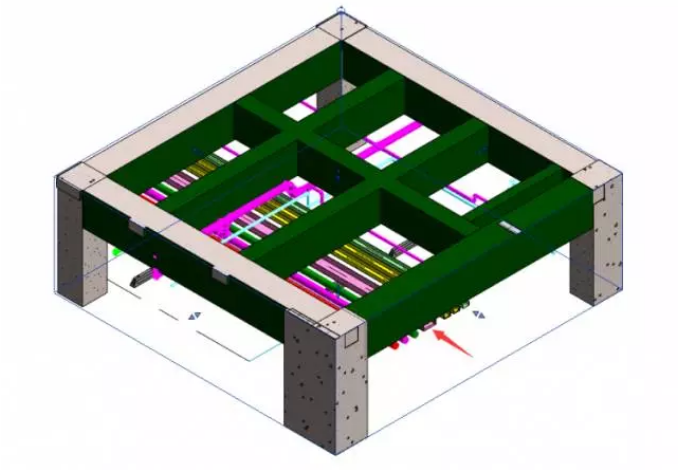

3.做好净高分析图之后，截取Revit三维模型图以表示此区域，最后进行整合，生成PPT格式报告，以便于问题交接。截取的Revit三维模型图，如下图所示：
4.最后整合生成的PPT文档，如下图所示：
