荣誉：

    甘肃省第二届BIM技术应用大赛施工组三等奖

    高层建筑楼层施工用水节水系统安装工法

    全国工程建设QC小组活动优秀企业称号

    甘肃第三建设集团公司隶属于中国500强企业—甘肃建设投资（控股）集团总公司，始建于1979年，是在甘肃省第三建筑工程公司的基础上发展起来的，系国家壹级建筑施工企业。

    近年来，集团公司承建了大批国家、省、市重点工程，获得中国土木工程詹天佑金奖1项，40多项工程获甘肃省“飞天金奖”、“飞天奖”，多项工程获“白塔金奖”、“白塔奖”、“雄关奖”等；近百个项目获国家、省、市级文明工地荣誉称号；获得国家专利10余项；2016年获得“全国工程建设质量管理优秀企业”称号；2017年荣获甘肃省“五一劳动奖状”称号和“甘肃十佳卓越建筑企业”称号。

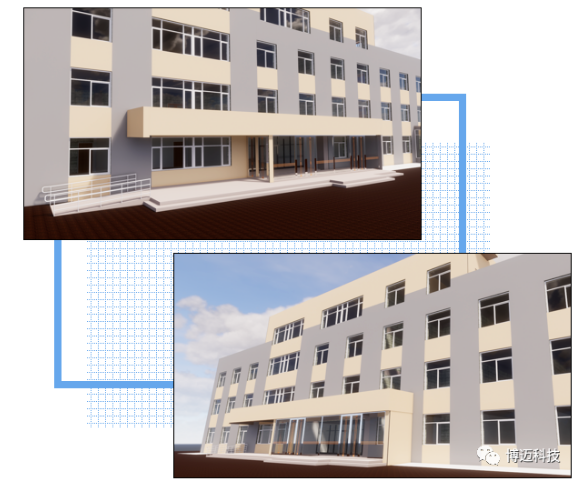

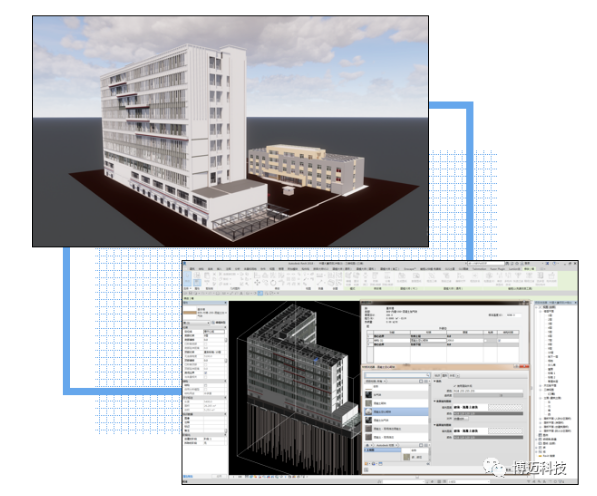

    兰州新区中建大厦项目效果图

    工程概况

    兰州新区中建大厦（1#办公楼、2#综合楼）项目位于兰州新区白龙江街(纬四路)以南，泰山路(经十二路)以西，交通便利。项目总用地面积为18952.88m?，南北长128.43米，东西长147.59米。总建筑面积28942.51㎡，其中地上建筑面积为22453.51㎡（办公楼为2270.01㎡，2#综合楼为20183.5㎡），地下（办公楼与2#综合楼为一体）建筑面积为6489㎡。1#办公楼地上3F与局部4F相套，地下室一层层高6m,一至三层，层高为3.6m,局部四层高3.3m；2#综合楼为地上10F，局部11F,均含有地下1F建筑，地下室一层层高6m，一层至二层，层高4.2m,三至十层，层高为5.1m,局部十一层，层高3.9m。总体容积率2.93，建筑密度38.69%，绿地率11%，停车位88辆（地下83辆、地上5辆）。

    BIM技术应用点

    施工前改正设计错误与漏洞

    在传统CAD时代,各系统间的冲突碰撞极难在2D图纸上识别，往往直到施工进行了一定阶段才被发觉,不得己返工或重新设计;而BIM模型将各系统的设计整合在了一起,系统间的冲突一目了然,在施工前改正解决,加快了施工进度、减少了浪费、甚至很大程度上减少了各专业人员间起纠纷不和谐的情况。

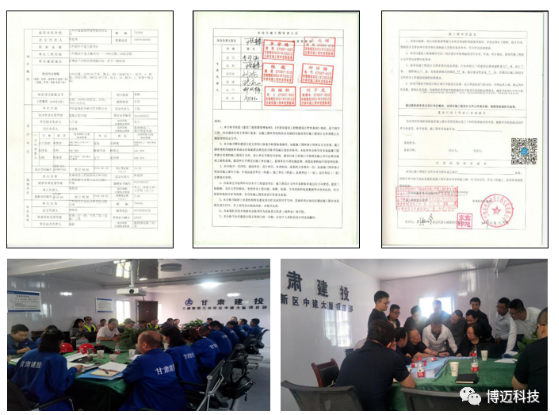

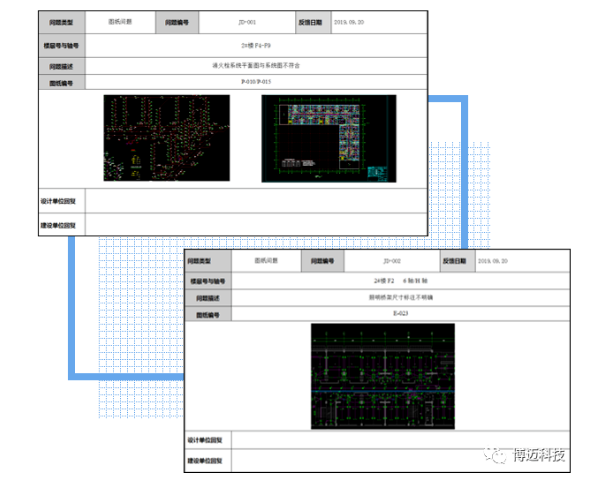

    图纸会审

    基于BIM的图纸会审通过在三维模型中进行漫游审查，以第三人的视角对模型内部进行查看，发现净空设置等问题以及设备、管道、管配件的安装、操作、维修所必需空间的预留问题。

    优化施工设计

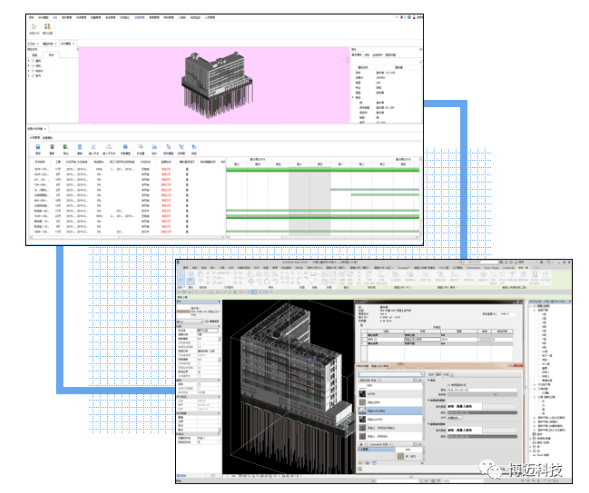

    BIM技术将与BIM模型具有互用性的4D软件、项目施工进度计划与BIM模型连接起来以动态的三维模式模拟整个施工过程与施工现场,能及时发现潜在问题和优化施工方案(包括场地、人员、设备、空间冲突、安全问题等)。同时,4D施工模拟还包含了临时性建筑如起重机、脚手架、大型设备等的进出场时间,为节约成本、优化整体进度安排提供了帮助。

    BIM模型为预制加工工业化的基石

    细节化的构件模型可以由BIM设计模型生成,可用来指导预制生产与施工。由于构件是以3D的形式被创建的,这就便于数控机械化自动生产。当前,这种自动化的生产模式己经成功地运用在钢结构加工与制造、金属板制造等方面,从而生产预制构件、玻璃制品等。这种模式方便供应商根据设计模型对所需构件进行细节化的设计与制造,准确性高且缩减了造价与工期;同时,消除了利用2D图纸施工由于周围构件与环境的不确定性导致构件无法安装甚至重新制造的尴尬境地。

    使精益化施工成为可能

    由于BIM参数模型提供的信息中包含了每一项工作所需的资源，包括人员、材料、设备等等，所以其为总承包商与各分包商之间的协作提供了基石，最大化地保证资源准时制管理、削减不必要的库存管理工作、减少无用的等待时间、提高生产效率。

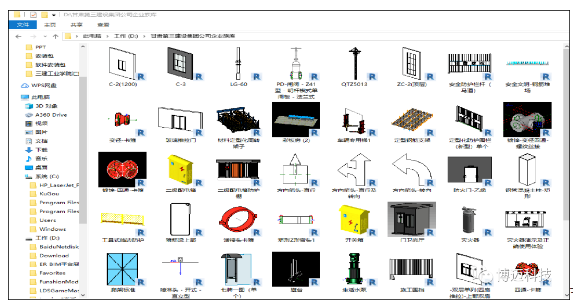

    企业标准化族库

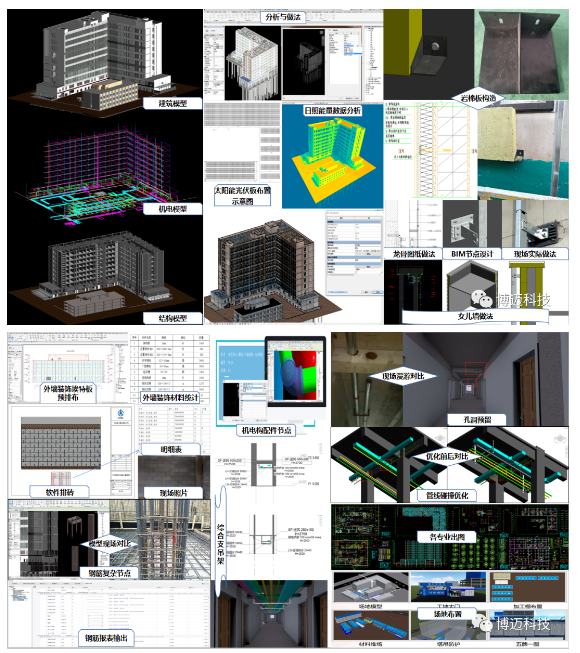

    节点展示

    BIM管理应用

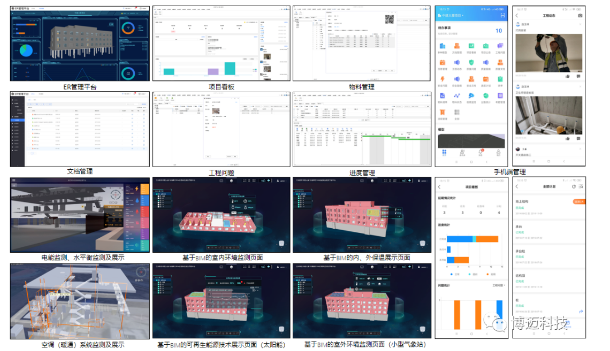

    ERBIM5D施工协同管理平台用于打造多端协同、资料管理、BIM模型管理、安全管理、质量管理、进度管理、监控管理等实用落地功能为主的智慧建造体系。满足BIM技术在工程行业大规模个性化、多样化应用需求。以BIM在工程现场深度应用为使命，构建以BIM为数据载体，物联网无感信息采集，解决传统以填报统计模式信息系统不宜落地，信息采集周期长，成本高，实时性差难题；将BIM技术，IOT与工程生产经验管理深度融合，通过数据驱动企业效率提升，竞争力提升。

    创新与亮点

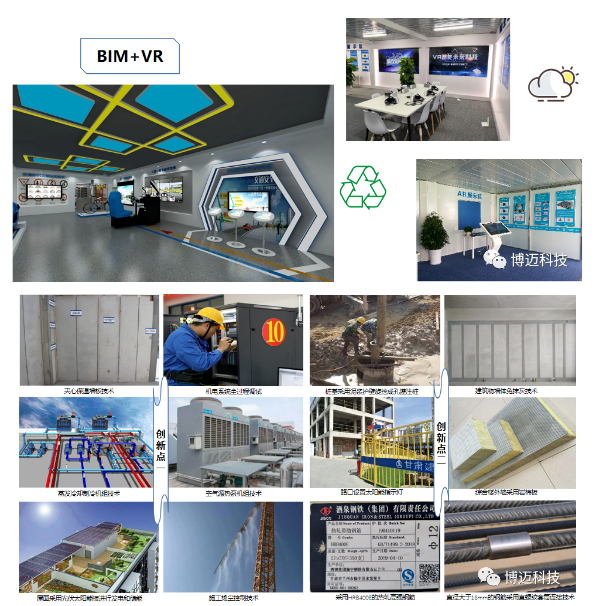

    通过共享统一的建筑模型，设计单位、施工单位等项目参与方可以在同一平台上共享数据信息，协同完善施工过程，相比传统建设过程可以更迅速的传递信息、管理、调整施工。BIM与VR技术相结合，可以让使用者不仅可以看到这个模型，还可以深入其中，通过1比1的虚拟现实环境，真实的感受身处模型之中。

    结束语

    本项目作为甘肃第一栋超低能耗建筑。项目超低能耗方案充分考虑所在地气候条件及自然资源，同时兼顾成本。具有良好推广价值。已被评为甘肃省“十三五”科技攻关示范项目；中美清洁能源示范工程，通过在设计施工全过程中采用先进的被动式超低能耗建筑相关技术，全面实现了低碳、绿色、环保、高效的目标，起到引领和示范作用。

    根据BIM应用Revit建立同时满足施工及商务应用模型，减少各专业分开建模耗费的时间成本，同时减少现场施工成本与结算成本误差。可以提高建筑能源利用率、提升室内环境质量、提高可再生能源应用比例，提升建筑的可持续性。
