Revit培训常见疑问：Revit建模常见问题之异形柱
最近一群学弟、学妹在学习revit软件的建模，我将依照他们的问题简单做一些整理归纳，利用零碎时间写写相关操作步骤，以供大家参考。

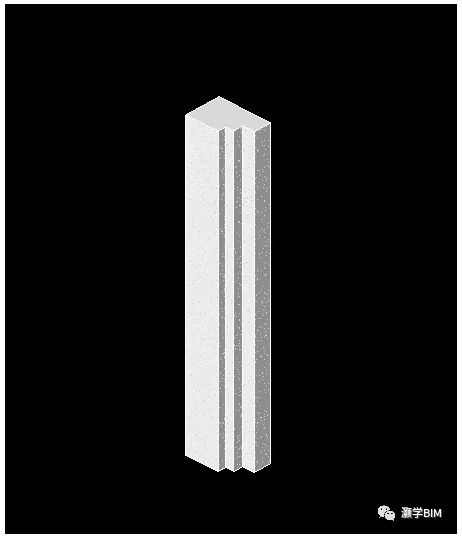

Revit异形柱绘制方法：

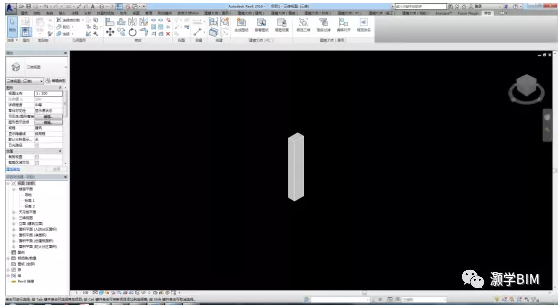

1、打开建筑样板，载入族，载入矩形柱

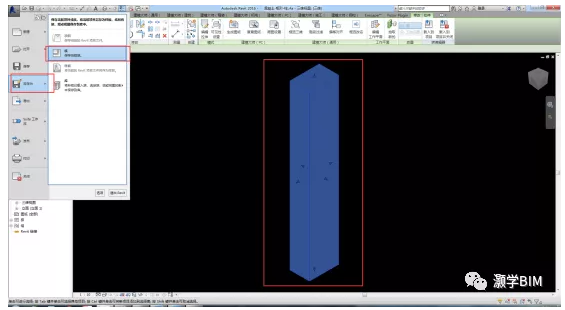

2、双击矩形柱族，进入族编辑模式，将此族以异形柱名称另存为一个新的族文件（例如：异形柱1.rtf）
3、双击矩形柱本身，你会发现是利用拉伸的方法来绘制我们的矩形柱族，所以应该去修改拉伸的轮廓

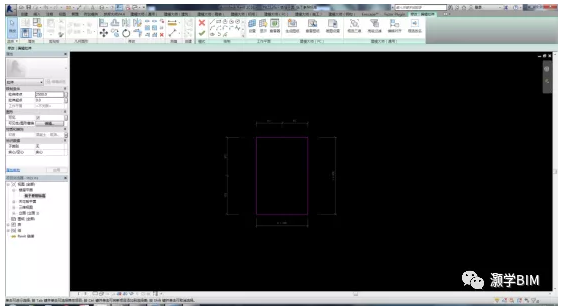

修改前

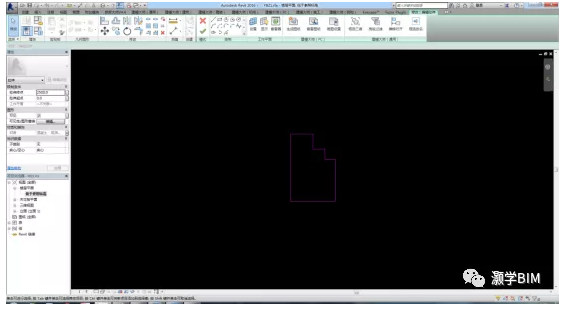

修改后
4、绘制我们异形柱截面轮廓后，保存族文件，异形柱族就做好了
更多海量免费Revit教程视频，点击Revit教学视频即可获取。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
