    最近一直在尝试，如何能用Dynamo，快速创建门窗详图，经过几周的测试，终于实现了基本功能，后续还需要继续优化。

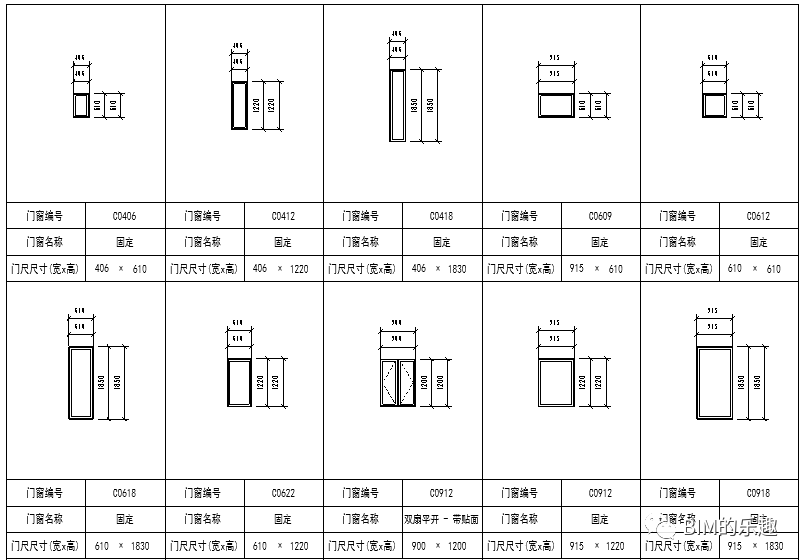

    效果基本就是这样，一键完成，之后会在优化尺寸标注等问题。

    接下来，简单分享下思路吧，毕竟这个东西辛苦研究这么久，程序就不分享出来了。

    首先，由于我的水平有限，并没有找到直接创建门窗图例的API，所以我就变通了一下，先在图例视图上放置了一个门窗图例，然后收集当前视图中的所有图例，然后用List.FilterByBoolMask过滤出所有Category为图例构件的图元。

    然后呢，利用List.Deconstruct，只取第一个，其他的用Elements.删除，只保留一个即可。

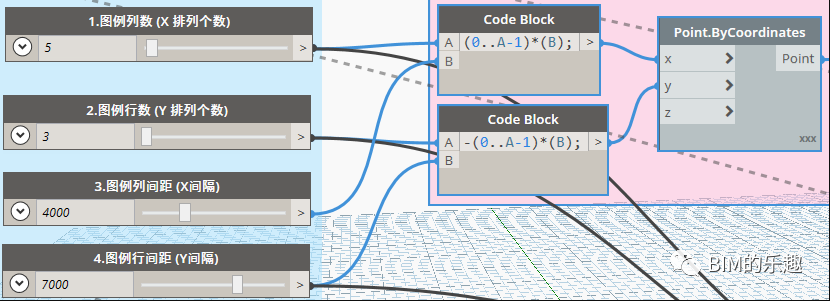

    之后呢，我们来创建一个点阵，用来复制上一步保留的门窗图例，如下图：

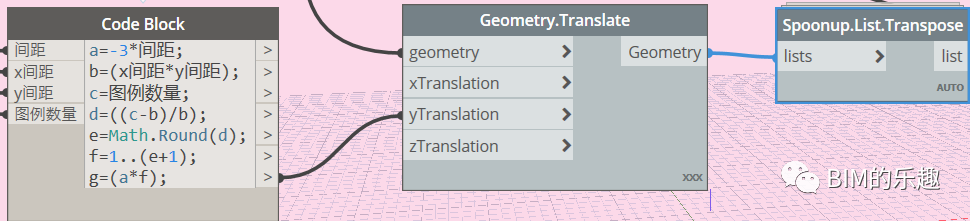

    这里我先创建了一组点，然后转置并拍平，因为我们要的列表是从左到右，然后换行继续从左到右，所以我们还需要对列表进行处理，来创建所需的向量，这步比较复杂，需要多次尝试，来理解其中的意义，如下图：

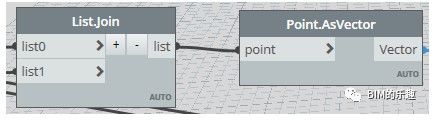

    这里我就不过多解释了，然后将前面两步的列表，合并，创建向量：

    之后取出我们所需的向量列表就行了。

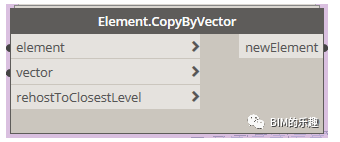

    到这里，我们的准备工作就完成了，然后就可以复制图例了，用下面这个节点：

    这样我们就得到了一组图例，但是现在所有的图例都是复制的第一个图例，都是一样的，我们需要通过

    Element.SetParameterByName，来设置图例的类型，同样的，图框也是这样创建，然后获取图例的参数，写入图框即可。

    到这里我们的基本功能就实现了，快速创建门窗详图。

    从上面中，我们看到，我的门窗，还有一部分是在链接模型里，这里我们需要用到BimorphNodes里的一些节点，来复制链接模型的族到当前项目，这里大家自己尝试即可。

    这里比较麻烦的是，在将图纸的图例，改为链接模型里的族类型的时候，直接获取链接模型的族类型，在当前文档是无法写入图例参数的，所以需要先获取族类型的名字，然后获取当前项目的族类型名字，然后两个列表合并再取唯一值，之后通过名字获取族类型，再写入图例构件即可。这里只是一个列表的比对过程，也比较简单，大家也自己尝试就行了。

    目前尚不完善的，就是尺寸标注这块，我还没找到方法，来识别这个窗是双扇还是三扇，所以我没法创建完美的两道尺寸标注。

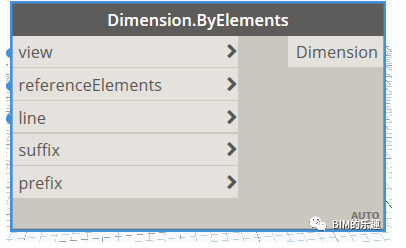

    我现在，只是通过获取图例的外轮廓，创建了两道相同的外尺寸线，利用节点Dimension.ByElements创建的尺寸标注：

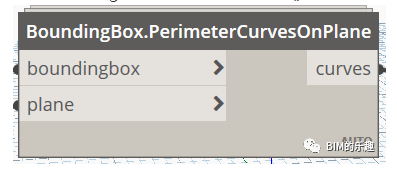

    我这里是获取了门窗的BoundingBox，然后拍平在图例视图上：

    之后利用顶点，重新构建要标注的位置线，进行标注的。

    到这里，视频中的门窗详图就基本完成了。
