项目概况

    益阳集美东方项目位于湖南益阳市，总建筑面积为191227.04平方米。本次BIM实施主要集中在地库部分，地下室共一层，面积57332.4平方米，层高为3600mm。主楼外地下室采用全现浇钢筋混凝土框架结构，基础采用预应力管桩，筏板基础和独立基础。负一层局部人防，其余部分为地下车库及设备用房。

    ▲项目概况

    BIM应用难点

    工程体量大、单体多，施工组织难度大；

    项目地形高低起伏，落差大，坡度变化复杂；

    BIM应用与施工图设计交叉进行，时间紧迫，

    在设计协调和进度安排上要求高。

    BIM具体应用

    图纸问题核查多专业碰撞检查

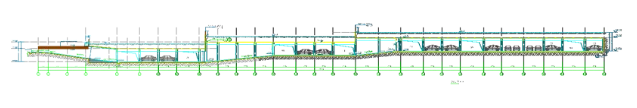

    本项目地库东西两侧存在约9400mm高差，增加了设计的难度。通过生成BIM模型，将各专业可视化，方便协调专业之间的矛盾，及早发现并解决设计中出现的问题，减少变更。

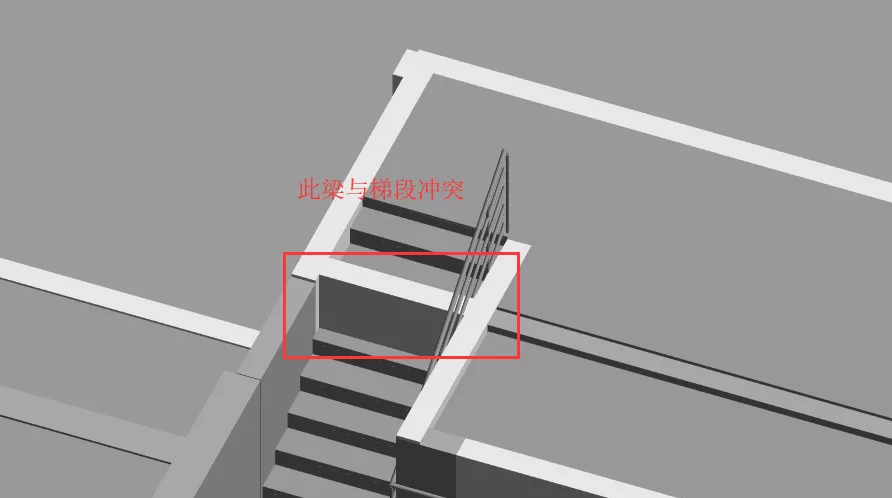

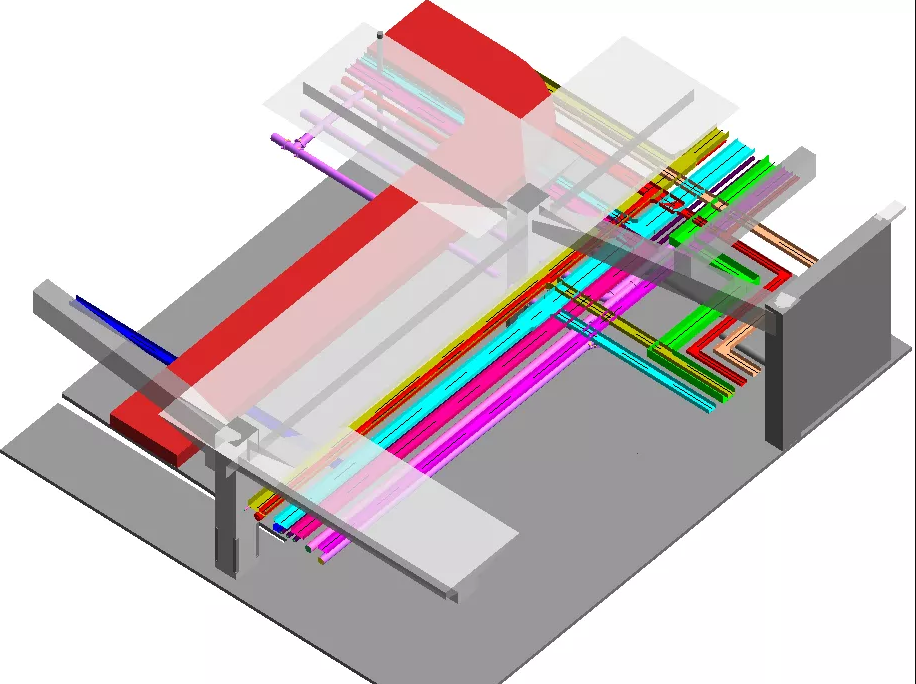

    ▲梁与楼梯冲突

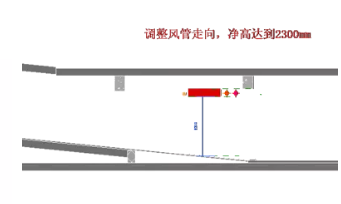

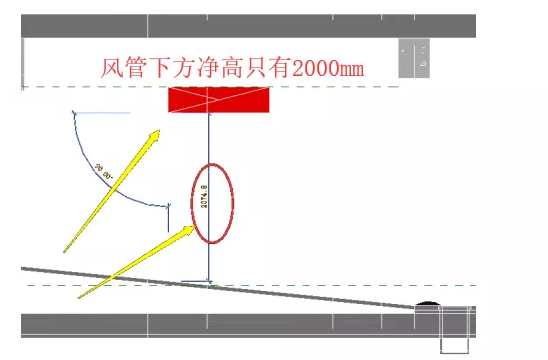

    ▲坡道处风管下方净高不足

    管综优化 净高分析

    针对管综出现的碰撞点，依据集团以及行业相关标准，根据现场实际情况及设计需求对实施方案进行优化，提前解决和规避问题。对优化后的管综进行净高分析，使其满足或优于集团标准，对管道复杂净高不足区域出具优化方案。

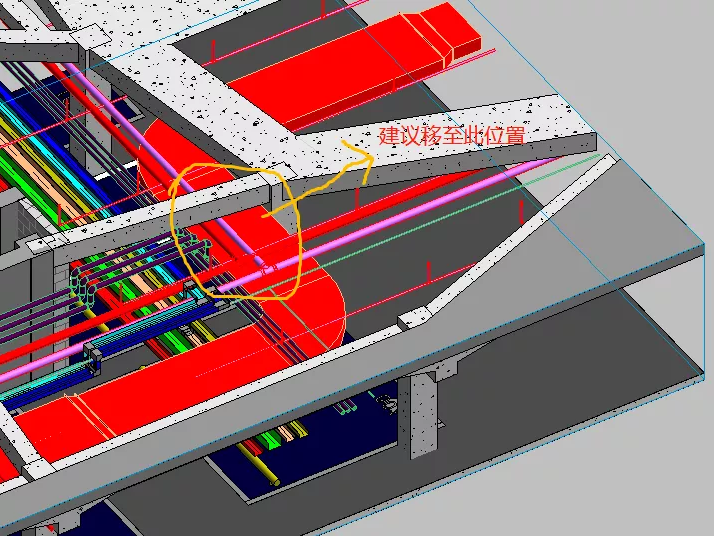

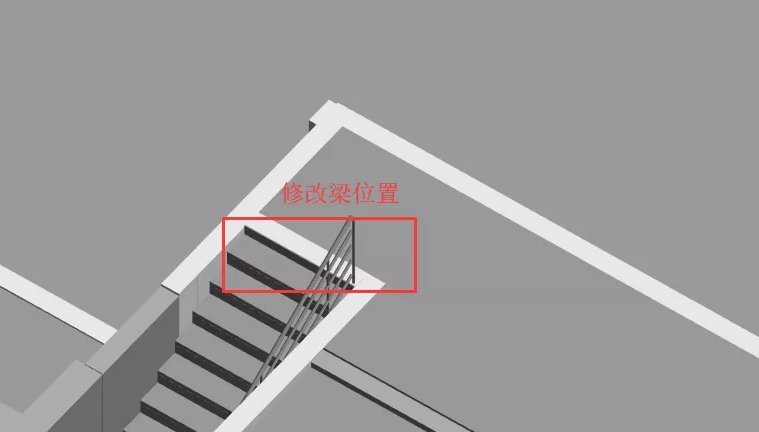

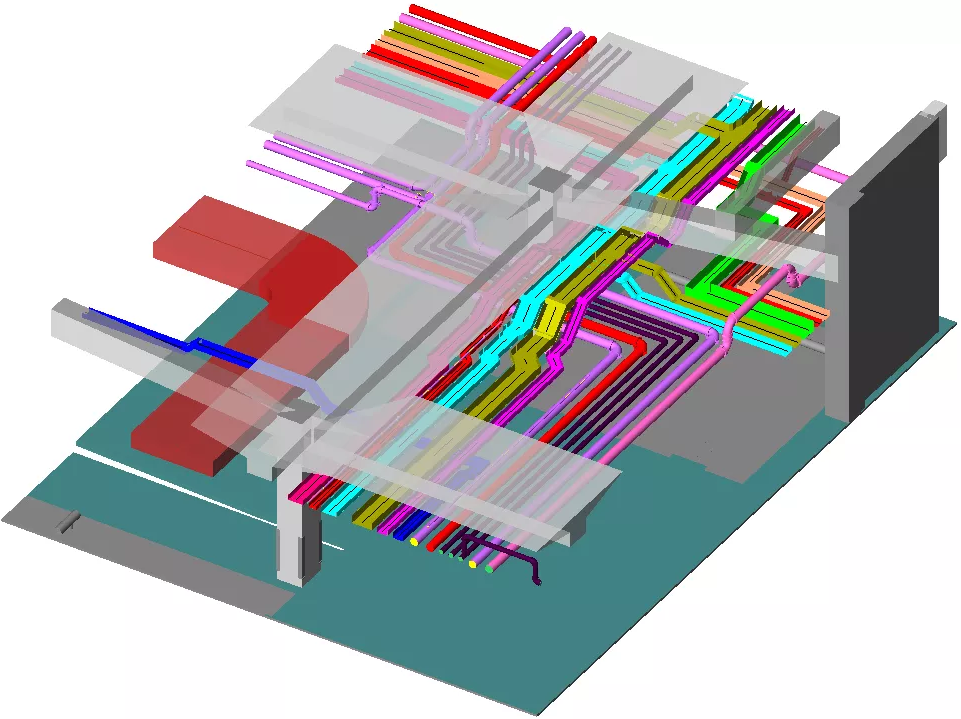

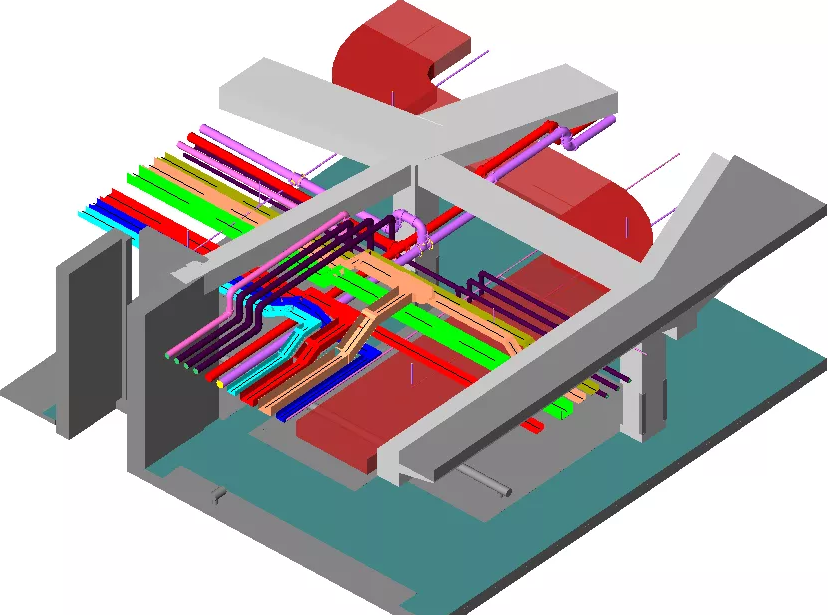

    ▲优化前与优化后对比

    ▲优化前与优化后对比

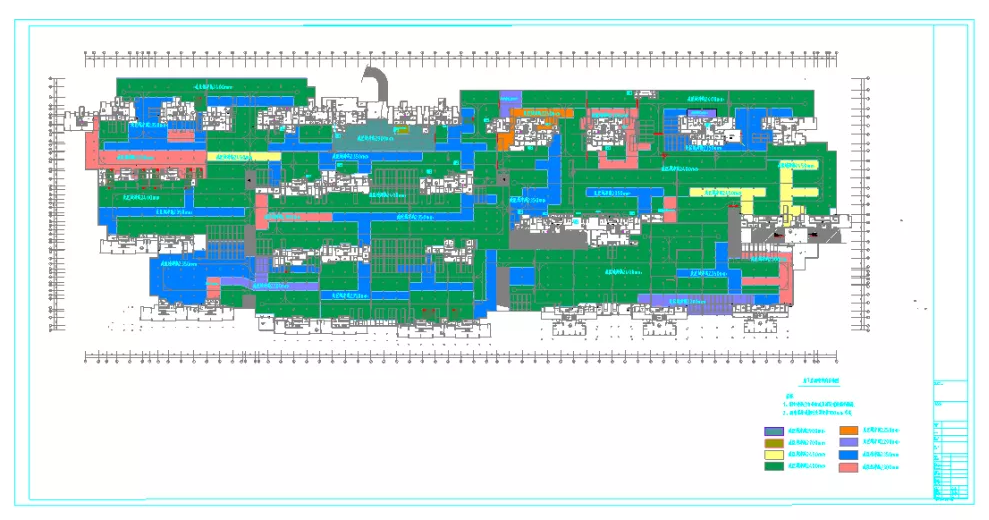

    ▲净高分析图

    预留洞核查

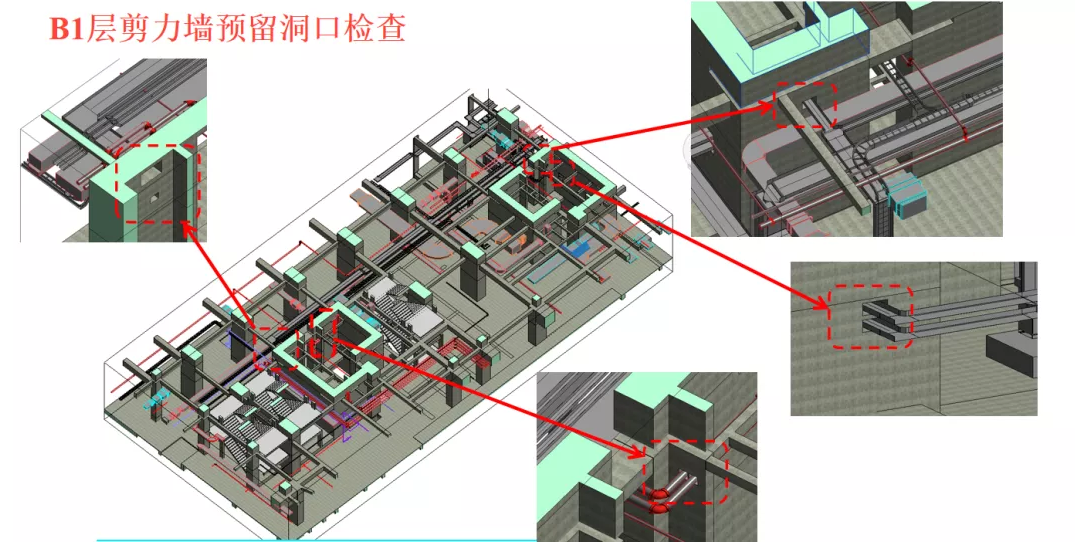

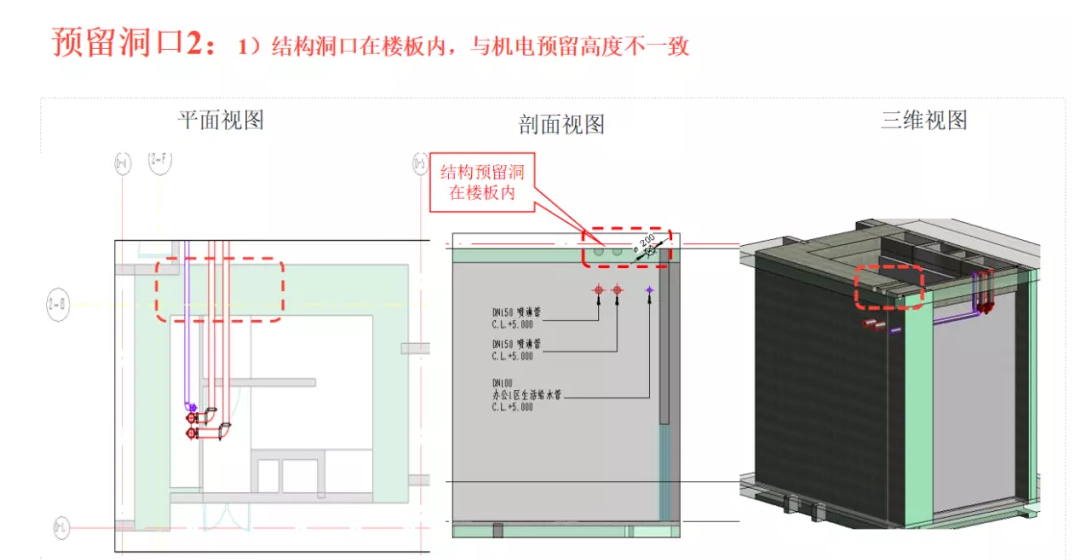

    依据管综优化后模型，可一键生成预留洞，出具二维留洞图，指导施工，若已有留洞图，可对原留洞图进行核查，避免留洞定位与机电管线偏差，造成二次返工。

    可视化技术交底

    利用BIM可视化的特点，对项目进行三维交底，使复杂节点更加直观化，且可以对项目中施工关键部位进行施工模拟，直观地了解施工安装方案，优化和改善原有方案，提高施工效率。

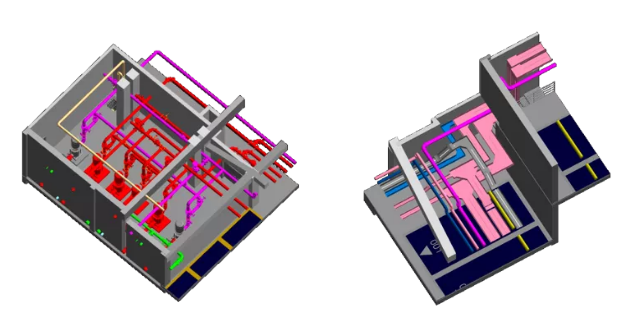

    ▲水泵房与局部管综

    BIM应用成果

    BIM技术的应用，使本项目达到了预期设定的目标要求。将二维和三维合二为一，将设计图转成基础模型，在基础模型上进行问题检查以及深化设计，共发现并解决图纸及碰撞问题土建33处，机电21处，发现并解决两处净高不足区域，最后导出综合管线图用于指导施工。BIM的应用提升了设计施工过程的精细化管理，提升了质量、进度、成本等管控能力。

    主要使用软件

    ·AutoCAD2014

    ·AutodeskRevit2017

    ·AutodeskNavisworksManage2017

    ·Fuzor2017
