如何用BIM画地下车库？郑东新区黄河龙珠酒店项目—地下车库中BIM成果汇报
文章来源：创达咨询郑东新区黄河龙珠项目部
2020年7月5日，创达咨询黄河龙珠酒店项目部邀请业主及施工单位，针对黄河龙珠酒店项目地下车库图纸问题进行了BIM工作阶段性成果汇报。

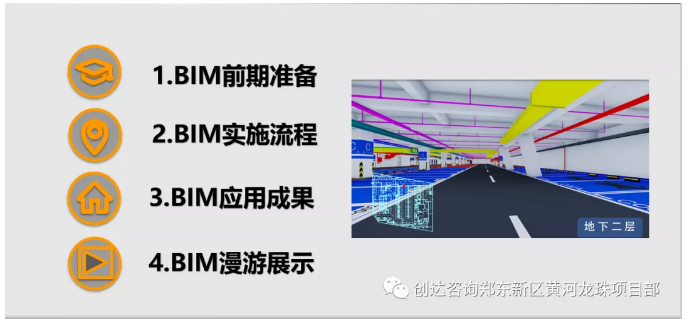

汇报流程

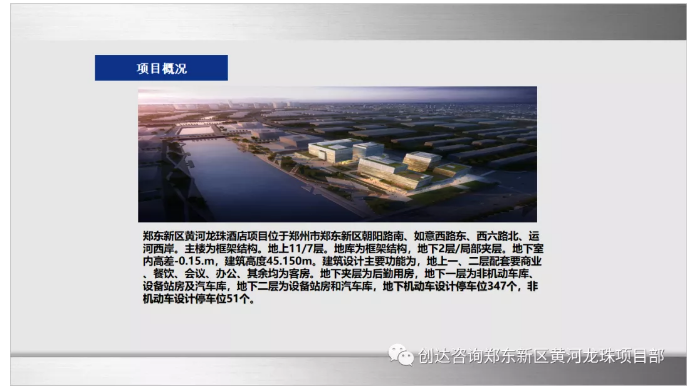

项目概况

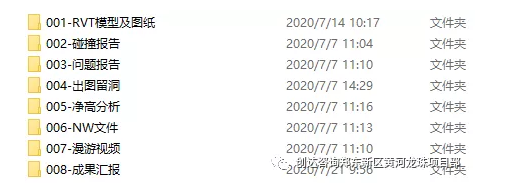

模型文件

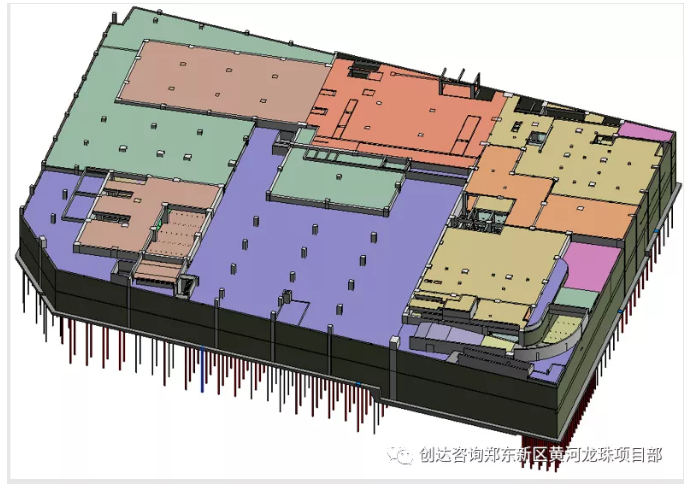

结构模型

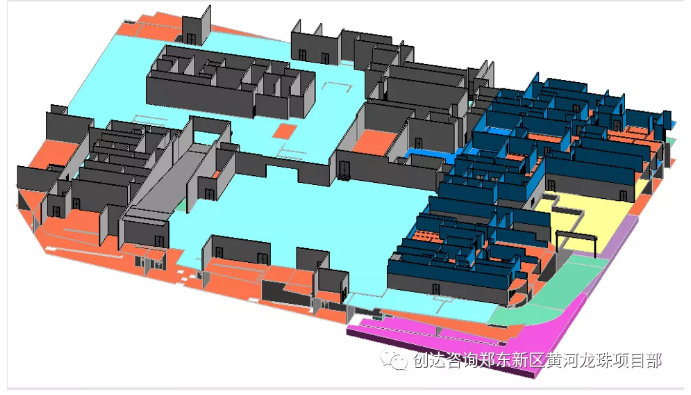

建筑模型

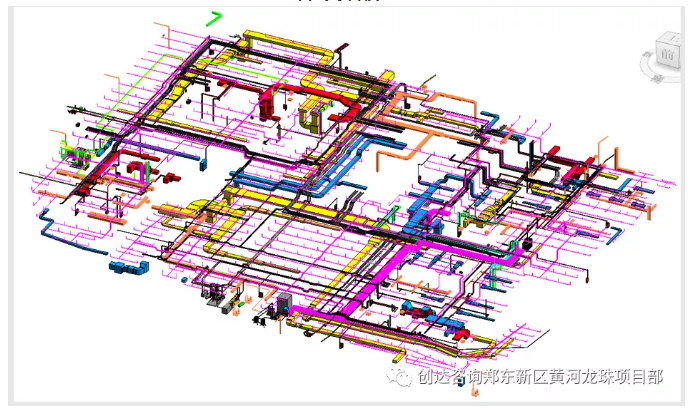

管线综合模型

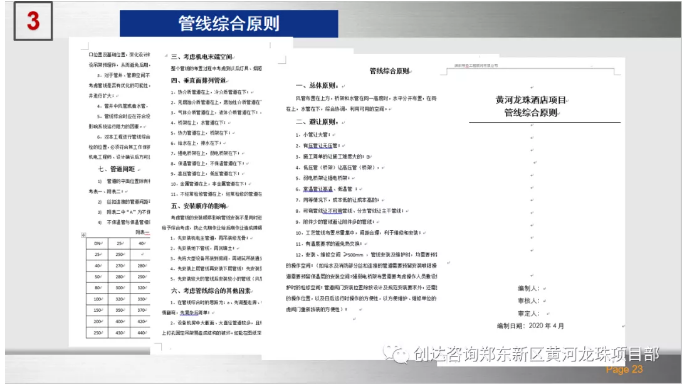

根据设计图纸进行BIM建模后，按照确定的管线综合排布原则进行调整并优化，最终成果文件如下：

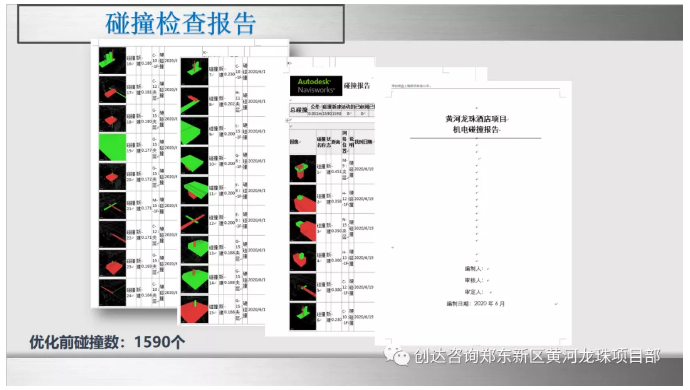

（1）碰撞报告
按照施工图建模完成后，我们针对各专业进行了碰撞检测，共发现了1590个碰撞问题。

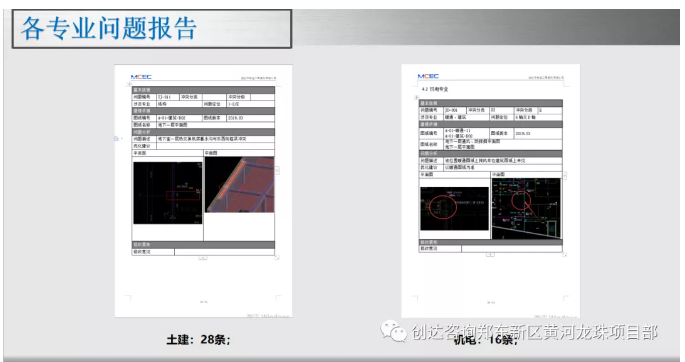

（2）问题报告
调整优化结束后，总结出土建及机电各专业按照实际施工后，出现的各方面的问题内容。
（3）出图留洞

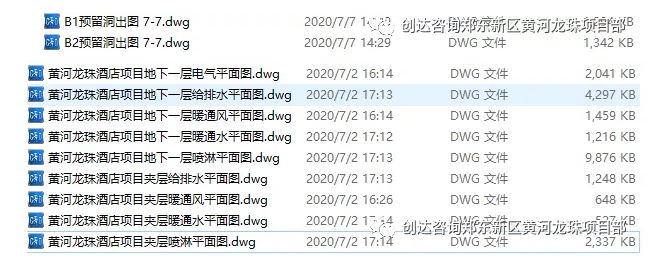

模型调整到确保能够进行辅助施工。与业主及设计院沟通过后，我方进行地下室管线定位出图及地下室预留洞出图。

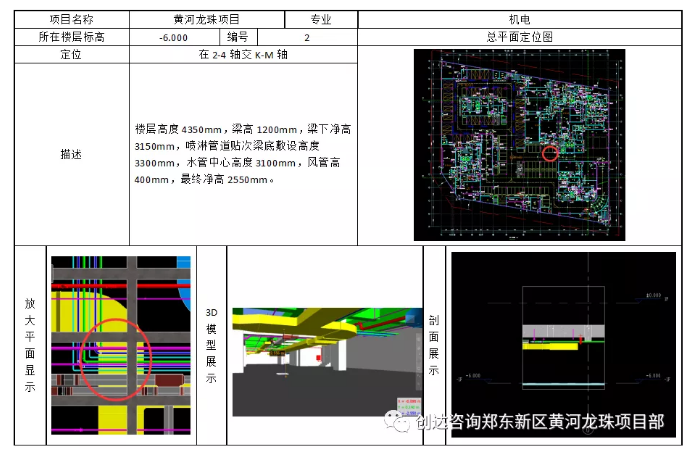

（4）净高分析及细部难点施工

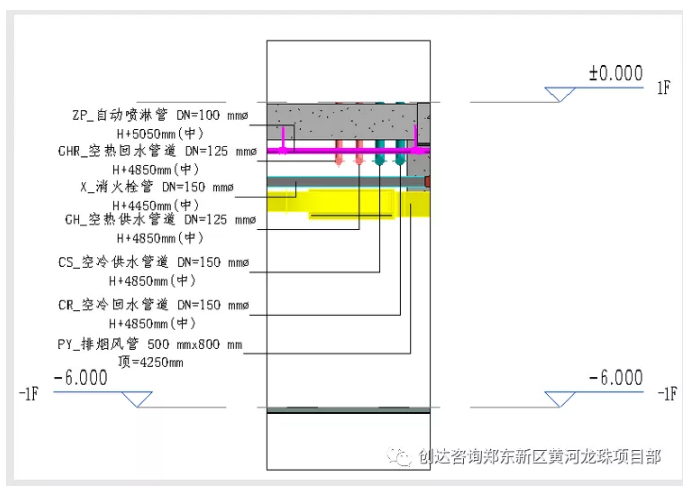

根据业主对主体性能及空间的要求，对管线进行调整后，针对空间净高进行分析，汇总成净高分析报告。

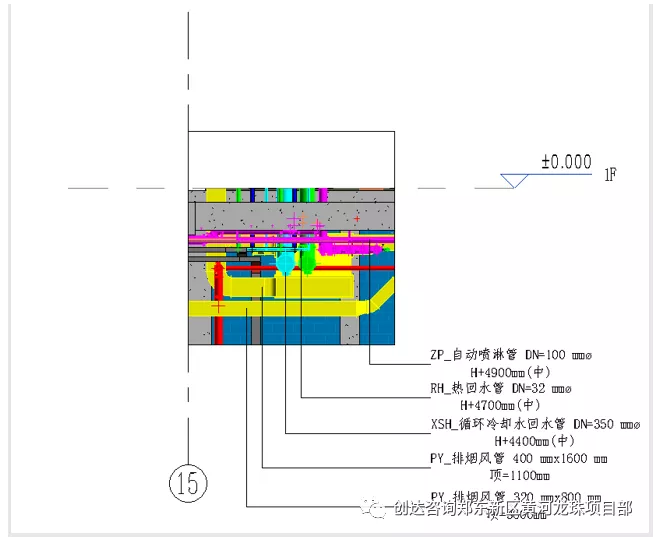

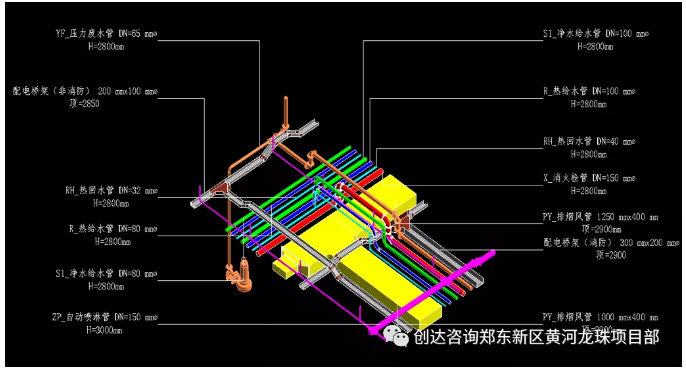

在管线排布较复杂的位置，我们针对性的做出带有指导性质的复杂节点管线排布。以及复杂节点三维图。

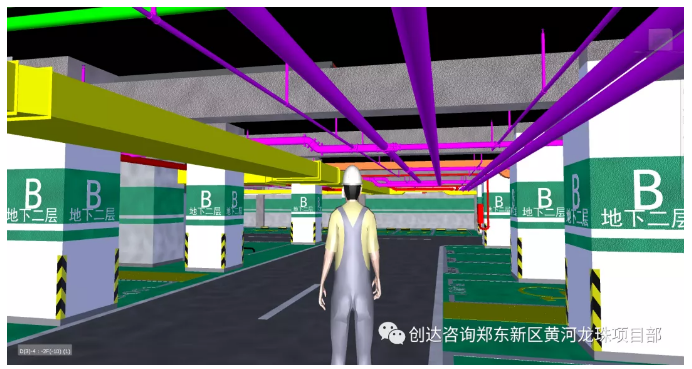

（5）3D漫游展示
最终成果确认后，从NW软件中直观的进行漫游，了解施工完成后项目实际情况。
（6）成果汇报
BIM成果完成后，我方孔维敏在施工现场会议室对业主及施工单位进行了黄河龙珠酒店项目地下车库BIM成果初次汇报。汇报完成后业主及施工单位对我方应用BIM技术在本项目中产生的价值进行评价并表示赞许。
-END-
