    01、项目概况

    本单体为两层钢框架结构，层高分别为6m和10m，平面尺寸78mx78m，其复杂性体现在：双曲面的屋面以及楼面难以进行表达，全部倾斜且角度各异的钢柱，采用分段折梁的方式对屋面及楼面曲面进行拟合确保室内观感。

    02、数据读入

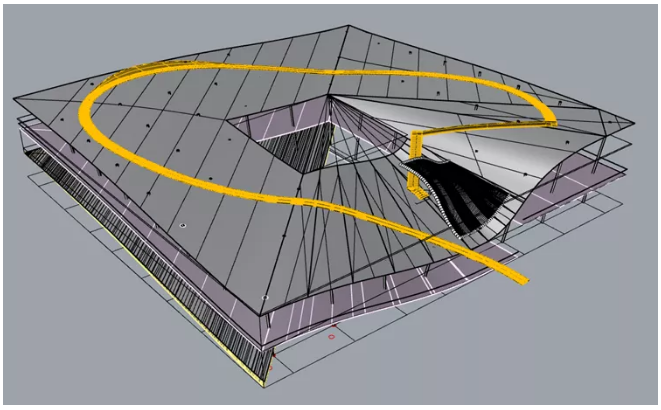

    本项目由方案中心在Rhino上完成方案模型的创建，提供给施工图设计的模型为3dm模型文件，为了在Revit中完成各专业的正向设计，尝试了三种数据传递路径。

    A.SAT文件中转

    在Rhino中导出SAT文件并链接或导入至Revit中，导入的SAT文件为一个整体块，可以通过拾取面来创建幕墙系统，但此模型无法进行准确定位以及数据处理。同时导入的方式对Rhino软件建模方式及精度要求较高，否则会出现部分形体不能顺利导入的情况。

    B.特征点坐标重构

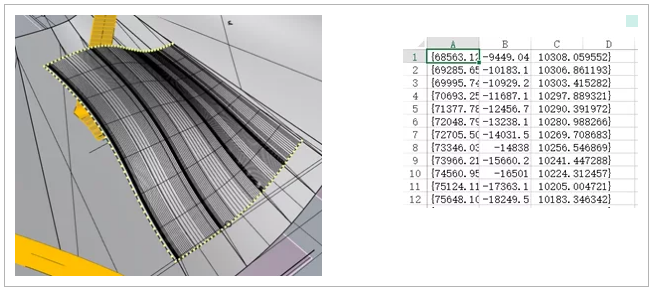

    从Rhino模型中选择代表性的特征点，导出为CSV表格，在Dynamo读取CSV坐标信息并按照方案设计逻辑进行曲面重构。这种方式重构工作量较大，准确性受导出时选取特征点的数量和质量影响。所获得的曲面可在Dynamo中进行进一步的数据分析处理。

    C.Rhynamo节点包

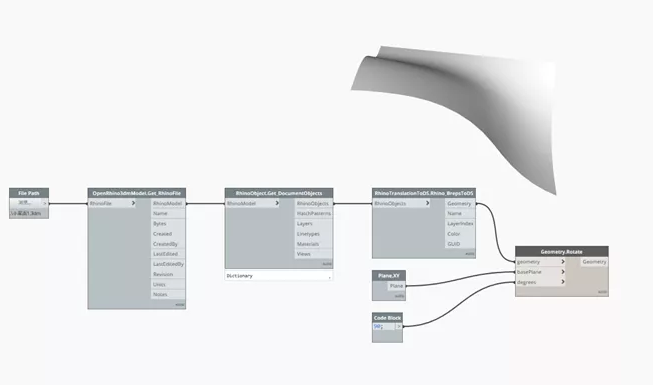

    该节点包可以免费下载，提供了Rhino和Dynamo之间的交互接口，可以在Dynamo中直接读取3dm模型文件。

    以上方法优劣之分不可一概而论，根据不同需求选用。

    进行快速可视化展示，专业间初步协调配合时可采用SAT导入的方式，更加快捷方便。

    需要进行构件准确定位、数据处理时则需采用后两种方法。导出点位重建的方式更贴合设计意图，且能修正Rhino模型中的建模误差，但工作量更大。

    Rhynamo读取的方式效率较高，在Rhino误差可忽略时，是后续参数化设计的高效手段，本项目即采Rhynamo方式。

    03、数据处理

    接下来介绍核心的数据处理部分，主要是钢结构构件如何在Dynamo及Revit中进行定位及生成。

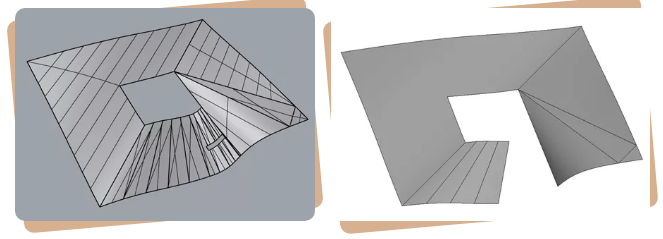

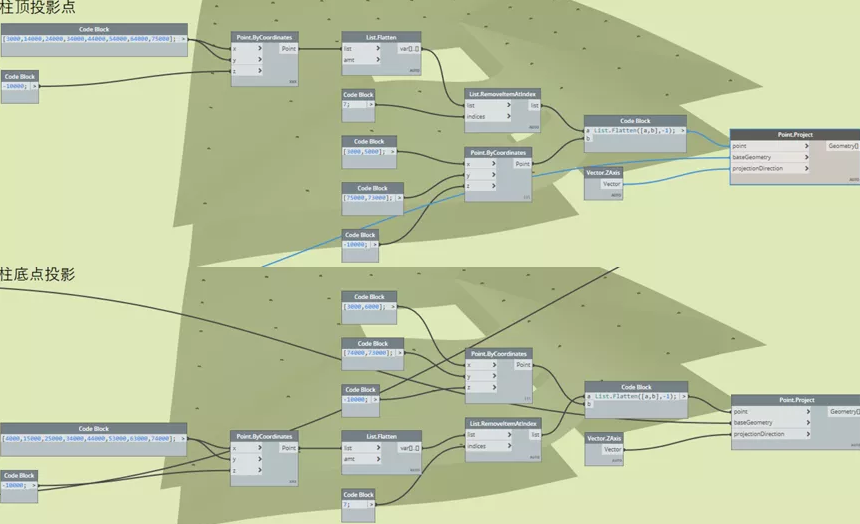

    钢柱的定位生成：根据方案设计意图，柱定位依靠轴网交点在楼面及屋面上的投影点进行定位，在首先读取屋面及楼面的Rhino曲面模型并调整坐标系与Revit习惯一致。

    再利用叉集方式快速创建轴网交点，调整其中不规则点，最终将其投影至屋顶曲面即可获得柱顶投影点。同样方式创建柱底投影点。

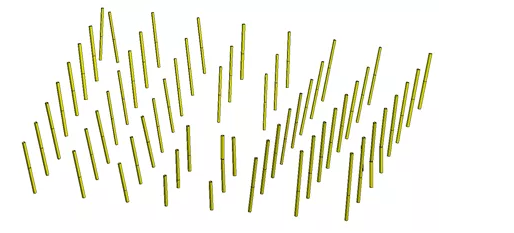

    最后连接柱顶柱底点成线并延伸至地下室底端，利用StructureFraming.ColumnByCurve的节点即可根据线在Revit中创建所需的斜钢柱。

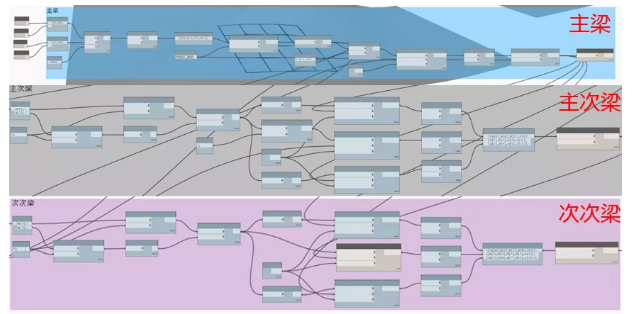

    梁的定位生成：梁采用三段或四段折梁拟合曲面形状，其中主梁各点均为屋面投影点，次梁则投影至主梁上确保与主梁相交位置准确。

    首先确立独立跨间的四个角点位置，根据角点创立四根主梁曲线并分为三段，将各段曲线端点投影至曲面上即获得主梁各定位点，连线各点并根据线创立主梁。

    其次，在主梁曲线上取主次梁的起始点连接成线，三等分后将中部点投影至曲面上，连接主梁上及曲面上的投影点形成主次梁折线，根据折线生成主次梁。

    次次梁的布置则是将主次梁进行四等分，获取等分点并连接直接生成次次梁折线，按折线生成次次梁。

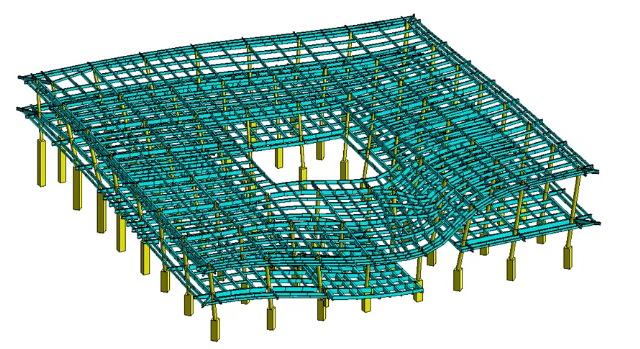

    各跨主次梁均参照此逻辑按照不同的布置划分方式进行创建。参照类似柱创建方法创建钢柱底短柱，最终形成与

    Rhino模型贴合的整体钢结构模型。

    04、模型导出

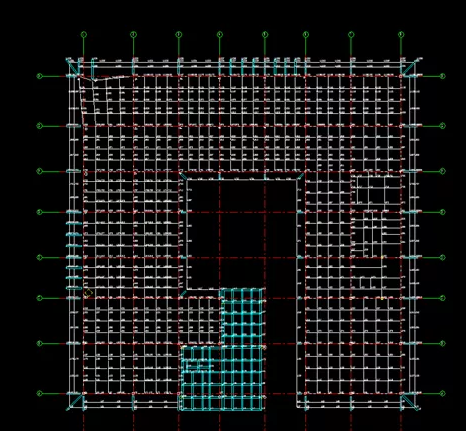

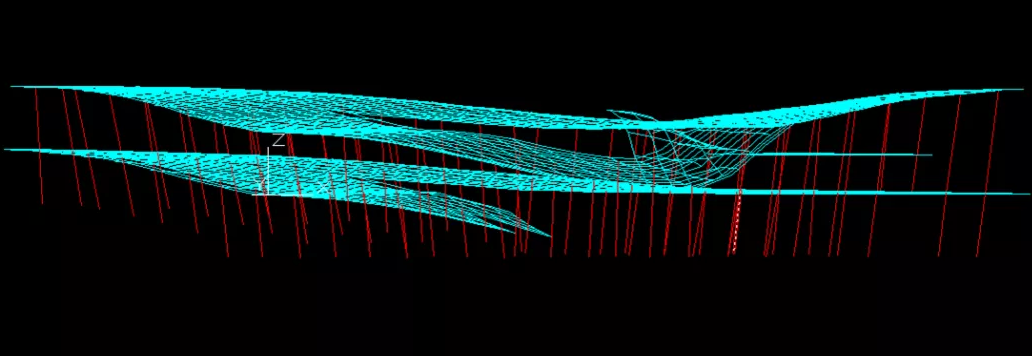

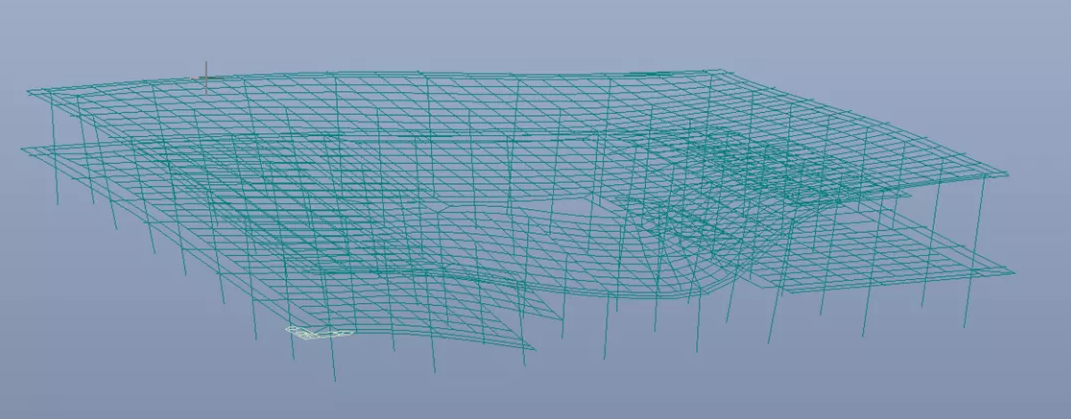

    计算模型导出：为了减少建立计算模型的工作量且确保模型的准确性，本项目通过LinkDWG节点包进行模型的导出。打开空白CAD图纸，选取需导出的构件，设置图层和颜色，运行即可进行DXF文件的导出。

    出DXF文件

    将DXF文件按图层导入MIDAS中并分别赋予截面则可快速创建结构计算模型并进行计算。

    模型节点编号、绘制及坐标表格的导出：

    首先分楼层选择所有梁构件，获取梁中心线及端点并按照先Y后X的方式进行排序，同时合并节点间距小于100的点。

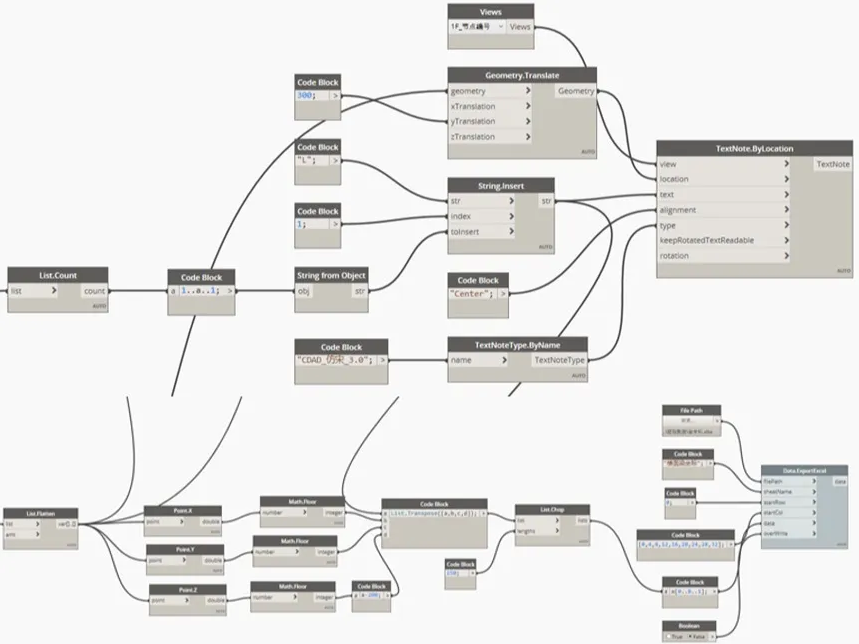

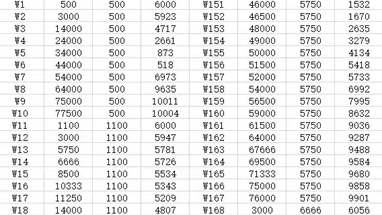

    对排列好的点分别获取X、Y、Z坐标，并根据节点个数进行逐一编号，将编号根据节点坐标位置直接绘制与视图当中，同时将节点编号、X坐标、Y坐标、Z坐标整理为二维列表输出至Excel文件。

    Dynamo编号

    Revit视图

    Excel文件

    05、技术总结

    最后针对本项目的参数化设计技术路线做一个总结。

    一是现在异形网红项目越来越多，方案提供的大多为Rhino或SU模型，现在Revit平台上已经有较多成熟的路径直接对接，如Dynamo上的Rhynamo及SketchUpforDynamo等，传递至Revit的同时也可对其中的数据进行处理。

    二是通过Dynamo平台可以极大的拓展Revit在异形体上的可操作性。

    三是通过Dynamo导出DXF文件可以极大拓宽Revit模型与各结构计算软件间的交互性，减小结构专业在此类项目中计算模型建立的工作量。

    以上就是起风的院子结构参数化设计的全部流程和技术总结，可供类似异型项目参数化设计参考。
