怎么用Civil3D？关于编辑Civil 3D中纵断面图的标注栏
纵断面图的标注栏

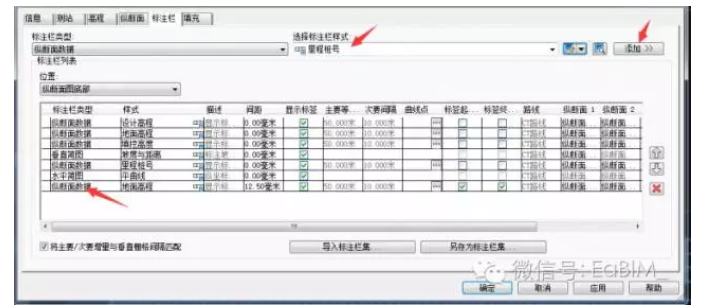

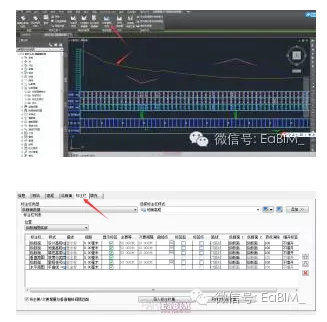

1.设置纵断面图，选中纵断面图，选择纵断面图特性中“标注栏样式”

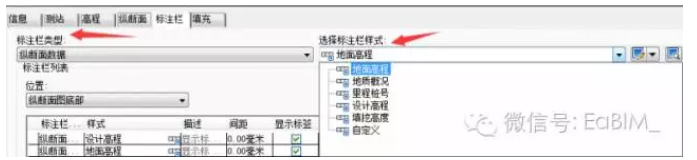

2.选择类型，再选择样式

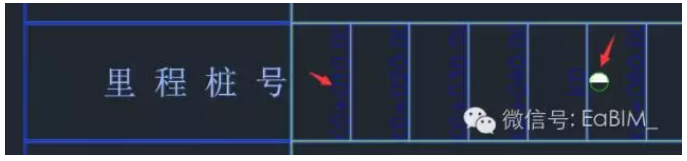

3.添加“里程桩号”标注栏样式

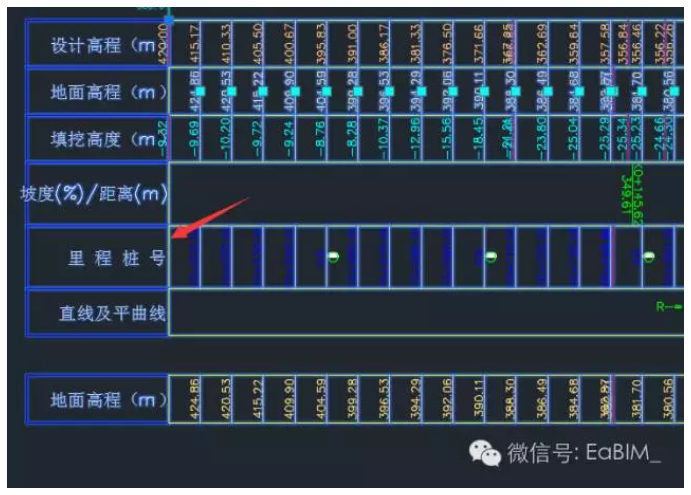

对于为什么每隔10m一个里桩号，每隔50m又画一个整桩号.原因如下：

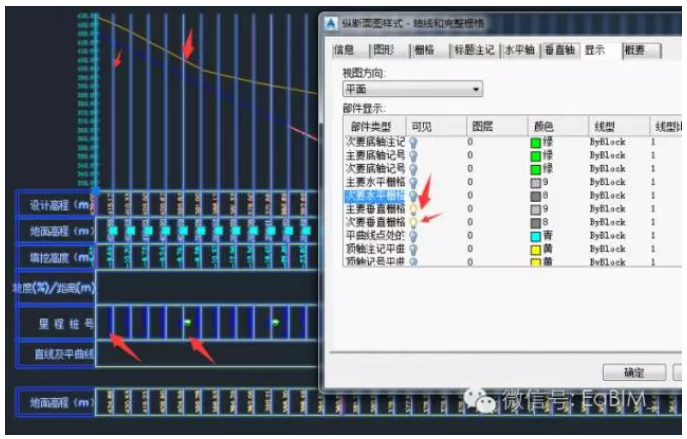

1.纵断面图的样式（轴网和完整格栅显示）

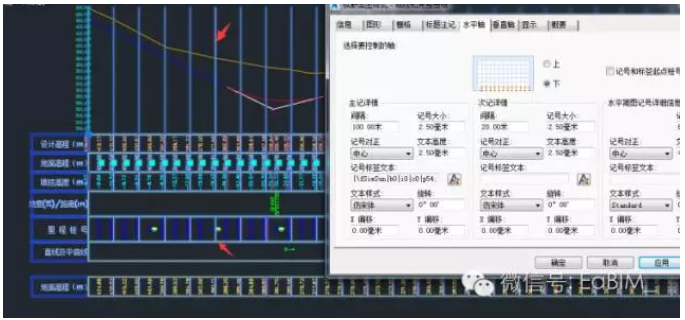

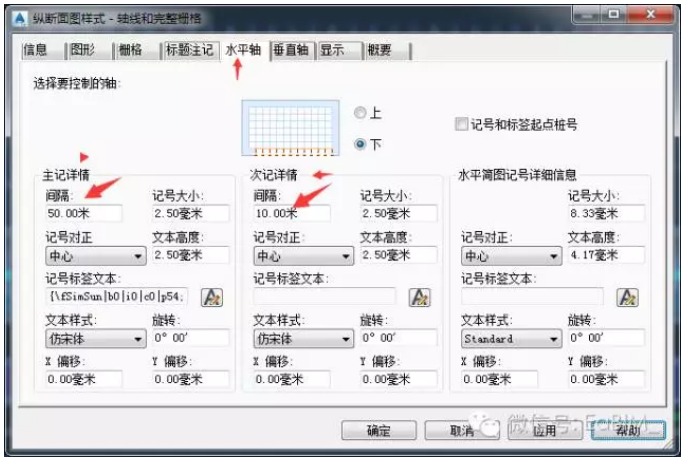

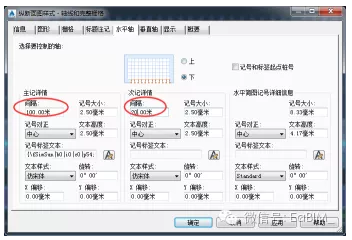

2.将主次间隔进行更改

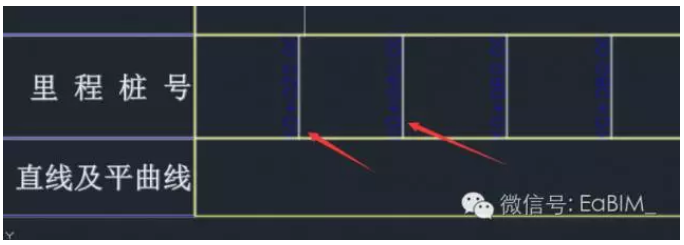

即：纵断面图标注栏中所显示的主次桩号，是由格栅的主次间距所决定的。
关于纵断面图的样式：
纵断面图样式用于控制在其上显示纵断面的图形的格式，以及轴上的标题和符号标注的格式。
项目过渡到新阶段时，纵断面图样式非常有用。在设计阶段中，可以使用一种栅格元素较少且符号标注受限的纵断面样式。限制符号标注和栅格元素可以减小图形尺寸，并改善图形的性能。
第二种样式可以用于打印。打印的纵断面图样式可以接受更多符号标注，并使用比设计样式更多的图形元素。
