BIM应用：BIM在施工准备阶段的应用
1、按照2D设计图纸，利用Revit等系列软件创建项目的建筑、结构、机电BIM模型，可对设计结果进行动态的可视化展示，使业主和施工方能直观地理解设计方案，检验设计的可施工性，可以直观的检查到图纸相互矛盾、无数据信息、数据错误等方面的图纸问题，在施工前能预先发现存在的问题，帮助图纸会审。
2、BIM模型可以进行土建结构部分的深化设计，包括预留洞口、预埋件位置等施工图纸深化。对关键复杂的钢筋节点进行放样分析，解决钢筋绑扎、顺序问题，指导现场钢筋绑扎施工，钢筋绑扎BIM模型案例见下图。
3、BIM模型可以协助完成机电安装部分的深化设计，包括综合布管图、综合布线图的深化。

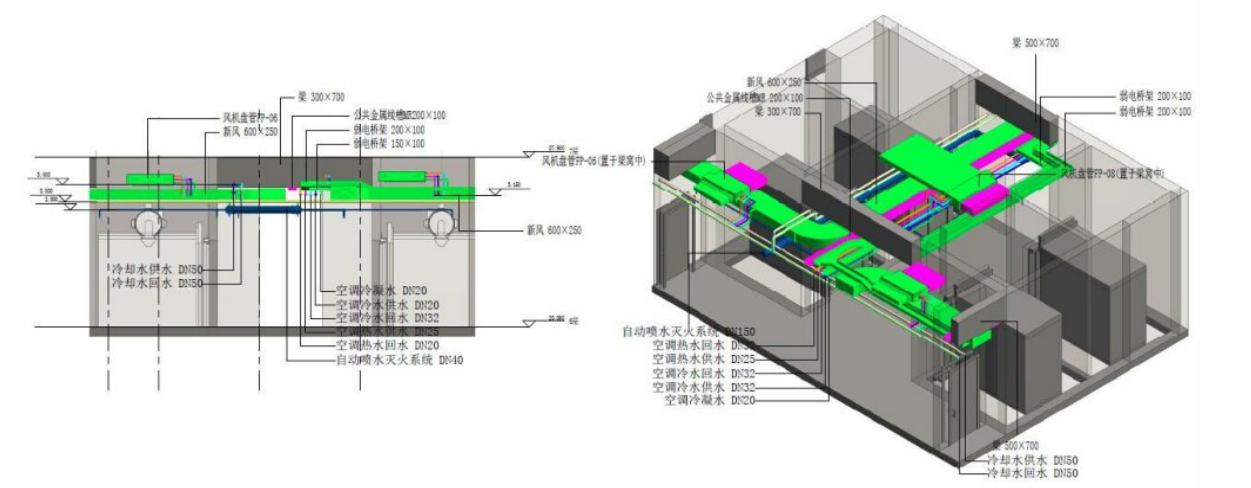

使用BIM模型技术改变传统的CAD叠图方式进行机电专业深化设计，应用软件功能解决水、暖、电、通风与空调系统等各专业间管线、设备的碰撞，优化设计方案，为设备及管线预留合理的安装及操作空间，减少占用使用空间，管线布置及优化如下图。

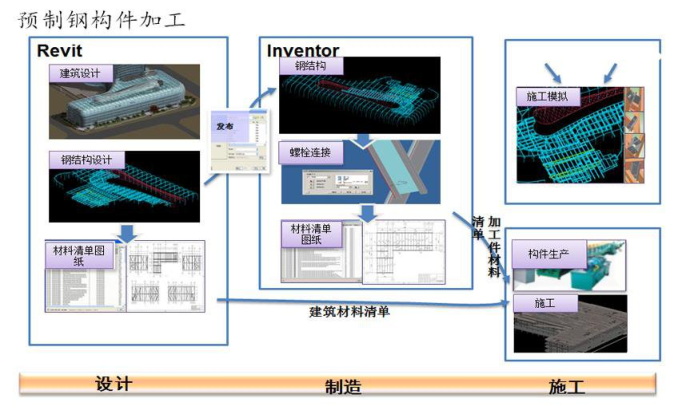

4、BIM模型可以完成钢结构加工、制作图纸的深化设计。利用Tekla Structures真实模拟进行钢结构深化设计，通过软件提供的参数化节点设置自定义所需的节点，构建三维BIM模型，将模型转化为施工图纸和构件加工图，指导现场施工如图。
5、幕墙BIM深化设计模型，明确幕墙与结构连接节点、幕墙分块大小、缝隙处理，外观效果，安装方式，用模型指导施工及幕墙加工制作。
6、通过BIM模型效果检验，可以协助完成装饰装修图纸深化设计，达到设计效果最佳，装饰装修深化设计详见图。
