Revit中创建楼板的方式：Revit中创建组合楼板的方法
第一步

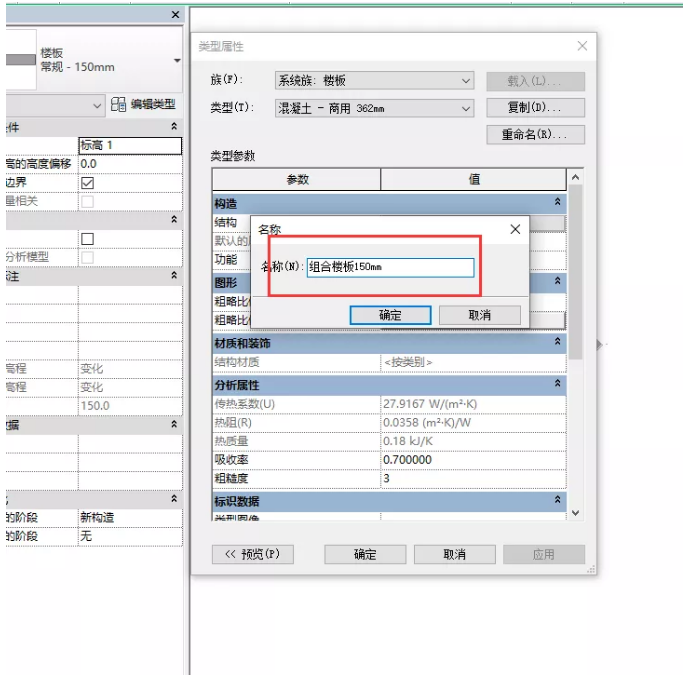

楼板-编辑-复制一个新楼板，类型选择为混凝土商用，命名为“组合楼板150mm”。
第二步

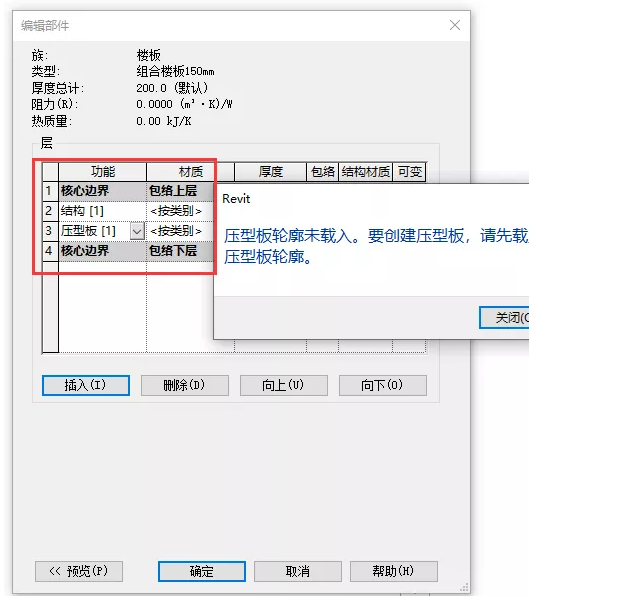

点击结构右侧进入编辑界面，删除核心边界以下构造层，并插入一个新的层，设定功能为“压型板",此时跳出一个对话框。
第三步

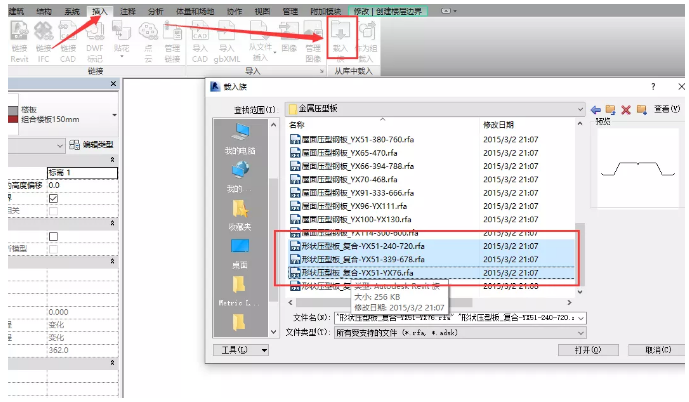

关闭对话框，选择插入-载入族-轮廓-金属压型板，选择以下三个压型板轮廓并打开，此时组合楼板的轮廓已载入。
第四步

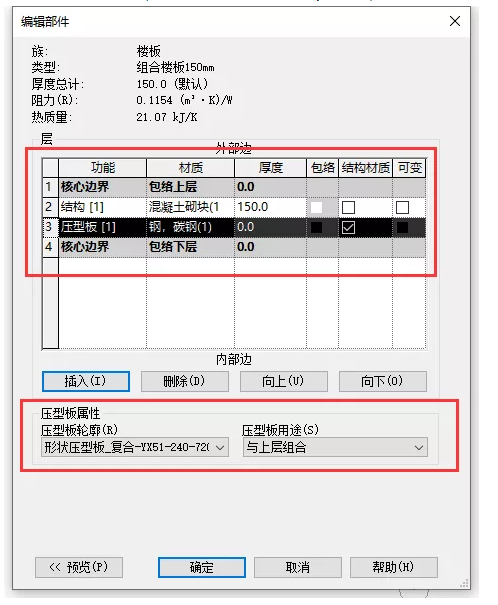

再重复第一二步，将压型板的材质选择“钢，碳钢”，结构的厚度为150mm，然后确定。
第五步

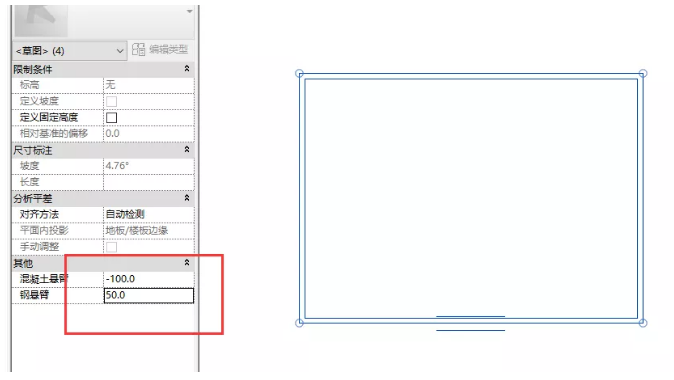

先画出一个矩形框轮廓，在左边属性栏中，将混凝土悬臂改为“-100mm”，钢悬臂改为“50mm”，完成绘制。
完成啦
