前言

    在国内的很多的大型项目中，特别是公建（如PPP项目）、道桥隧、能源产业等，大型的施工企业已经开始尝试或正在尝试开始在施工项目中使用BIM这个概念和相关技术及软件来阶解决自身项目的一些运营问题。但是由于相关的经济、管理、技术、人员、政策以及法律等方面的原因，倒是BIM在现阶段的应用大多处于碰撞检查、宣传展示等很初步的应用阶段。因此很对必要对现阶段BIM的应用状况做一个梳理，且需要结合各企业的发展状况，并结合我国国情对BIM的深入应用做更为系统的梳理，以便将BIM的应用以更为合理的方式去发展和推广。

    1现阶段的应用

    1.1碰撞检查

    1.2后期展示

    1.3BIM的协作管理

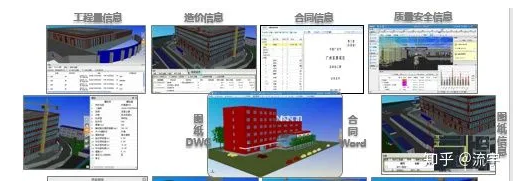

    现阶段，很多公司，如广联达、斯维尔、鲁班等公司都进行了以BIM平台为核心的协作管理方向的应用。集成土建、机电、钢结构、幕墙、精装、园林等各专业的模型信息，并以集成的模型为载体，关联施工过程的中的进度、成本、合同、质量、安全、图纸以及物料等信息。利用BIM模型的三维图形可视化的形象又直观的、可计算分析的特性等的方式，以项目的进度、成本管控、物料管理等提供基础的数据支持，以此来协助管理人员有效的进行决策和精细化管理，从而达到减少施工变更、缩短工期、控制成本以及提升质量等的目的。

    2BIM的应用方向（专业或者阶段）

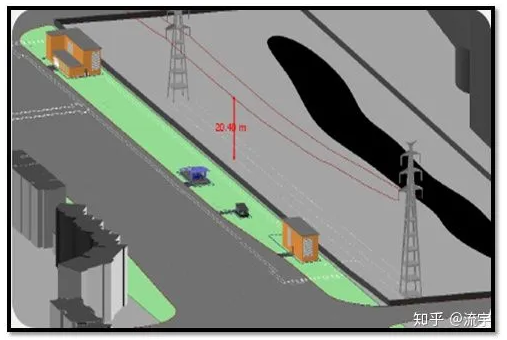

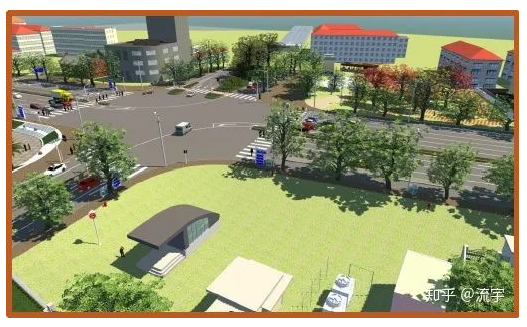

    2.1场地现状布置

    如开荒前、三通一平（五通一平、十通一平等）、临水临电等的

    2.2优化和比选（设计、施工阶段以及管理模拟）

    基于各种设计方案创建多个方案模型，整合项目周边环境模型，以三维可视化的形式展现各个方案的优缺点，协助设计及项目公司进行方案比选、整体优化及最终方案确定

    可比选的方向有：

    2.2.1使用BIM来评估设计方案的布局、视野、照明、安全、人体工程学、声学、纹理、色彩及规范的遵守情况，甚至做到建筑局部的细节推敲，迅速分析设计和施工中可能需要应对的问题。

    2.2.2借助BIM提供方便的、低成本的不同解决方案供项目投资方进行选择，通过数据对比和模拟分析，找出不同解决方案的优缺点，帮助项目投资方迅速评估建筑投资方案的成本和时间。

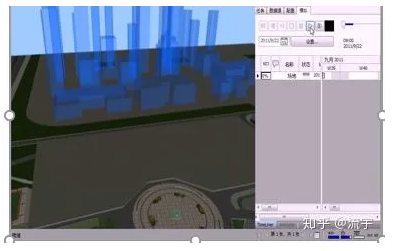

    2.2.3日照光污染分析

    传统方法——需要经过培训的专业技术人员手工方式输入相关数据分析计算，同时由于设计方案的调整，需要经常性的重复录入或者校核数据，导致建筑物理性能化分析通常被安排在设计的最终阶段，使建筑设计与性能化分析计算之间严重脱节。

    基于BIM——虚拟建筑模型已经包含了大量的设计信息（几何信息、材料性能、构件属性等），只将模型导入相关的性能化分析软件，自动完成数据输入，即可得到相应的分析结果，级大降低了性能化分析的周期，提高了设计质量。

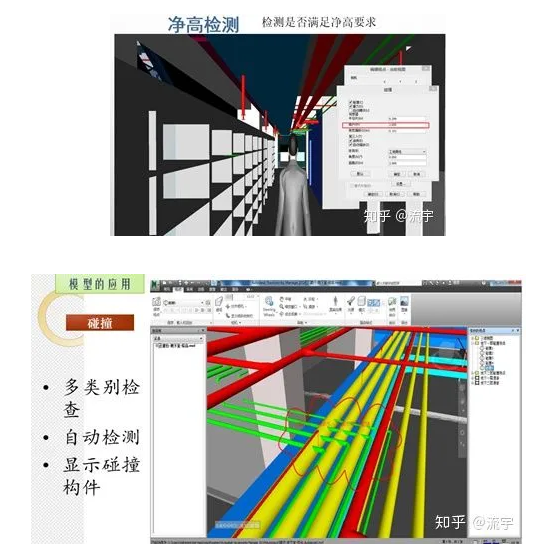

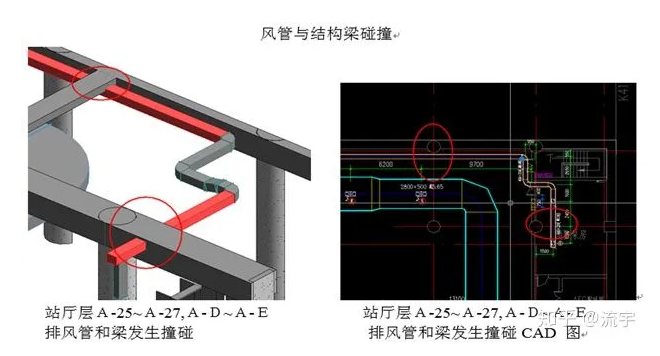

    2.2.4管线综合检查

    在搭建各专业虚拟三维BIM模型环境下，发现设计中的碰撞冲突，从而大大提高了管线综合的设计能力和工作效率。能及时排除项目施工环节中将会遇到的碰撞冲突，减少变更，提高施工现场的生产效率，降低由于施工协调造成的成本增长和工期延误。

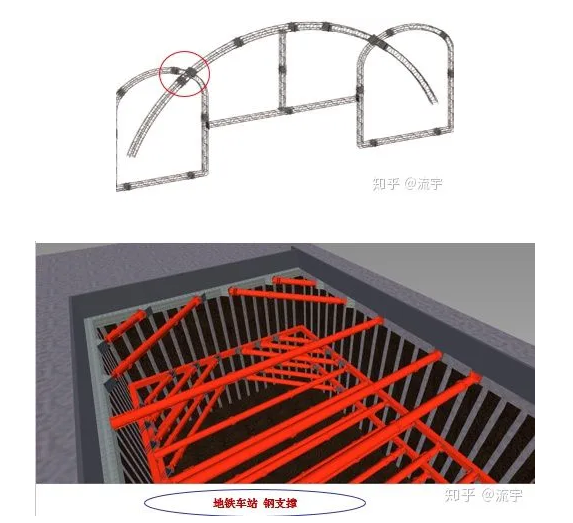

    2.2.5指导施工（现阶段的智慧工厂）

    如钢筋下料、管线排布、隐蔽工程施工、钢筋节点等等

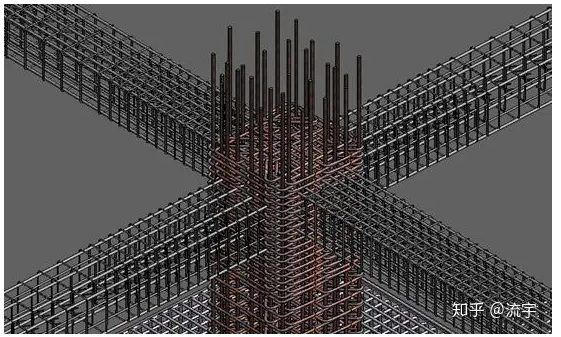

    钢筋施工指导梁柱节点钢筋模型

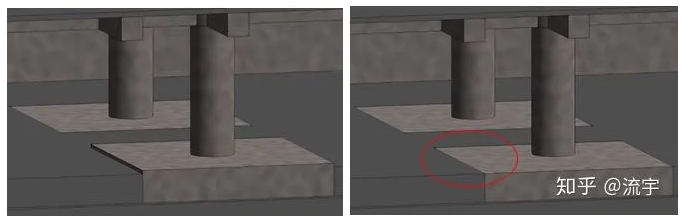

    2.2.6图纸会审（主要为三维交底以及错漏缺的分析）

    会审前发现的问题会审后的调整

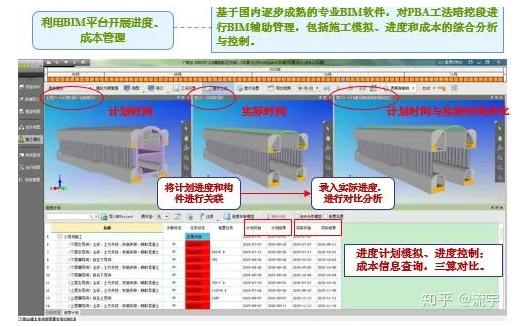

    2.2.7管理-施工进度模拟（形象进度以及进度款申报管理）

    直观、精确地反映整个建筑的施工过程。4D/5D精确掌握施工进度，优化使用施工资源以及科学地进行场地布置，对整个工程的施工进度、资源和质量进行统一管理和控制，以缩短工期、降低成本、提高质量。

    2.2.8工艺动画（复杂阶段及结构和重大安全专项会议应用）

    2.2.9管理--施工过程中的进度、安全、成本、质量
