淀东水利枢纽泵闸是上海地区规模最大的排涝泵站，也是基坑围护面积最大，基坑最深的水利工程。工程内容主要包括排涝泵闸和引水泵闸各1座。排涝泵闸由泵站和节制闸组成，泵站设计流量90立方米每秒，装置3台斜轴泵；节制闸为2孔，闸孔总净宽24米。引水泵闸由泵站和节制闸组成，泵站设计流量20立方米每秒，装置4台潜水贯流泵；节制闸为单孔，闸孔净宽5米。工程总投资约4.8亿元。

    该项目荣获上海市优秀工程咨询成果一等奖，上海市优秀勘察设计一等奖，2019年首届全国水利行业BIM应用大赛银奖，中国水利水电勘测设计BIM应用大赛优秀奖，上海市首届BIM技术应用创新大赛最佳施工应用奖等奖项。

    项目概况

    项目地址：上海市闵行区莘庄商务区

    建设类型：政府投资

    项目类型：水利工程

    建设单位：上海市堤防（泵闸）设施管理处

    设计单位：上海市水利工程设计研究院有限公司、华东建筑设计研究院有限公司、上海建筑设计研究院有限公司

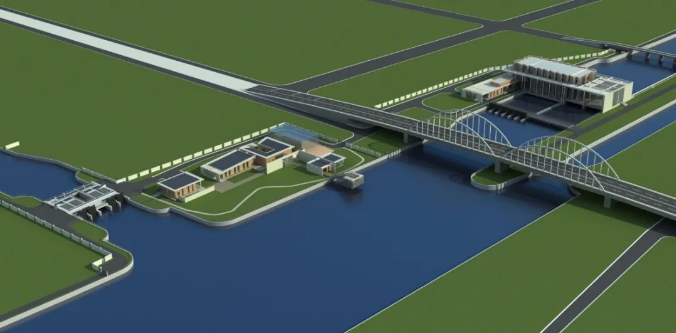

    项目整体效果图

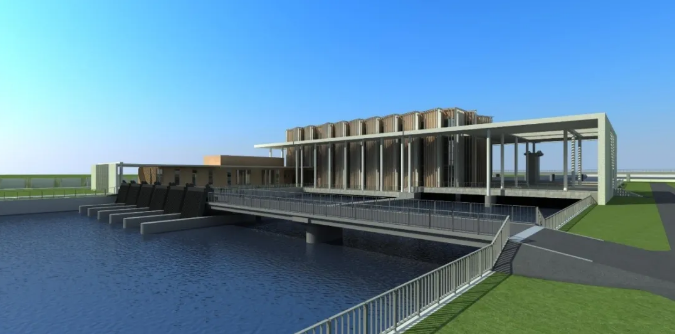

    排涝泵闸效果图

    BIM技术应用亮点

    1、首次基于水利工程精细化、信息化的BIM模型，实现了上海地区泵闸设计、施工、建设和运维的全生命周期的BIM应用，工程入选首批“上海市十大BIM技术试点项目”，也是唯一入选的水利工程项目，已通过验收，达到示范标准。

    2、应用BIM建筑信息模型技术，通过多专业模型组装，解决了流道与水泵机组、水工结构与基坑结构、电气管线与建筑结构等模型的错漏碰缺问题，优化管线布置，提升设计合理性与准确性，实现了精细化设计。

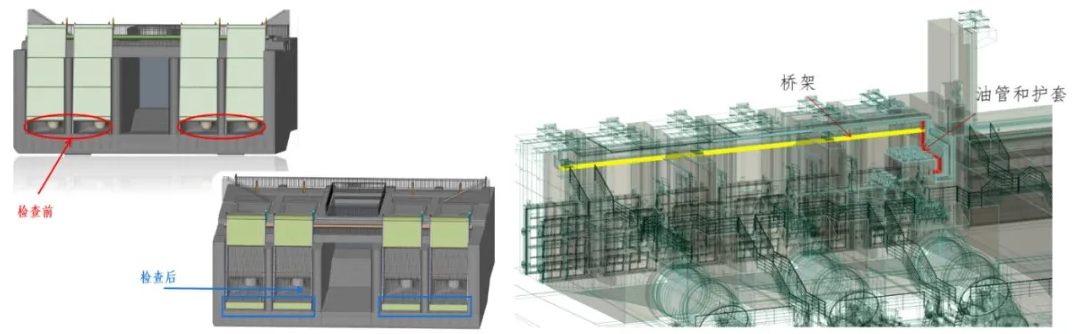

    专业内及专业间管线综合与碰撞检查

    3、创新应用实景建模、AR增强现实、三维大体积混凝土配筋、施工进度模拟等技术手段，指导项目现场施工，提高项目施工精度及效率，确保工程质量。

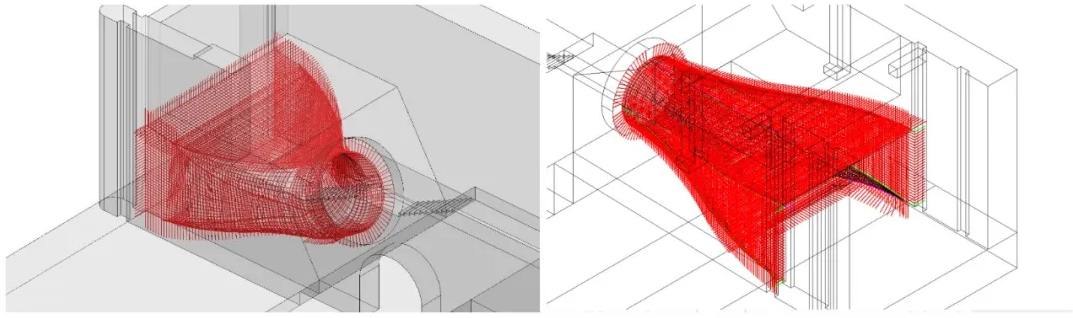

    复杂结构大体积混凝土三维配筋

    4、实现基于竣工模型的运维管理，运用结构构件及设备编码，通过运维平台进行资产和设备的日常管理，实现信息的全生命周期传递，将BIM的数据价值最大化。

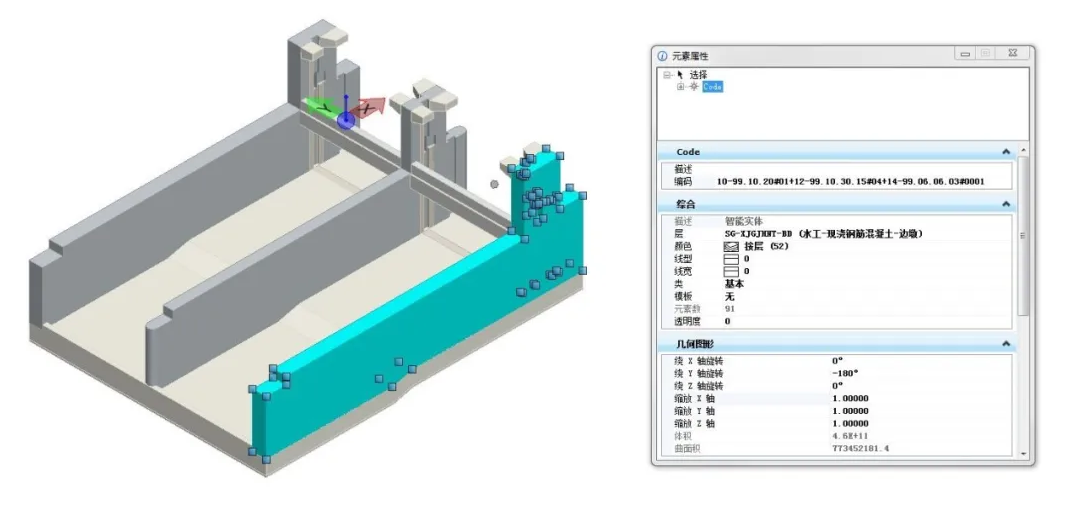

    结构、设备等进行数据编码

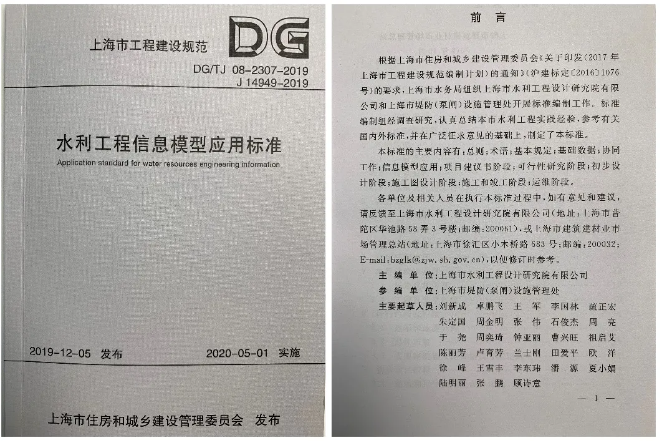

    5、总结项目实施经验，编制完成上海市《水利工程信息模型应用标准》地方标准，该标准现已发布实施。

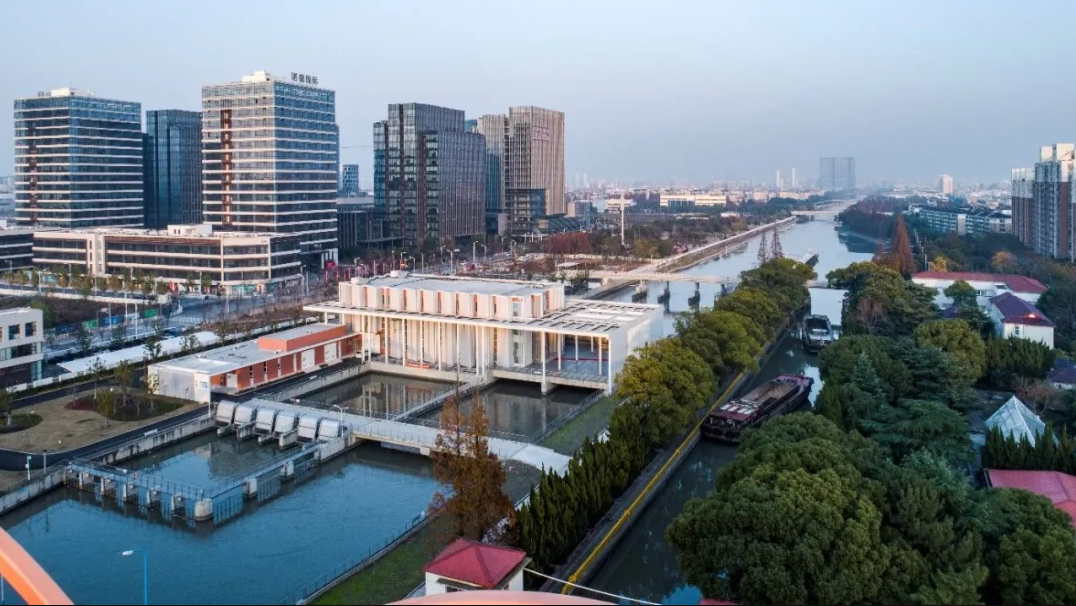

    项目实景图1

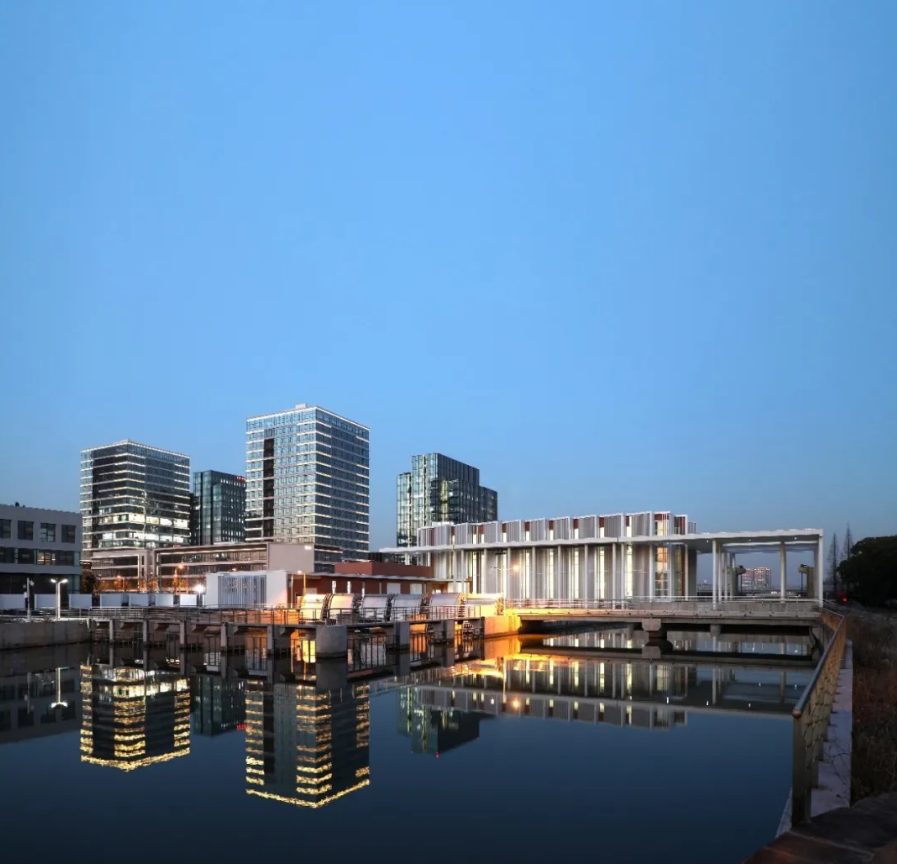

    项目实景图2
