Revit制作模型构件分解图
有时候我们需要向别人展示一些复杂构件或复杂节点的交付与安装，这时，可以借助Revit中的【创建零件】、【置换图元】命令帮助我们快速地制作想要的分层构造图，接下来我们以一道基本墙为例，展示这道墙各层的构造。
1.新建结构样板，在“建筑”选项卡里选择新建“墙：建筑”。
2.选择，新建“基本墙CW102-50-215p”，进行绘制。

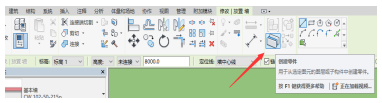

3.选择“创建零件”命令
4.此时我们能看到这道墙中的各层构造(图层)都显示出来
5.为了帮助我们做解释说明各图层零件与整个模型(复合墙)之间的关系，我们可以借助【置换图元】的命令，来做一个分解视图。

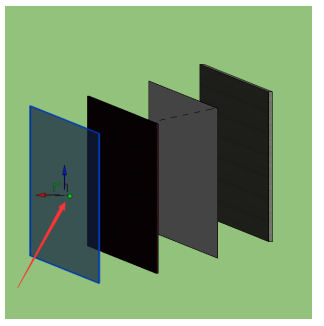

6.图层零件中会出现拖曳控制柄，我们可以拖动拖柄，将图元沿着X、Y或Z轴方向移动，调整其位置。
