不同精度的BIM模型在工程项目中的具体应用（一）
1、建模审图和图纸问题发现（LOD300）

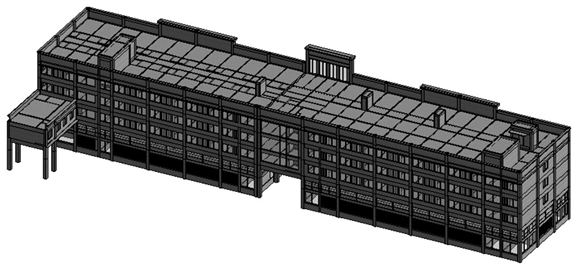

BIM建模就是将设计院提供的图纸进行三维搭建的过程，如下图，通过建筑、结构、水暖电、钢构、幕墙各专业的模型搭建，并协同检查，发现各专业自身或专业间错漏碰缺的地方。BIM建模本身就能复核施工图的设计错误和不足，把图纸的准确率提高。以便于减少施工阶段变更和返工降低成本，减少质量风险。
2、施工平面布置设计（LOD350）
完成基础施工、结构施工、装修施工各阶段场地平面布置，通过参数化的族搭建，结合公司CIS形象标准和产品中心构配件标准，完善临建构件族库，实现临建设施布置简单化，便于临建材料筹备，指导施工搭建，并且模型输出的漫游视频方便进场人员了解现场布置，知悉危险源位置，对现场统筹部署起到重要意义。
3、基础工程深化设计（LOD350）
基坑底部承台、集水井、电梯基坑部位井坑交错，比较复杂，为避免超挖，利用BIM模型出图进行施工指导，明确开挖标高和边线，坡率。
4、挖土坡（栈）道的深化设计（LOD350）

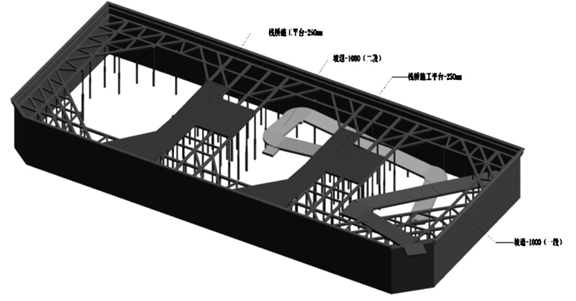

在BIM模型内可以任意剖切，量取尺寸，利用这一特点，就能很好的模拟地下空间挖土运土过程中出土坡（栈）道与基坑内支撑的空间距离，模拟不同方案下车辆进出坡道的姿态，分析出是否有碰撞，运力是否满足工期需求，并能评估最佳的挖土运土方案，如图。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
