    使用Revit中的“洞口”工具可以直接在墙、楼板、天花板、屋顶、结构梁、支撑和结构柱上剪切洞口。

    剪切楼板、天花板或屋顶时，可以选择竖直剪切或垂直于表面进行剪切，还可以使用绘图工具来绘制复杂形状；

    在墙上剪切洞口时，可以在直墙或弧形墙上绘制一个矩形洞口；对于墙，只能创建矩形洞口，不能创建圆形或多边形形状。创建族时，可以在族几何图形中绘制洞口。

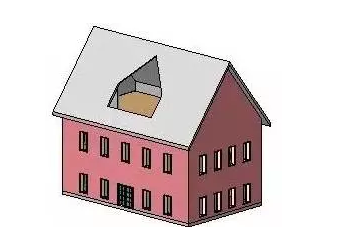

    屋顶多边形洞口

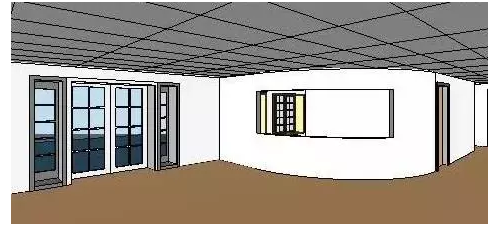

    弧墙矩形洞口

    跟随老司机的步伐，一起学习洞口的创建！

    墙上矩形洞口

    打开可访问作为洞口主体的墙的立面或剖面视图。

    1、选择将作为洞口主体的墙。

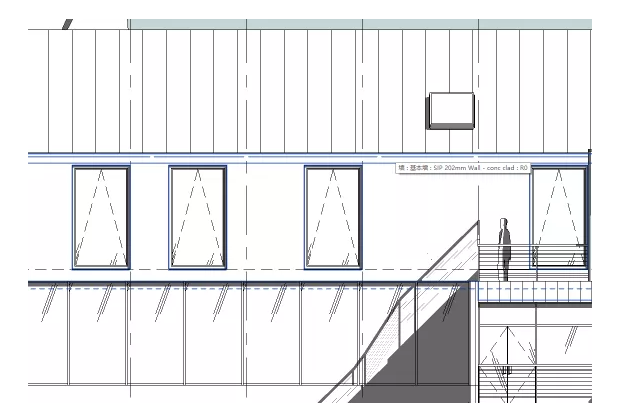

    点选开洞的墙

    2、绘制一个矩形洞口。

    合适位置绘制洞口

    3、待指定了洞口的最后一点之后，将显示此洞口。

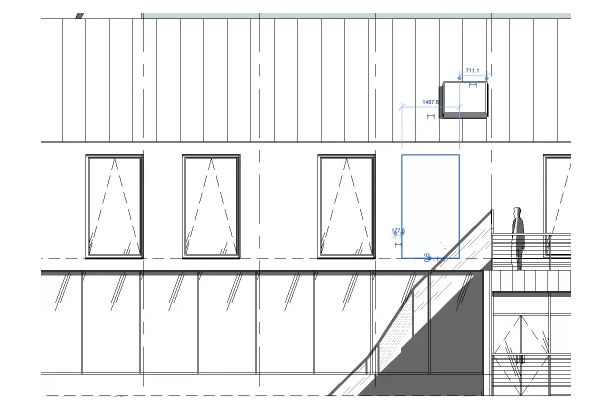

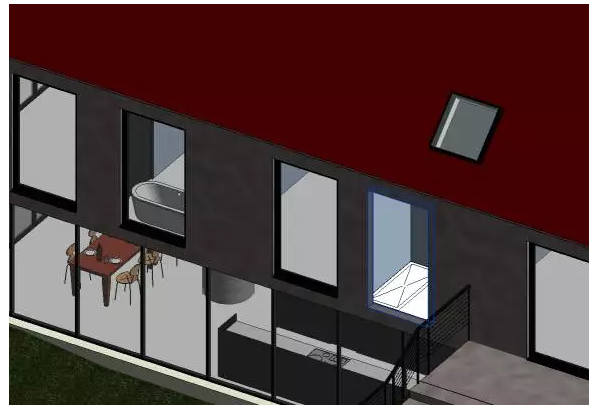

    绘制完成窗洞口

    4、要修改洞口，点选绘制的洞口，导航栏出现“修改命令栏”即可进行洞口大小、

    数量及位置的修改。同时也可拖曳控制柄修改洞口的尺寸和位置。

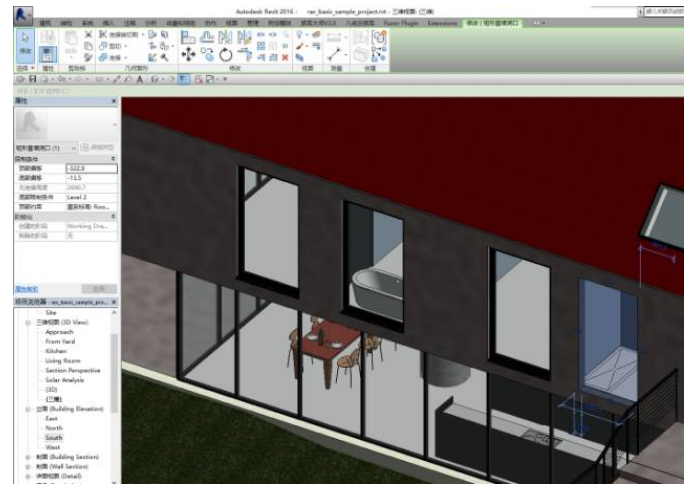

    洞口修改

    屋顶任意形状洞口

    在屋顶、楼板或天花板上剪切洞口时，可以在图元的面剪切洞口，也可以选择整个图元进行垂直剪切。区别在于如果选择了“按面”，则在楼板、天花板或屋顶中选择一个面。如果选择了“垂直”，则选择整个图元。

    以按面在屋顶创建任意形状洞口为例：

    1、选择创建洞口的屋顶面。

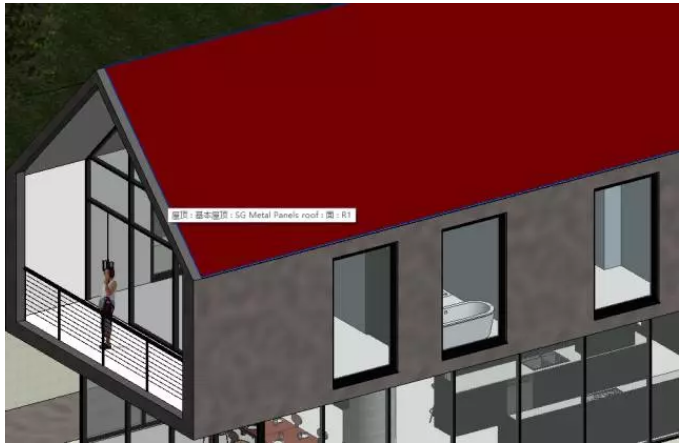

    点选屋顶面

    2、在屋顶面上绘制洞口形状。

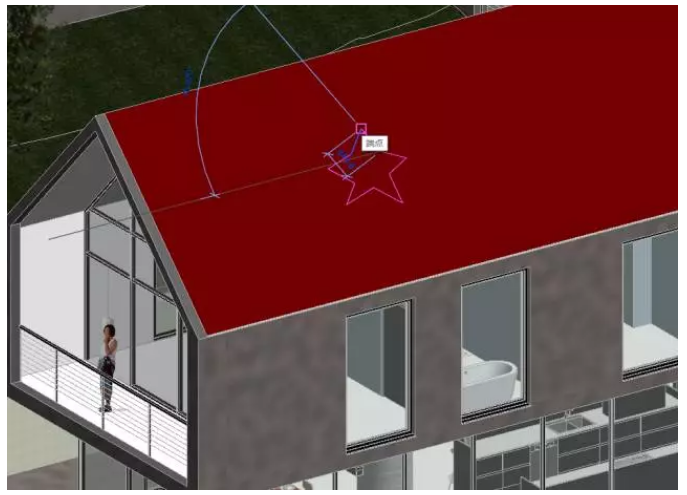

    绘制想要的洞口形状

    3、绘制完成，勾选绿色完成按钮，即可创建任意形状的屋顶洞口。

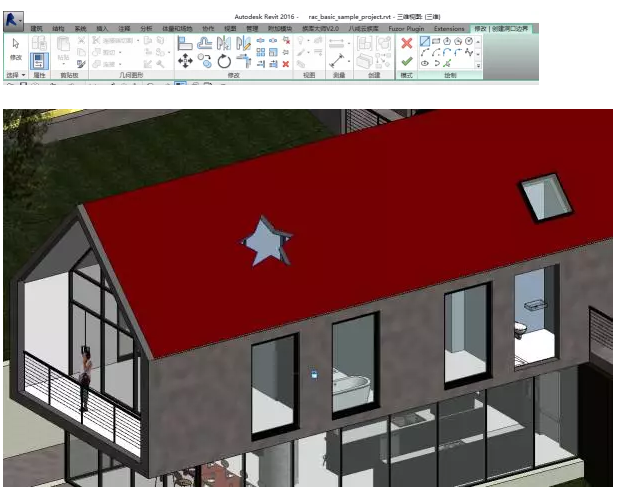

    绘制完成屋顶洞口

    竖井创建洞口

    通常采用竖井创建洞口时，在主体图元上绘制竖井，例如在平面视图中的楼板上。

    1、打开作为洞口主体的楼板的平面视图

    2、在需要的位置绘制洞口形状，并勾选绘制完成按钮，完成竖井洞口的创建。

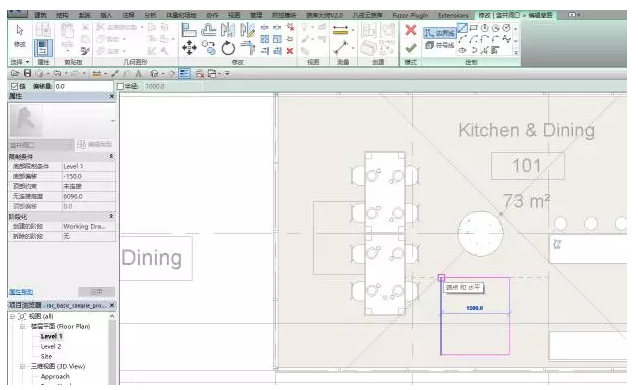

    在一层平面上绘制竖井形状

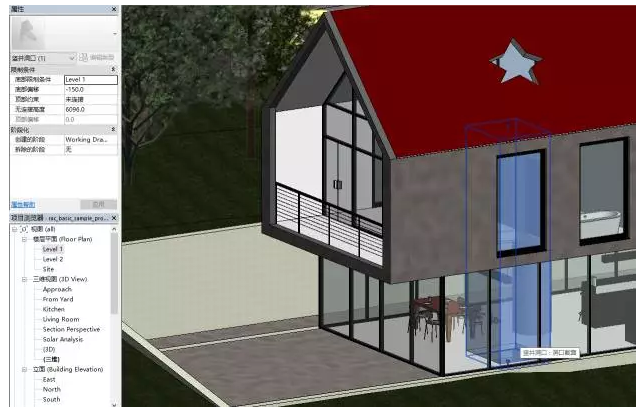

    3、点选中绘制的竖井，在左侧属性栏可更改竖井的底部限制条件和顶部约束高程。

    竖井将穿过所有中间标高，并且在这些标高上都可见。如果在任意标高上移动竖井，则它将在所有标高上移动。
