BIM参数化设计要怎么做？BIM参数化模型应该怎么建立？

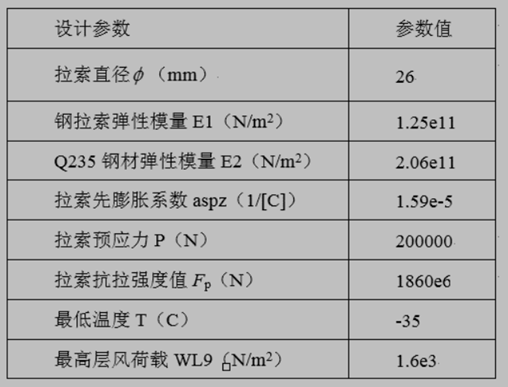

参数化设计中，设计参数的定义非常关键，合理的参数可以使设计过程化繁为简，节省宝贵的设计时间。
本项目幕墙以钢框架作为主体结构，竖向索锚固在框架柱上，水平索锚固在框架梁上，恒荷载由竖向索承受，风荷载主要由幕墙中的短跨方向索承受。玻璃幕墙平面受外部荷载后通过驳接头转化成节点荷载作用在索网结构上，与索网中的预拉力及挠度满足力学平衡条件，因此作用在玻璃幕墙平面上的外荷载、预拉力、挠度是索网结构设计中重要的参数。
不锈钢拉索的线膨胀系数较一般碳素钢的线膨胀系数大，对温度作用比较敏感。温度变化会在钢拉索内部产生温度应力，其带来的主体结构变形也使钢拉索有支座位移，影响钢拉索预应力大小，所以设计时必须考虑温度对结构的影响。
主体结构承受钢拉索因预拉力的施加而产生的拉力，在风荷载作用下，钢拉索传给主体结构的拉力加大，因此应保证主体结构具有足够的刚度和强度，确保结构不产生大变形或受拉破坏。
参数化BIM模型的建立
建立BIM模型可以先创建项目级的BIM族库，然后将在CAD中创建的模型中心轴线以体量的形式导入Revit软件中，再将创建好的节点族及自适应构件族插入到模型相应位置，完成BIM模型的建立。

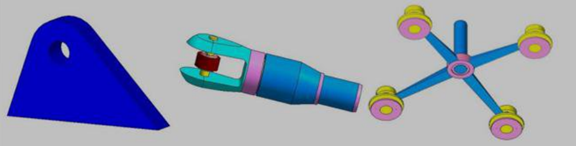

族是构成BIM模型的基本元素，模型中的图元均由各种族及其类型构成。该索网幕墙工程创建了初始设计参数的构件族及节点族，为幕墙的参数化设计提供基础。所创建的耳板族、索头族、驳接头族如图。
